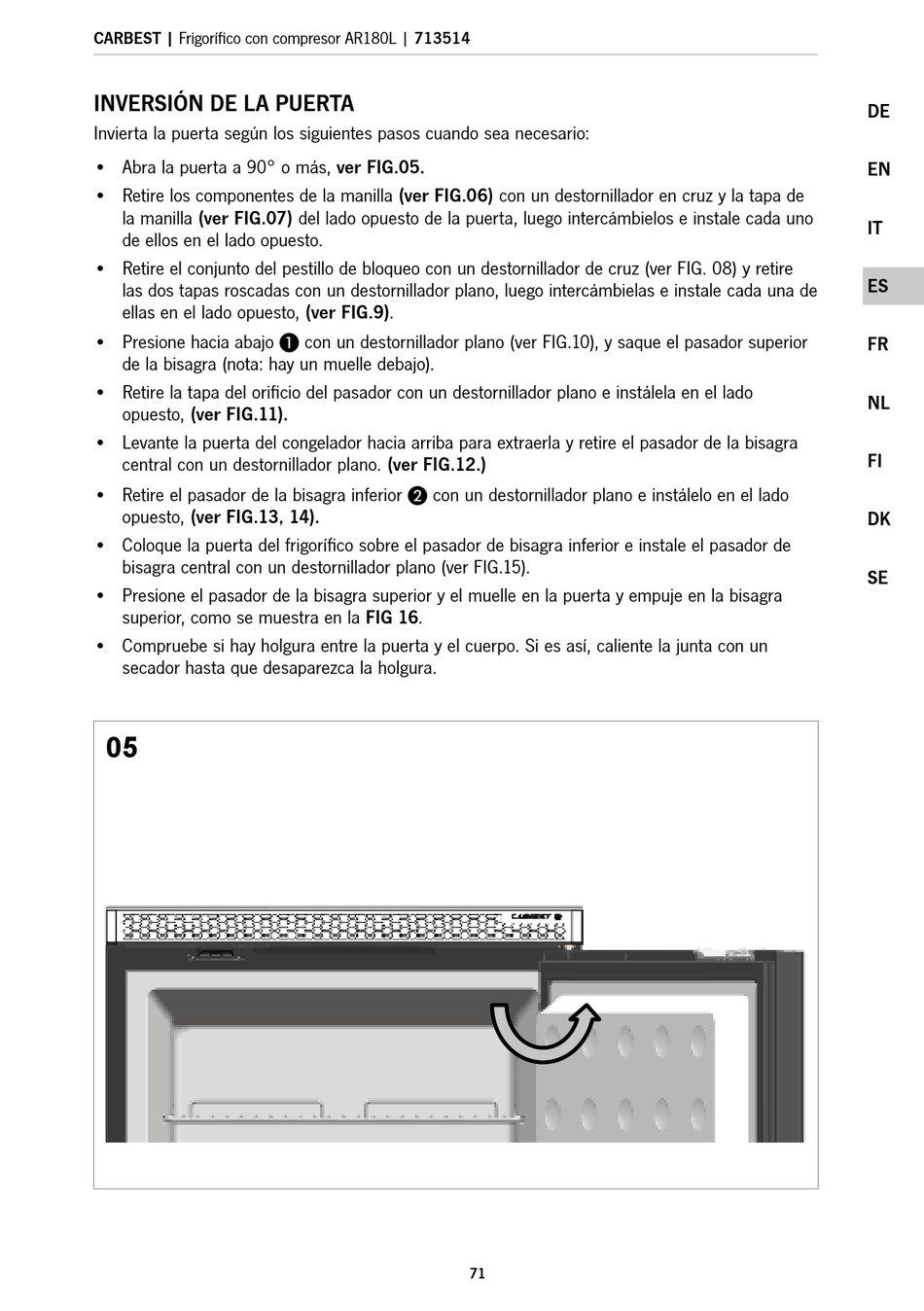

Carbest AR180L Benutzerhandbuch Seite 71

CARBEST | Frigorífico con compresor AR180L | 713514
INVERSIÓN DE LA PUERTA
Invierta la puerta según los siguientes pasos cuando sea necesario:
• Abra la puerta a 90° o más, ver FIG.05.
• Retire los componentes de la manilla (ver FIG.06) con un destornillador en cruz y la tapa de
la manilla (ver FIG.07) del lado opuesto de la puerta, luego intercámbielos e instale cada uno
de ellos en el lado opuesto.
• Retire el conjunto del pestillo de bloqueo con un destornillador de cruz (ver FIG. 08) y retire
las dos tapas roscadas con un destornillador plano, luego intercámbielas e instale cada una de
ellas en el lado opuesto, (ver FIG.9).
• Presione hacia abajo A con un destornillador plano (ver FIG.10), y saque el pasador superior
de la bisagra (nota: hay un muelle debajo).
• Retire la tapa del orificio del pasador con un destornillador plano e instálela en el lado
opuesto, (ver FIG.11).
• Levante la puerta del congelador hacia arriba para extraerla y retire el pasador de la bisagra
central con un destornillador plano. (ver FIG.12.)
• Retire el pasador de la bisagra inferior B con un destornillador plano e instálelo en el lado
opuesto, (ver FIG.13, 14).
• Coloque la puerta del frigorífico sobre el pasador de bisagra inferior e instale el pasador de
bisagra central con un destornillador plano (ver FIG.15).
• Presione el pasador de la bisagra superior y el muelle en la puerta y empuje en la bisagra
superior, como se muestra en la FIG 16.
• Compruebe si hay holgura entre la puerta y el cuerpo. Si es así, caliente la junta con un
secador hasta que desaparezca la holgura.
05
