MONTAGE HANDLEIDING
Deze handleiding is voor gebruikers met stopcontacten die zich dichter bij de rechterkant van het bureau bevinden, en de Geïntegreerde
Voedingskolom (GV) willen verwisselen van de linkerpoot naar de rechter. Dit zorgt voor een nettere bekabeling en voorkomt dat de
voedingskabel niet onder je bureau door hoeft te lopen. Let op: het stopcontact van de schakelaar zal naar de voorkant worden gericht
bij installatie aan de rechterkant.
Voorbereiding voor de montage
SAMEN TILLEN

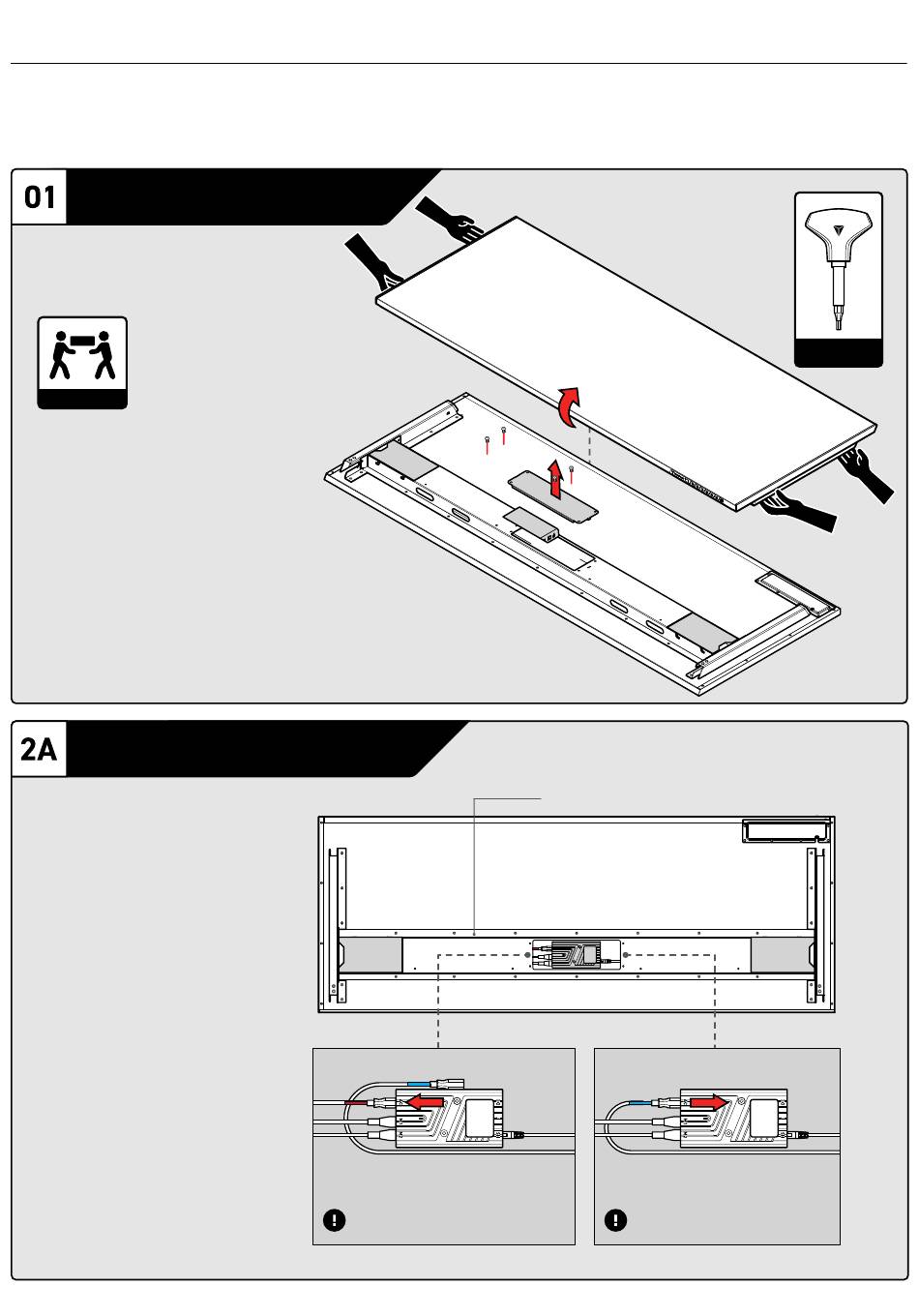

Til het metalen bureaublad met ten
minste twee personen op en plaats
het ondersteboven op een ruimte
zonder rommel om het oppervlak
van het metalen bureaublad
te beschermen.
Verwijder het serviceluik met behulp
van de schroevendraaierhandgreep
en het kleine uiteinde van de
meegeleverde bit met dubbele punt.
Voorbereiden op Stroomwisseling
Koppel de rode kabelaansluiting los
van de bedieningskast en duw hem in
het bureaunetwerk. Sluit de blauwe
kabelconnector aan op de
bedieningskast zoals aangegeven in
het schema.
Frame
Trek Rood uit de Bedieningskast
Druk Rood in het Frame
Plug Blauw in de Control Box
MEEGELEVERD
GEREEDSCHAP
1
