Einführung
Der EcoFlow Smart Meter (das Gerät) ist ein dreiphasiger Energiezähler, der auf einer Hutschiene
montiert werden kann. Es kann über WLAN-Verbindungen bedient und überwacht werden. Für den
Einbindungsvorgang kann eine Bluetooth-Verbindung verwendet werden. Das Gerät meldet die
akkumulierte Energie sowie Daten zu Spannung, Strom und Leistungsfaktor in Echtzeit. Es speichert
die Daten in einem nichtflüchtigen Speicher für den späteren Abruf von mindestens 60 Tagen mit
einer Datenauflösung von 1 Minute.

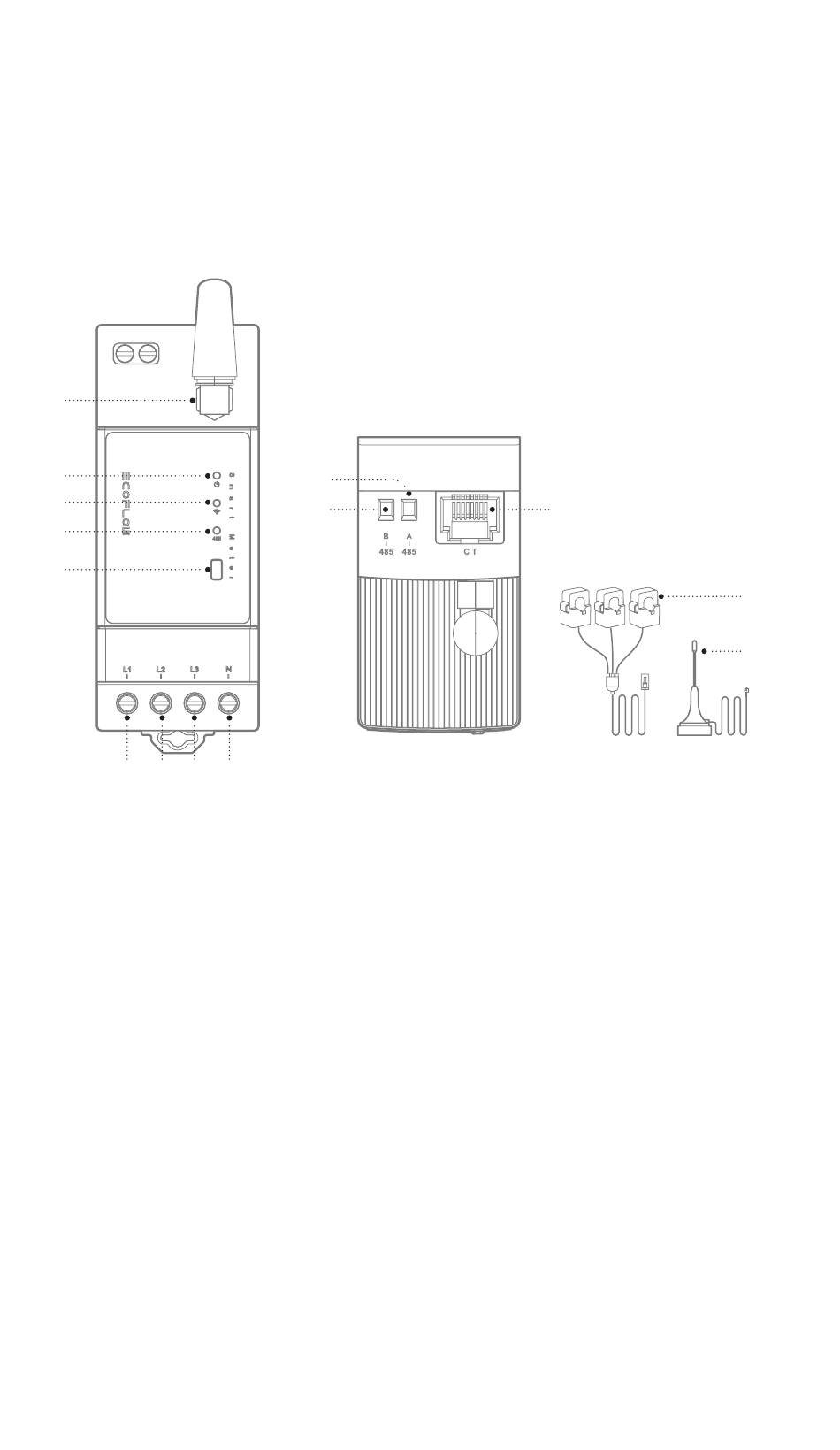

Erscheinungsbild

1
2
3
4
5
6 7
1
Abnehmbare Antenne
2
Stromversorgungsanzeige
3
WLAN-Statusanzeige
4
RS485-Statusanzeige
5
Reset-Taste
Spannung L1 Eingang und Geräte-
6
Stromversorgungseingang
7
Spannung L2 Eingang
* Die Bilder dienen nur zur Veranschaulichung. Bitte beziehen Sie sich auf das erhaltene Produkt.
10
11
8 9
12
8
Spannung L3-Eingang
9
Neutralleiter-Eingang
10
RS485 A (+) Anschluss
11
RS485 B (−) Anschluss
12
CT (Stromwandler) Anschluss
13
Externes CT-Kabel
14
Verlängerungsantenne
13
14
