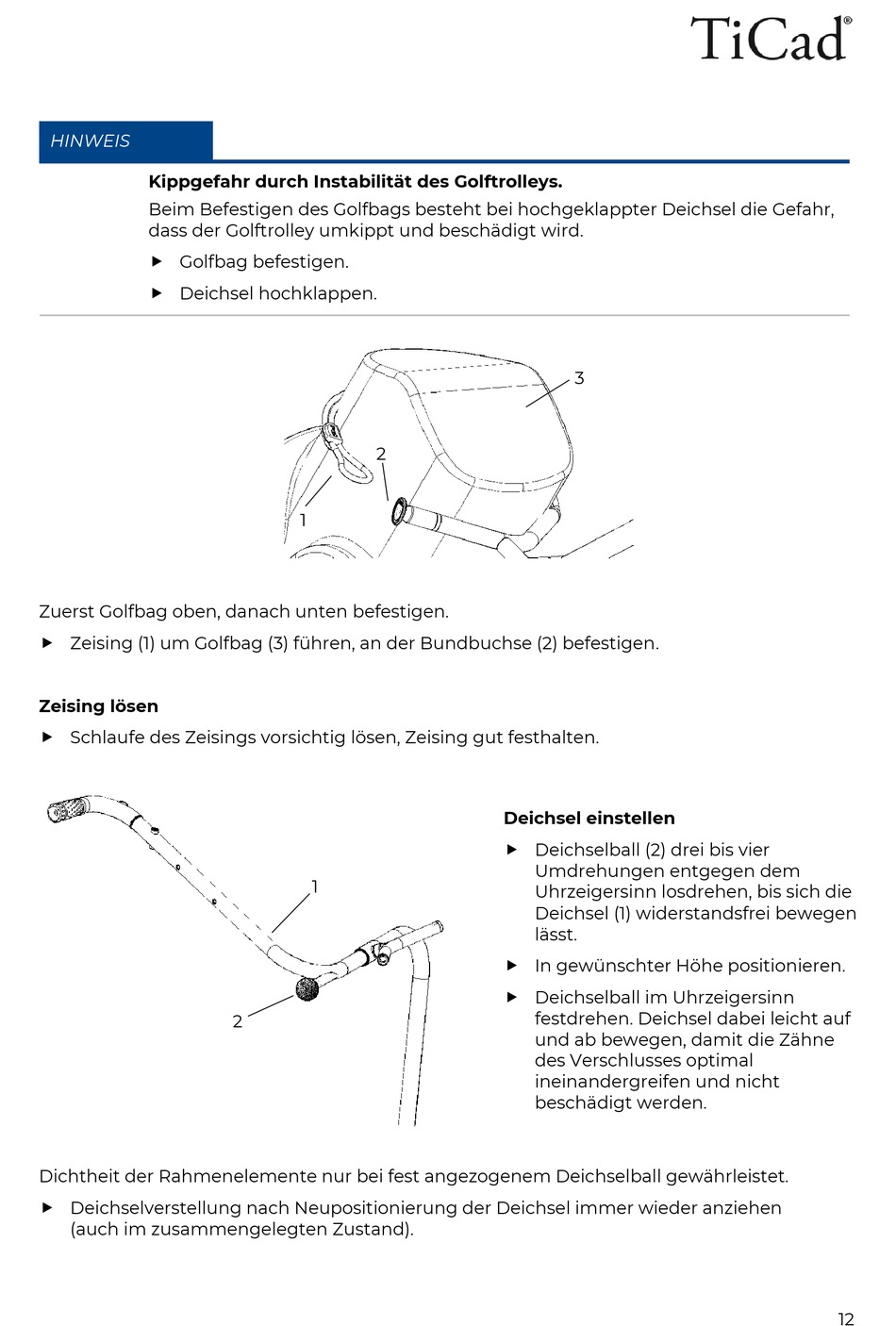

HINWEIS
Kippgefahr durch Instabilität des Golftrolleys.
Beim Befestigen des Golfbags besteht bei hochgeklappter Deichsel die Gefahr,
dass der Golftrolley umkippt und beschädigt wird.
 Golfbag befestigen.
 Deichsel hochklappen.
Zuerst Golfbag oben, danach unten befestigen.
 Zeising (1) um Golfbag (3) führen, an der Bundbuchse (2) befestigen.
Zeising lösen
 Schlaufe des Zeisings vorsichtig lösen, Zeising gut festhalten.
Dichtheit der Rahmenelemente nur bei fest angezogenem Deichselball gewährleistet.
 Deichselverstellung nach Neupositionierung der Deichsel immer wieder anziehen
(auch im zusammengelegten Zustand).
2
1
1
2
3
Deichsel einstellen
 Deichselball (2) drei bis vier
Umdrehungen entgegen dem
Uhrzeigersinn losdrehen, bis sich die
Deichsel (1) widerstandsfrei bewegen
lässt.
 In gewünschter Höhe positionieren.
 Deichselball im Uhrzeigersinn
festdrehen. Deichsel dabei leicht auf
und ab bewegen, damit die Zähne
des Verschlusses optimal
ineinandergreifen und nicht
beschädigt werden.
12
