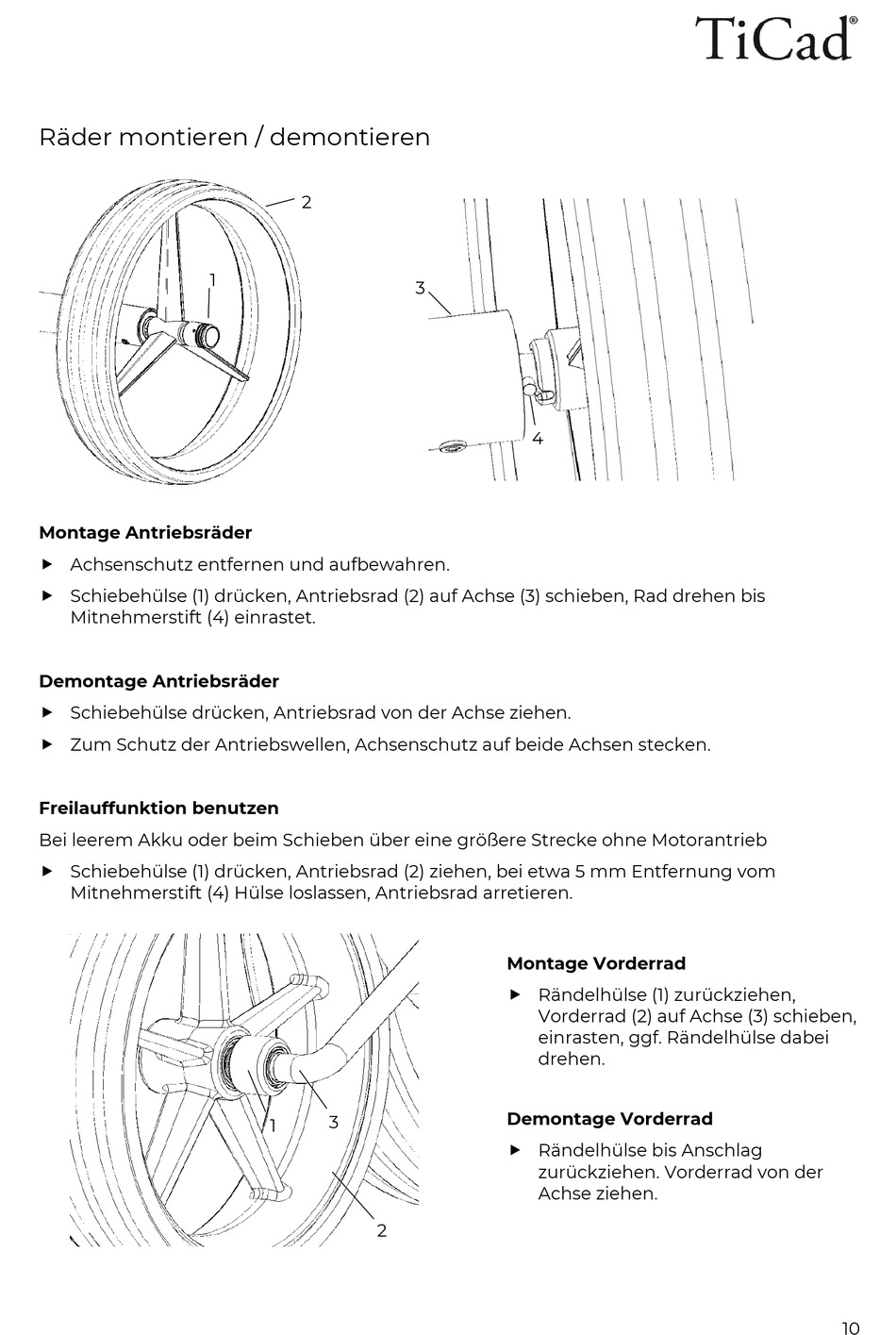

Räder montieren / demontieren
Montage Antriebsräder
Achsenschutz entfernen und aufbewahren.
Schiebehülse (1) drücken, Antriebsrad (2) auf Achse (3) schieben, Rad drehen bis
Mitnehmerstift (4) einrastet.
Demontage Antriebsräder
Schiebehülse drücken, Antriebsrad von der Achse ziehen.
Zum Schutz der Antriebswellen, Achsenschutz auf beide Achsen stecken.
Freilauffunktion benutzen
Bei leerem Akku oder beim Schieben über eine größere Strecke ohne Motorantrieb
Schiebehülse (1) drücken, Antriebsrad (2) ziehen, bei etwa 5 mm Entfernung vom
Mitnehmerstift (4) Hülse loslassen, Antriebsrad arretieren.
2
1
3
1
2
3
4
Montage Vorderrad
Rändelhülse (1) zurückziehen,
Vorderrad (2) auf Achse (3) schieben,
einrasten, ggf. Rändelhülse dabei
drehen.
Demontage Vorderrad
Rändelhülse bis Anschlag
zurückziehen. Vorderrad von der
Achse ziehen.
10
