- Seite 1 HSA Mini BTA Mount HSA MINI BTA MOUNT REVISION 01-12-31-2024...

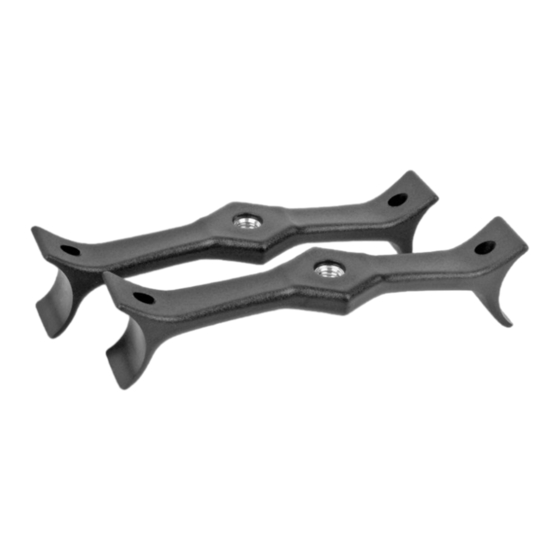

- Seite 2 HSA Mini BTA Mount EINLEITUNG Vielen Dank für den Kauf dieses Produktes von Profile Design. Diese Anleitung betrifft die HSA Mini BTA Halterung. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile- DesignGarantiebestimmungen ist eine ordnungsgemäße Installation erforderlich.
- Seite 3 Falls etwas aus dem Riser-Set fehlen sollte, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes Gewindesicherungsmittel von Loctite®...
- Seite 4 HSA Mini BTA Mount KOMPONENTENLISTE Ben. Ref.-Nr. Teile-Nr. Teilebeschreibung Anz. 189390 Halterung- PFD HSA MINI BTA HALTERUNG Schwarz 295327 Riemen - Rahmenschutzriemen Schwarz 9 x 200 mm 295328 Kabelbinder 3.6 x 250 mm...
- Seite 5 HSA Mini BTA Mount TEILEZEICHNUNGEN Vorsicht! • Wenn der Platz zischen den Armauflagen nicht für die Flasche ausreichend ist, empfehlen wir den HSA 45 mm Riser zu verwenden. • Vergewissern Sie sich vor der Montage, dass der Abstand der Schraublöcher am Flaschenhalter kompatibel ist.
- Seite 6 HSA Mini BTA Mount PRODUKTSPEZIFISCHE EINRICHTUNGSBESCHRÄNKUNGEN Anheben 10 mm Absenken 10 mm...
- Seite 7 HSA Mini BTA Mount DREHMOMENTEINSTELLUNGEN 1. Die Schrauben nicht auf über 1 Nm festziehen. 2. Dieses Produkte enthält keine Schrauben oder Flaschenhalter. Ref.-Nr. Position Drehmoment Flaschenhalter-Montagebereich...
- Seite 8 HSA Mini BTA Mount MONTAGEANLEITUNG 1. Stellen Sie zuerst den Abstand zwischen der Mitte der Verlängerung auf 100 mm ein. 3. Wählen Sie Ausrichtung und Abstand der Halterungen. 2. Fügen Sie die Halterungen zwischen den Verlängerungen schräg ein und richten sie dann gerade aus.
- Seite 9 HSA Mini BTA Mount 4. Installieren Sie die vordere Schraube mithilfe eines 4mm Sechskantschlüssels. 6. Ziehen Sie die Kabelbinder durch die Löcher in den HSA Halterungen und um die Verlängerung • und legen Sie den gerade geschnittenen Riemen zwischen Kabelbinder und der Verlängerung.
- Seite 10 Weltweite zweijährige eingeschränkte Garantie von Profile Design Gallop Cycle Corp (im Folgenden „Profile Design“), der Vertreiber, garantiert dem Erstkäufer („Ihnen“) gegenüber, dass das Produkt von Profile Design, für das Sie diese Garantie erhalten, zwei (2) Jahre ab Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern ist.
- Seite 11 HSA Mini BTA Mount 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com...
