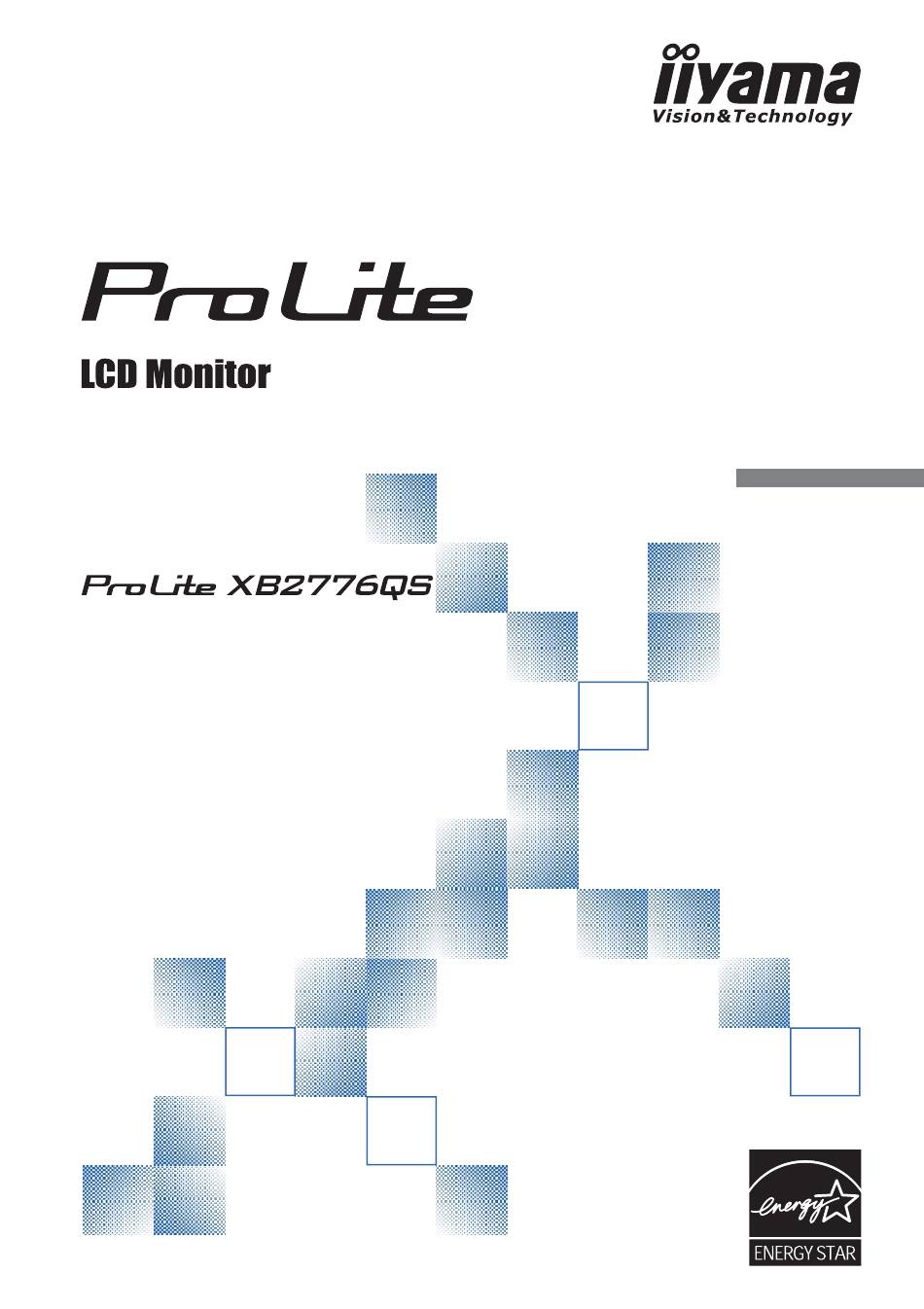

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Verwandte Anleitungen für iiyama Prolite XB2776QS-B2
Inhaltszusammenfassung für iiyama Prolite XB2776QS-B2
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
- Seite 2 IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. Als ENERGY STAR ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht.
- Seite 3 INFORMATIONEN ZUM RECYCLING ..........22 ANHANG ...................22 TECHNISCHE DATEN ..............22 ABMESSUNGEN .................23 KONFORMES TIMING ..............23 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com.
- Seite 4 Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
- Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
- Seite 6 Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus. Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Service-Mitte in Deutschland für einen Ersatz der Hintergrundbeleuchtung, wenn der Bildschirm schwarz ist, flackert oder nicht leuchtet. Versuchen Sie niemals, die Hintergrundbeleuchtung selber auszuwechseln.
- Seite 7 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.
- Seite 8 INSTALLATION DES MONITORFUSSES Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.
- Seite 9 BEDIENUNGSELEMENTE UND ANSCHLÜSSE <Vorderseite> <Rückseite> Ein/Aus-Anzeig Blau: Normale Operation HINWEIS Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (MENU)* Heraufscrollen / Lautstärke -Taste ( Herunterscrollen / ECO Mode -Taste ( Input / Exit -Taste (INPUT / EXIT) Lautsprecher HDMI Anschluss (HDMI) 24-poliger DVI-D Anschluss (DVI) 15-poliger VGA(D-sub) Mini-Anschluss (VGA) Schlüsselloch für Sicherheitsschloss...
- Seite 10 * Das VGA (D-Sub)-Kabel ist nicht im Lieferumfang enthalten. Für den Betrieb über VGA benötigen Sie ein spezielles VGA (D-Sub-Kabel) für dieses Modell. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen.
- Seite 11 COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 23, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus. ...
- Seite 12 MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 23 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 17. A D r ü c k e n S i e a u f d i e Ta s t e M E N U , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n .
- Seite 13 MENÜINHALT EINSTELLEN Bild Picture Bild Helligkeit Kontrast Anzeige H.Position Audioeinstellung V.Position Verschiedenes Fokus Information Takt Farbtemp. 6500 Autom. Abgl. 1920x1080 Einstellungselement Problem / Option Zu drückende Taste Zu dunkel 1,5,6,7 Helligkeit * Zu hell Brightness Zu matt Kontrast * Contrast Zu intensiv Zu weit links H.
- Seite 14 Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die Bildschirmanzeige zu dunkel ist. Siehe Seite 17 BILDSCHIRMEINSTELLUNGEN. Nur für analogen Eingang. Um beste Ergebnisse zu erzielen, verwenden Sie Autom Abgl. für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 17.
- Seite 15 Bild H.Position V.Position Anzeige OSD-Dauer Audioeinstellung Transparenz Verschiedenes Information 1920x1080 Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H.Position H.Position OSD zu weit rechts OSD zu weit unten V.Position V.Position OSD zu weit oben Sie können die Anzeigezeit für das OSD- OSD-Dauer OSD Timeout Menü...
- Seite 16 Anzeige Display Vollbild Bild Anzeigemodus i-Style Color Standard Anzeige Erw. Kontrast Audioeinstellung ECO Mode Verschiedenes Schärfe Information Over Drive Gamma 1920x1200 Einstellungselement Problem / Option Zu drückende Taste Vollbild Ganzfl ächige Darstellung. Max. Vergrößerung unter Beibehaltung des Anzeigemodus Aspect original Seitenverhältnisses. Display Mode Darstellung in Originalgröße Für allgemeine Windows-Umagebungen und...
- Seite 17 Audioeinstellung Audio Settings Bild Lautstärke Stumm Anzeige Audio Fuente Line In Audioeinstellung Verschiedenes Information 1920x1080 Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Direct Volume Zu laut Stellt den Ton in der vorherigen Lautstärke wieder her. Stumm Mute Schaltet den Ton vorübergehend aus.
- Seite 18 Gleichwohl sie automatisch vorgewahlt wird, wenn gerade eine Quelle verwendet. Eingangsquelle ist ortlich festgelegt vorgewahlt, nicht automatisch, wenn VGA, DVI, HDMI und DisplayPort die vorgewahlt werden. Iiyama Logo wird beim Einschalten nicht angezeigt. Start logo Opening Logo Iiyama Logo wird beim Einschalten angezeigt.
- Seite 19 Information Information Bild Anzeige 1920x1080 Audioeinstellung H:67kHz V:60Hz Verschiedenes Auto Information SN: xxxxxxxxxxxxx 1920x1080 Einstellungselement Problem / Option Zu drückende Taste Zeigt Informationen über die aktuelle Signaleingabe von der Grafi kkarte des Computers. Information In der Bedienungsanleitung der Grafi kkarte fi nden Information HINWEIS Sie weitere Informationen über Änderung und...
- Seite 20 Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). ® Dieses Handbuch erklärt Einstellungen unter Windows A Stellen Sie die empfohlene Aufl...
- Seite 21 C Drücken Sie auf die INPUT/EXIT-Taste für 3 Sekunden sich betätigen und halten, wenn das Menü nicht angezeigt wird. (Autom Abgl.) D Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. E Stellen Sie die V.
- Seite 22 G Stellen Sie mit der “Fokus”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes HINWEIS Flackern gestört werden, ist die „Takt“ - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte F und G .
- Seite 23 ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.
- Seite 24 FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.
- Seite 25 INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN Grösse-Kategorie 27" LCD- Panel-technologie IPS Fläche...
- Seite 26 ABMESSUNGEN 644,0mm/25,4” 56,0mm/2,2” 598,0mm/23,5” ) : Maximale Werte KONFORMES TIMING Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,879kHz 60,317Hz 40,000MHz SVGA 800 × 600 46,875kHz 75,000Hz 49,500MHz 48,363kHz 60,004Hz 65,000MHz 1024 ×...
