Jung 17 UR Bedienungsanleitung
Umsetzer mit regensensor
Quicklinks
Umsetzer mit Regensensor
Umsetzer mit Regensensor
Art.-Nr.: 17 UR
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
6
5
4
Umsetzer
Anschlüsse DC 24 V:
(1) Sensor Regen + [S+]
(2) Sensor Regen – [S–]
(3) Außenleiter Relaisausgänge [11]
(4) Relaisausgang Öffner [12]
(5) Relaisausgang Schließer [14]
Anschlüsse AC 230 V:
(6) Außenleiter [L]
(7) Neutralleiter [N]
Sensor
(8) Adapter
(9) Montagewinkel
(10) Gehäusedeckel
(11) PG 11-Verschraubung
0024009200
7
L
N
on
hold
2s
12
14
S+
S–
12
14
11
1
2
3

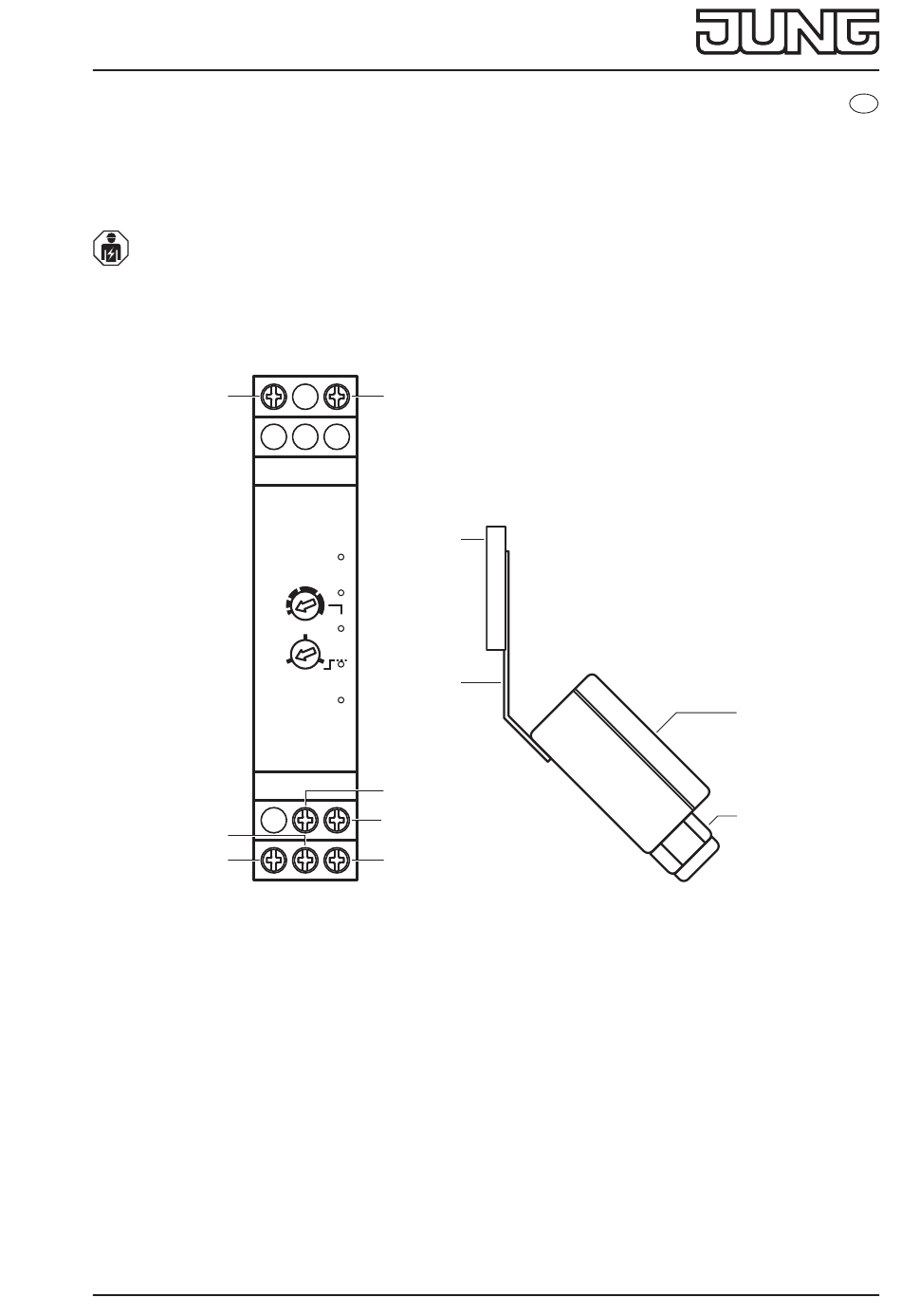

Abb. 1 und 2: Geräteaufbau Umsetzer und Sensor
8
9
1 / 4
DE
10
11
27.03.2025
