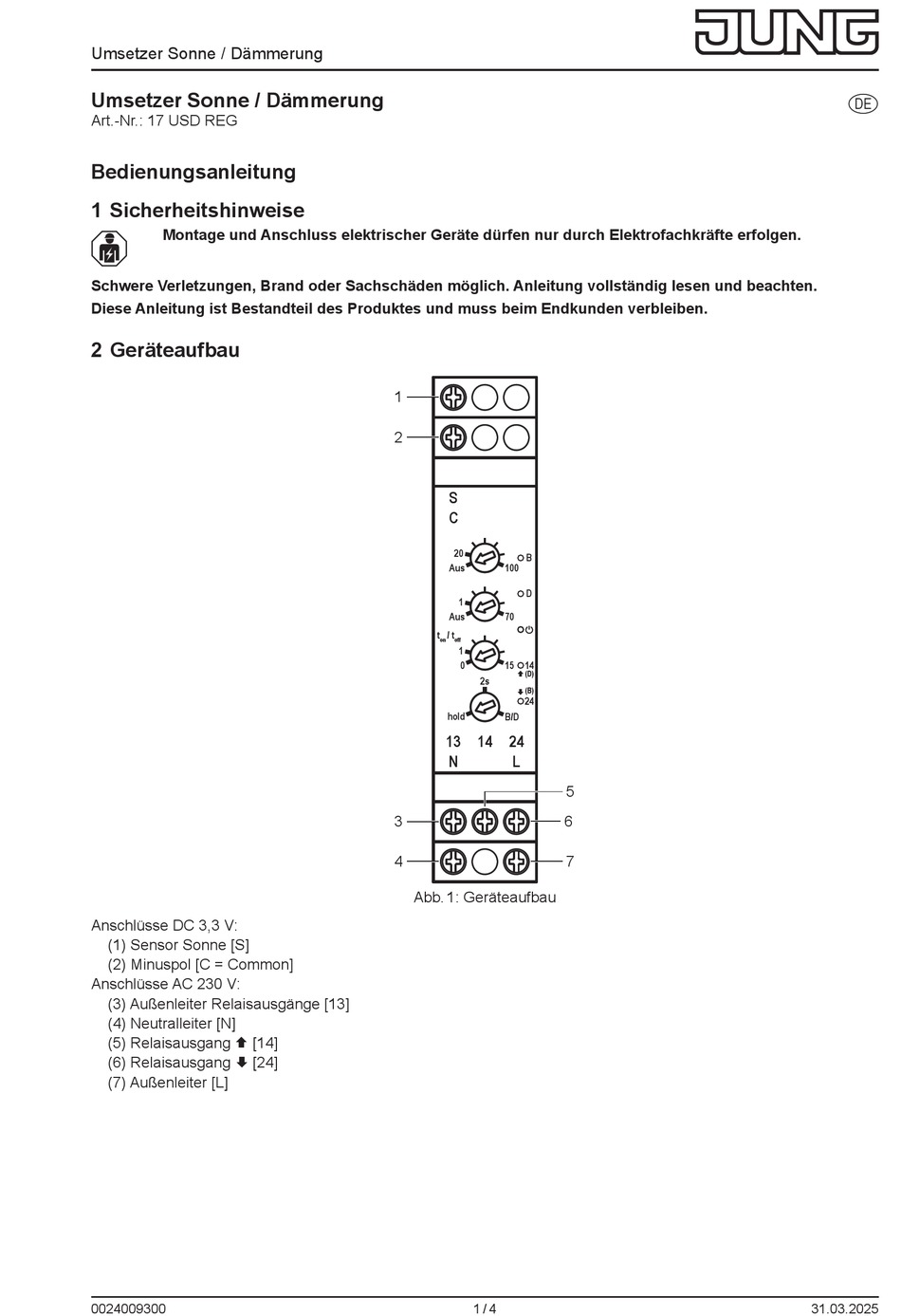

Umsetzer Sonne / Dämmerung
Umsetzer Sonne / Dämmerung
Art.-Nr.: 17 USD REG
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
Anschlüsse DC 3,3 V:
(1) Sensor Sonne [S]
(2) Minuspol [C = Common]
Anschlüsse AC 230 V:
(3) Außenleiter Relaisausgänge [13]
(4) Neutralleiter [N]
(5) Relaisausgang [14]
(6) Relaisausgang [24]
(7) Außenleiter [L]
0024009300
1
2
S
C
20
B
Aus
100
D
1
Aus
70
t
/ t
on
off
1
0
15
14
(D)
2s
(B)
24
hold
B/D
13
14
24
N
L
3
6
4
Abb. 1: Geräteaufbau
1 / 4
5
7
DE
31.03.2025
Werbung
Verwandte Anleitungen für Jung 17 USD REG
Inhaltszusammenfassung für Jung 17 USD REG
- Seite 1 Umsetzer Sonne / Dämmerung Umsetzer Sonne / Dämmerung Art.-Nr.: 17 USD REG Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
- Seite 2 - Montage auf Hutschiene gemäß DIN EN 60715 in Unterverteiler Produkteigenschaften - integrierte Spannungsversorgung für Sensoren - Gruppensteuerung mit Jalousieeinsatz Universal - Einbindung in JUNG HOME über Binäreingänge 4 Information für Elektrofachkräfte Montage und elektrischer Anschluss GEFAHR Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung.
- Seite 3 Umsetzer Sonne / Dämmerung 5 Bedienung hold Abb. 3: Bedienung LED-Anzeigen: (1) Beschattung [B] (2) Dämmerung [D] (3) Betriebszustand [ ] (4) Relaisausgänge (D) und (B) [14 und 24] Einsteller: (5) Schwellenwert Helligkeit (6) Schwellenwert Dämmerung (7) Ein-/Ausschaltverzögerung [t on / t off ] (8) Betriebsmodus [hold / 2s / B/D] LED-Anzeigen...
- Seite 4 Umsetzer Sonne / Dämmerung Betriebsmodus einstellen hold (D)14 (B)24 Abb. 4: Betriebsmodus Modus für Schaltimpuls von Sensor an Relaisausgang 14 bzw. 24: - 2s: kurzer Impuls für 2 Sekunden - hold: dauerhaft geschaltet bis zu neuem Impuls - B/D: direktes Sensorsignal an Relaisausgänge •...
