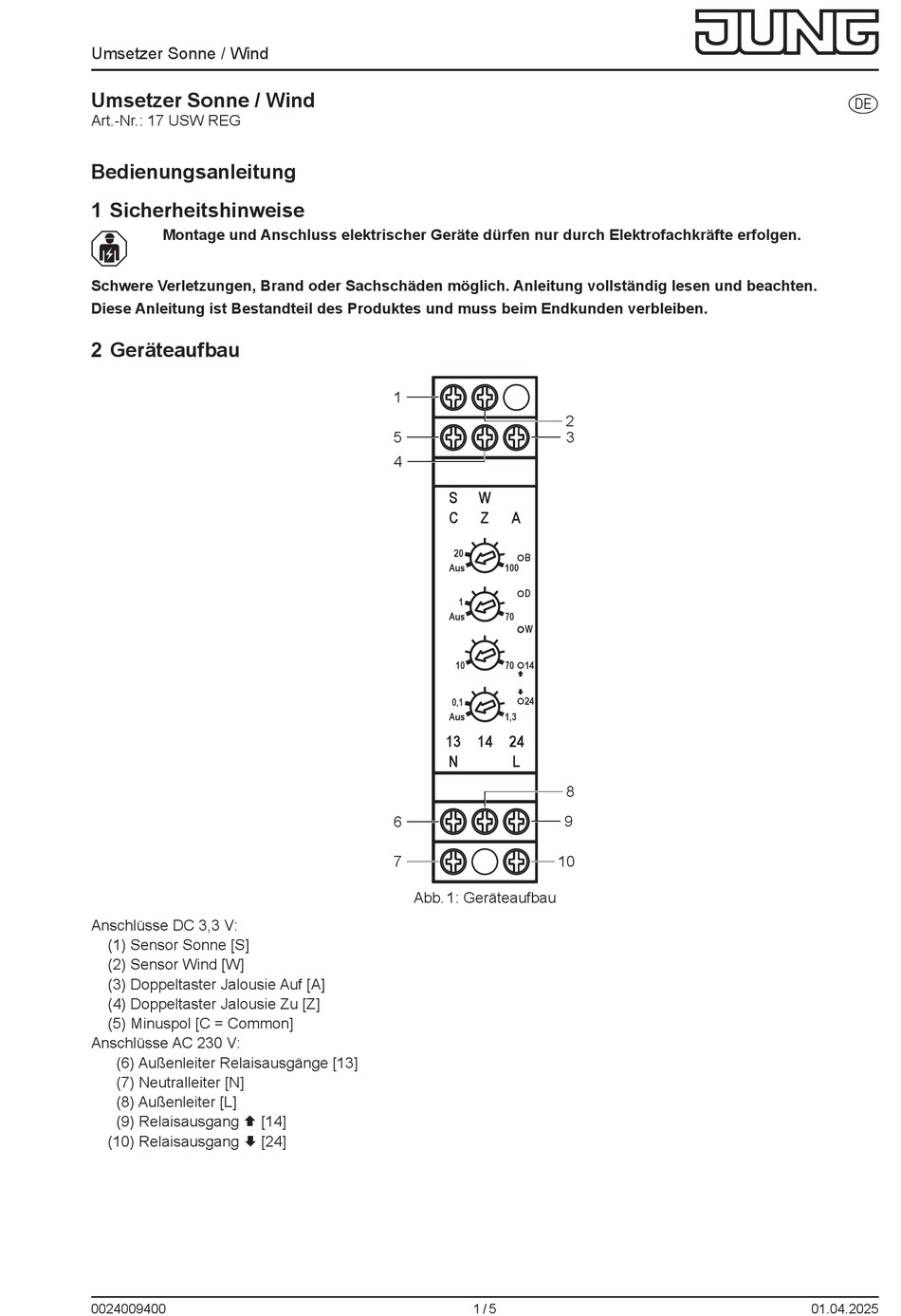

Umsetzer Sonne / Wind
Umsetzer Sonne / Wind
Art.-Nr.: 17 USW REG
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
Anschlüsse DC 3,3 V:
(1) Sensor Sonne [S]
(2) Sensor Wind [W]
(3) Doppeltaster Jalousie Auf [A]
(4) Doppeltaster Jalousie Zu [Z]
(5) Minuspol [C = Common]
Anschlüsse AC 230 V:
(6) Außenleiter Relaisausgänge [13]
(7) Neutralleiter [N]
(8) Außenleiter [L]
(9) Relaisausgang [14]
(10) Relaisausgang [24]
0024009400
1
5
4
S
W
C
Z
A
20
B
Aus
100
D
1
Aus
70
W
10
70
14
24
0,1
Aus
1,3
13
14
24
N
L
6
7
10
Abb. 1: Geräteaufbau
1 / 5
2
3
8
9
DE
01.04.2025
