Umsetzer Sonne / Wind
3 Funktion
Bestimmungsgemäßer Gebrauch
- automatische Steuerung von Jalousien, Rollladen und Markisen
- für Anschluss an Sonnen- und Windsensor
- Montage auf Hutschiene gemäß DIN EN 60715 in Unterverteiler
Produkteigenschaften
- manuelle Bedienung mit Doppeltaster möglich
- integrierte Spannungsversorgung für Sensoren
- Gruppensteuerung mit Jalousieeinsatz Universal
- Einbindung in JUNG HOME über Binäreingänge
4 Information für Elektrofachkräfte
Montage und elektrischer Anschluss
GEFAHR
Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken!
•
Gerät auf Hutschiene montieren.
•
Sensoren für Sonne und Wind an Klemmen S, W und C anschließen.
•
Motor für Jalousie Auf und Zu an Klemmen 14 und 24 anschließen.
•
Optional Doppeltaster für Jalousie Auf und Zu an Klemmen A, Z und C anschließen.
•
Außenleiter Relaisausgänge an Klemme 13 anschließen.
•
Netzspannung an die Klemmen L und N anschließen.
i Weitere Beispiele zum Anschluss dieses Geräts finden Sie in der Produktdokumentation. Die Produktdokumenta-
tion steht auf unserer Website zum Download zur Verfügung.
0024009400
17 S
17 W
17 USW REG
DC 3,3 V PELV
AC 230 V ~

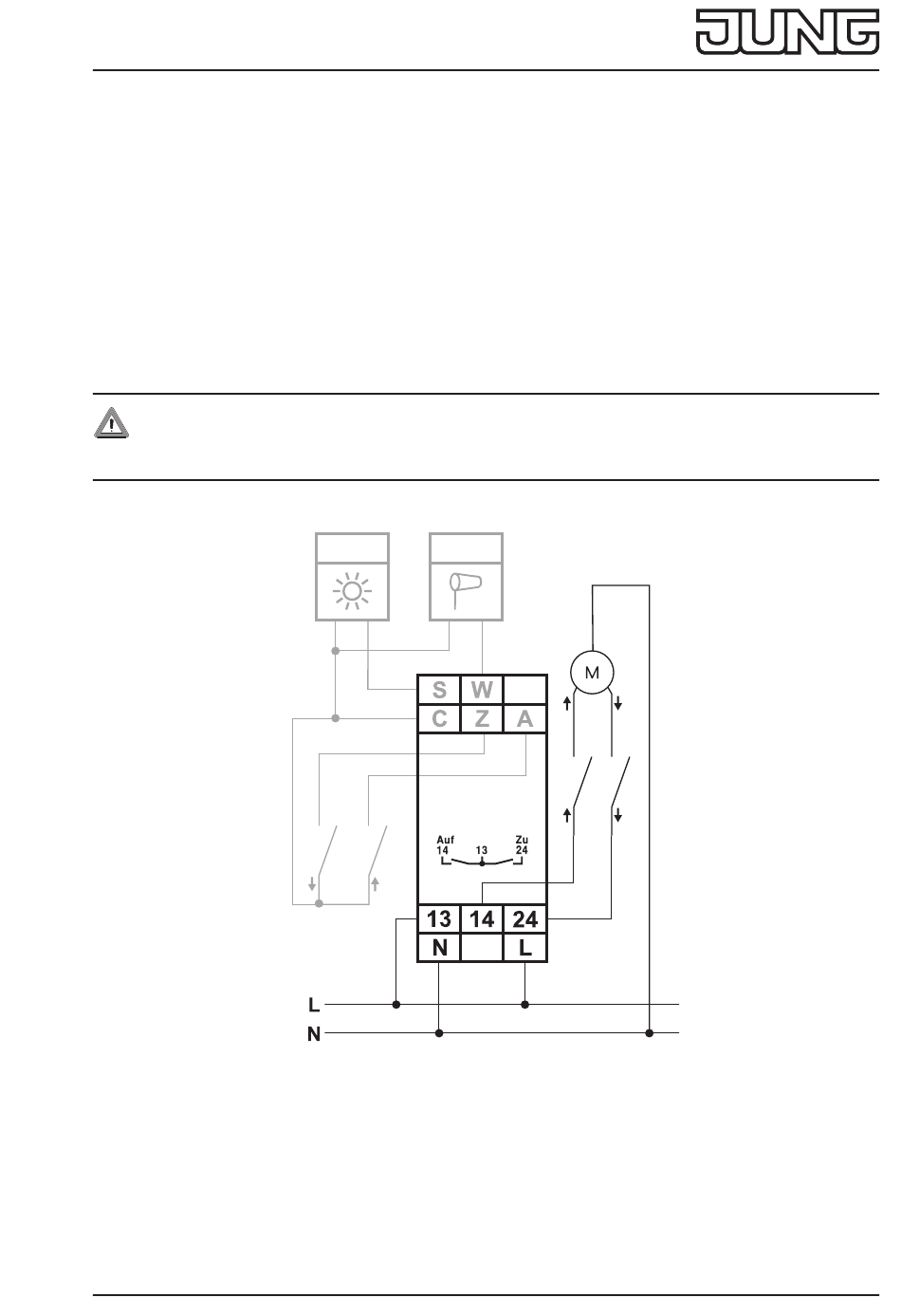

Abb. 2: Anschlussbeispiel
2 / 5
01.04.2025
