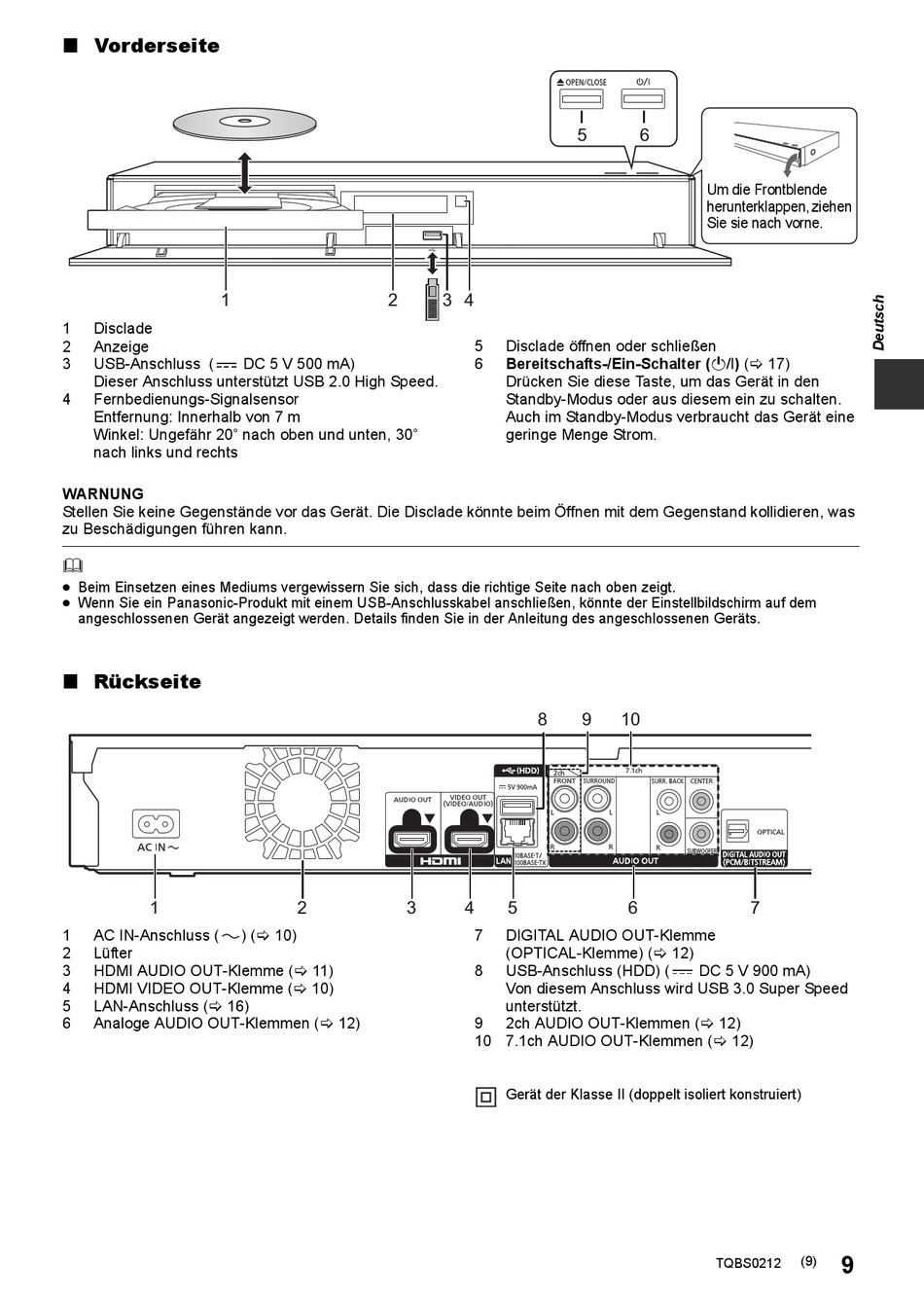

∫ Vorderseite
1
1
Disclade
2
Anzeige
3
USB-Anschluss (
Dieser Anschluss unterstützt USB 2.0 High Speed.
4
Fernbedienungs-Signalsensor
Entfernung: Innerhalb von 7 m
Winkel: Ungefähr 20e nach oben und unten, 30e
nach links und rechts
WARNUNG
Stellen Sie keine Gegenstände vor das Gerät. Die Disclade könnte beim Öffnen mit dem Gegenstand kollidieren, was
zu Beschädigungen führen kann.
≥ Beim Einsetzen eines Mediums vergewissern Sie sich, dass die richtige Seite nach oben zeigt.
≥ Wenn Sie ein Panasonic-Produkt mit einem USB-Anschlusskabel anschließen, könnte der Einstellbildschirm auf dem
angeschlossenen Gerät angezeigt werden. Details finden Sie in der Anleitung des angeschlossenen Geräts.
∫ Rückseite
1
1
AC IN-Anschluss (
2
Lüfter
3
HDMI AUDIO OUT-Klemme (
4
HDMI VIDEO OUT-Klemme (
5
LAN-Anschluss (
16)
6
Analoge AUDIO OUT-Klemmen (
2
DC 5 V 500 mA)
2
3
) (
10)
11)
10)
12)
5
3 4
5
Disclade öffnen oder schließen
6
Bereitschafts-/Ein-Schalter (Í/I) (
Drücken Sie diese Taste, um das Gerät in den
Standby-Modus oder aus diesem ein zu schalten.
Auch im Standby-Modus verbraucht das Gerät eine
geringe Menge Strom.
8
9
4
5
7
DIGITAL AUDIO OUT-Klemme
(OPTICAL-Klemme) (
8
USB-Anschluss (HDD) (
Von diesem Anschluss wird USB 3.0 Super Speed
unterstützt.
9
2ch AUDIO OUT-Klemmen (
10 7.1ch AUDIO OUT-Klemmen (
Gerät der Klasse II (doppelt isoliert konstruiert)
6
Um die Frontblende
herunterklappen, ziehen
Sie sie nach vorne.
17)
10
6
7
12)
DC 5 V 900 mA)
12)
12)
TQBS0212
9
(9)
