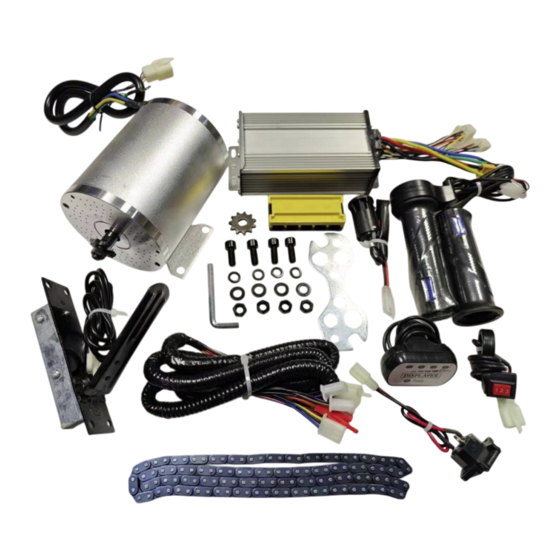

VEVOR BY1020D Bedienungsanleitung
Bürstenloser gleichstrommotor
Vorschau ausblenden
Andere Handbücher für BY1020D:
- Bedienungsanleitung (64 Seiten) ,
- Bedienungsanleitung (96 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Technical Support and E-Warranty Certificate www.vevor.com/support
Brushless DC motor
Model: BY1020D
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
Werbung
Verwandte Anleitungen für VEVOR BY1020D
Inhaltszusammenfassung für VEVOR BY1020D
- Seite 25 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support Bürstenloser Gleichstrommotor Modell: BY1020D Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab.
- Seite 26 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,...
- Seite 27 Machine Translated by Google Sicherheitsvorkehrungen 1.1 Sicherheitshinweis Bitte vor Inbetriebnahme sorgfältig lesen. Lesen Sie unbedingt alle Sicherheitswarnungen und Anweisungen, bevor Sie den Motor in Betrieb nehmen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden oder schweren Verletzungen führen. Wenn Sie auf Probleme stoßen, wenden Sie sich bitte rechtzeitig an den Kundendienst, um diese zu lösen.
- Seite 28 Machine Translated by Google 2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien können auch funktionieren (Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen). Die Die empfohlene Batteriekapazität beträgt 12AH-20AH. Die Batteriespannung muss entspricht der Motor-Kit-Spannung und ermöglicht einen Überspannungsbereich von +10%. Die Plus- und Minuspol des Netzteils müssen korrekt angeschlossen sein (der Pluspol wird mit der dicken Leitung des Controllers in rot verbunden, und der Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden).
- Seite 29 Machine Translated by Google TECHNISCHE DATEN LEISTUNGSPARAMETER DES BY1020D- MOTORS Parameter Zahlenwert Nennspannung 48 V Gleichstrom 1800 W Maximale Wattzahl 4500 U/min Nenndrehzahl 4N.m Nenndrehmoment Nennstrom 5200 U/min Leerlaufdrehzahl Leerlaufstrom ÿ6A ÿ85 % Motoreffizienz T8F-9T Kettenradnummer M8*1.25Linksgewinde festziehen (80°C erhitzen für Schraubengewinde 1–2 Minuten, nach rechts drehen und herausnehmen)
- Seite 30 Machine Translated by Google LEISTUNGSPARAMETER VON BY15WF01-A REGLER Parameter Zahlenwert Nennspannung 48 V Gleichstrom 1800 W Maximale Wattzahl Nennstrom Bremse BREMSE NIEDRIGER LEVEL 40 V Unterspannungsschutz -40ÿ~60ÿ Arbeitstemperatur 176 mm × 90 mm × 50 mm Größe 0,6 kg Gewicht KONFIGURATIONSLISTE Konfigurationsliste 1.
- Seite 31 Machine Translated by Google INSTALLATIONSVORGEHENSWEISE Schritt 1 Gleiche Farbe auf beiden Seiten Schritt 2 Spannung: DC48V-54V 1. Rot: 48v+ 2. Schwarz: 48V- Positiv und Der Minuspol darf nicht falsch angeschlossen werden, da sonst der Controller durchbrennt. Beim Anschließen kann ein leichter Funke entstehen, was ein normales Phänomen beim Einschalten ist.
- Seite 32 Machine Translated by Google Schritt 3 Und verbinden Sie sich mit dem Kabel Gas Gas (Gaspedal betätigen): 1. Rot: +4,3 V 2. Schwarz: Masse 3. Grau: Signal Controllerintegriertes Plug-In und Kabel Verbindung Anzeigeschnittstelle, kann an 48V- Stromanzeige angeschlossen werden, kann auch 48V-Spannung ausgeben an 48V Lampe...
- Seite 33 Machine Translated by Google Hinweise zu weiteren Funktionen Das benötigte Zubehör erwerben Sie bitte selbst Das elektronische Schloss muss angeschlossen ist, können Sie ein Zweidraht- Elektrotürschloss verwenden, Sie können auch ein Draht zum Kurzschließen der roten Leitung und die gelbe Linie 3 Geschwindigkeit: Die Standardgeschwindigkeit ist 2.
- Seite 34 Machine Translated by Google HÄUFIGE PROBLEME UND ABHILFEN Phänomen: Das elektronische Schloss muss geöffnet werden. Wenn das elektronische Schloss geöffnet ist, wird der Gashebel gedreht und der Motor funktioniert nicht Grund: Batterie Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung Lösung: 1.
- Seite 35 Machine Translated by Google kann zu unerwünschtem Betrieb führen. ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Betrieb des Produkt. Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Klasse B digitales Gerät gemäß...
- Seite 36 Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED. C/O YH Consulting Limited Office 147, UK REP Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX E-CrossStu GmbH Vertreter der EG Mainzer Landstr.69, 60329 Frankfurt am Hauptsächlich. Technischer Support und E-Garantie-Zertifikat www.vevor.com/support...
