- Seite 1 Montage- und Betriebsanleitung Verlängerungsset zu AQUATIMER-Thermostatbatterie für Wandeinbau zur Verlängerung um ca. 25 mm Best.-Nr.: 2000104471 ZAQUA061...
- Seite 2 Inhaltsverzeichnis Abkürzungen und Einheiten ......2 Zeichenerklärung ........3 Gewährleistung.
- Seite 3 Zeichenerklärung Warnung! Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken. Achtung! Nichtbeachtung kann Sachschäden bewirken. ☞ Wichtig! Nichtbeachtung kann Funktionsstörungen des Produkts bewirken. ☞ Nützliche Information für den optimalen Umgang mit dem Produkt. Gewährleistung Haftung wird gemäß den allgemeinen Liefer- und Geschäftsbedingungen übernommen.

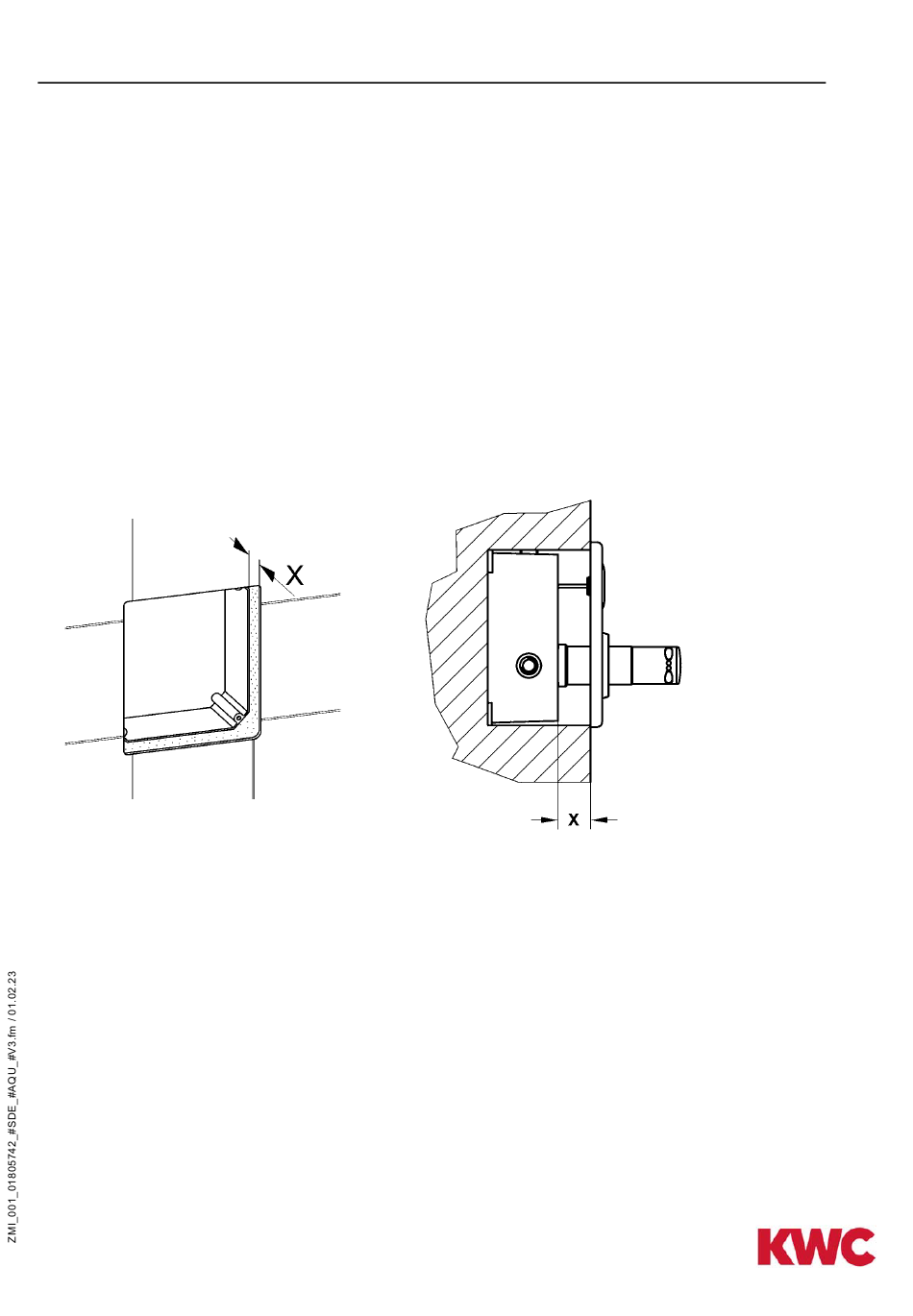

- Seite 4 ohne Verlängerung mit Verlängerung 2000065986 2000100733 2000103270 2000065986 2000100733 2000103270 A=35 mm A=30 mm ohne Verlängerungsset X = 0-15 mm X = 0-15 mm X = 0-10 mm mit Verlängerungsset X = > 15-40 mm X = > 15-40 mm X = >...
- Seite 5 Lieferumfang Pos. Stück Benennung Thermostatverlängerung Beipack bestehend aus 3 O-Ringe Zylinderschraube Montage- und Betriebsanleitung Montage Die Armatur aus dem Wandeinbau- kasten ausbauen (siehe Anleitung der Armatur). Die Zylinderschrauben (a) mit einem Innensechskant-Schlüssel vom Thermostatblock (b) lösen. Die Zylinderschrauben (c, siehe Kapitel 6.) durch den Funktionsblock stecken.
- Seite 6 Die O-Ringe (g) in die Thermostat- verlängerung legen. Achtung! Den Thermostatblock (b) mit der Kerbe nach oben und möglichst fluchtend aufsetzen, da sonst Leckagen möglich sind. Den Thermostatblock (b) mit den Zylinderschrauben (c) montieren. Die Armatur in den Wandeinbau- kasten einbauen (siehe Anleitung der Armatur).
- Seite 7 Notizen - 7 -...
