8.2.3 Kältemittelrohre an der Inneneinheit anschließen
8.3 Kältemittelleitungen überprüfen
8.3.1 Informationen zur Überprüfung der Kältemittelleitung
8.3.2 Sicherheitsvorkehrungen beim Überprüfen von Kältemittelleitungen
CKHWS180+230BJV3
R32 Split Series – Brauchwasserspeicher (180 l/230 l)
4P779555-1 – 2025.01

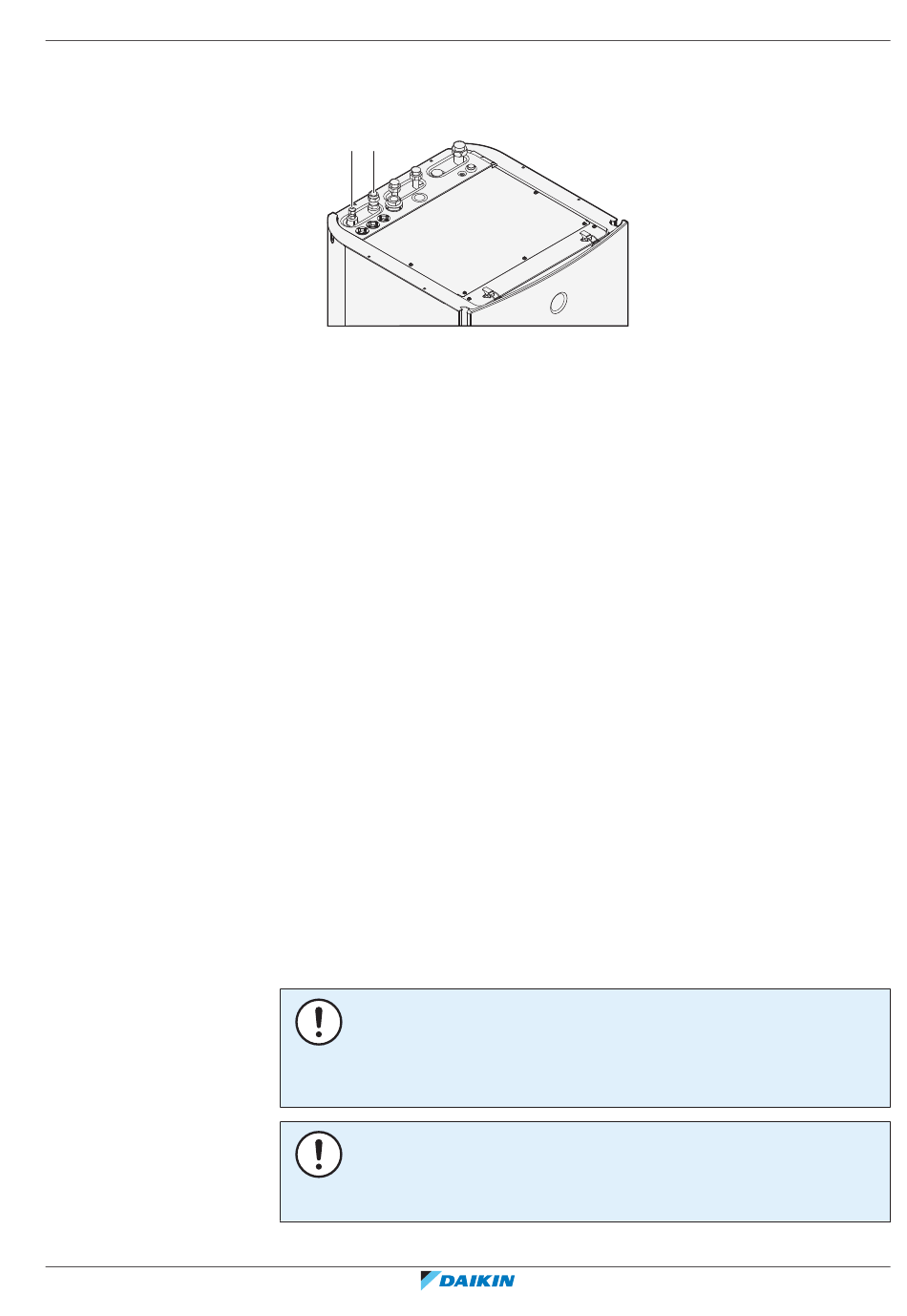

1 Schließen Sie das Flüssigkeits-Absperrventil des Außengeräts an den Anschluss
für flüssiges Kältemittel des Innengeräts an.
a b
a Anschluss für flüssiges Kältemittel
b Anschluss für gasförmiges Kältemittel
2 Schließen Sie das Gas-Absperrventil des Außengeräts an den Anschluss für
gasförmiges Kältemittel des Innengeräts an.
Die Kältemittelleitungen innerhalb der Außeneinheit wurden werksseitig auf
Undichtigkeiten überprüft. Sie müssen nur die externen Kältemittelleitungen der
Außeneinheit auf Undichtigkeiten überprüfen.
Vor Überprüfen der Kältemitteilleitungen
Überzeugen Sie sich,
Außeneinheit und Inneneinheit installiert ist.
Typischer Ablauf
Das Überprüfen der Kältemittelleitungen umfasst üblicherweise die folgenden
Schritte:
1 Kältemittel-Rohrleitungen auf Dichtheit prüfen.
2 Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder Stickstoff aus
Kältemittel-Rohrleitungen zu entfernen.
Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben könnte (z. B. weil
Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene
Vakuumtrocknung durch, bis keine Feuchtigkeit mehr vorhanden ist.
HINWEIS
Verwenden Sie eine 2-stufige Vakuumpumpe mit Rückschlagventil, die auf bis zu
–⁠ 1 00,7 kPa (−⁠ 1 ,007 bar) (5 Torr absolut) absaugen kann. Achten Sie darauf, dass das
Pumpenöl nicht in umgekehrter Richtung in das System fließt, wenn die Pumpe
gerade nicht läuft.
HINWEIS
Verwenden Sie diese Vakuumpumpe nur für das R32. Die Verwendung derselben
Pumpe für andere Kältemittel kann zur Beschädigung der Pumpe und der Einheit
führen.
dass die Kältemittelleitungsverbindung
