Machine Translated by Google
Desmontaje   d e   l a   h oja   d el   c uchillo

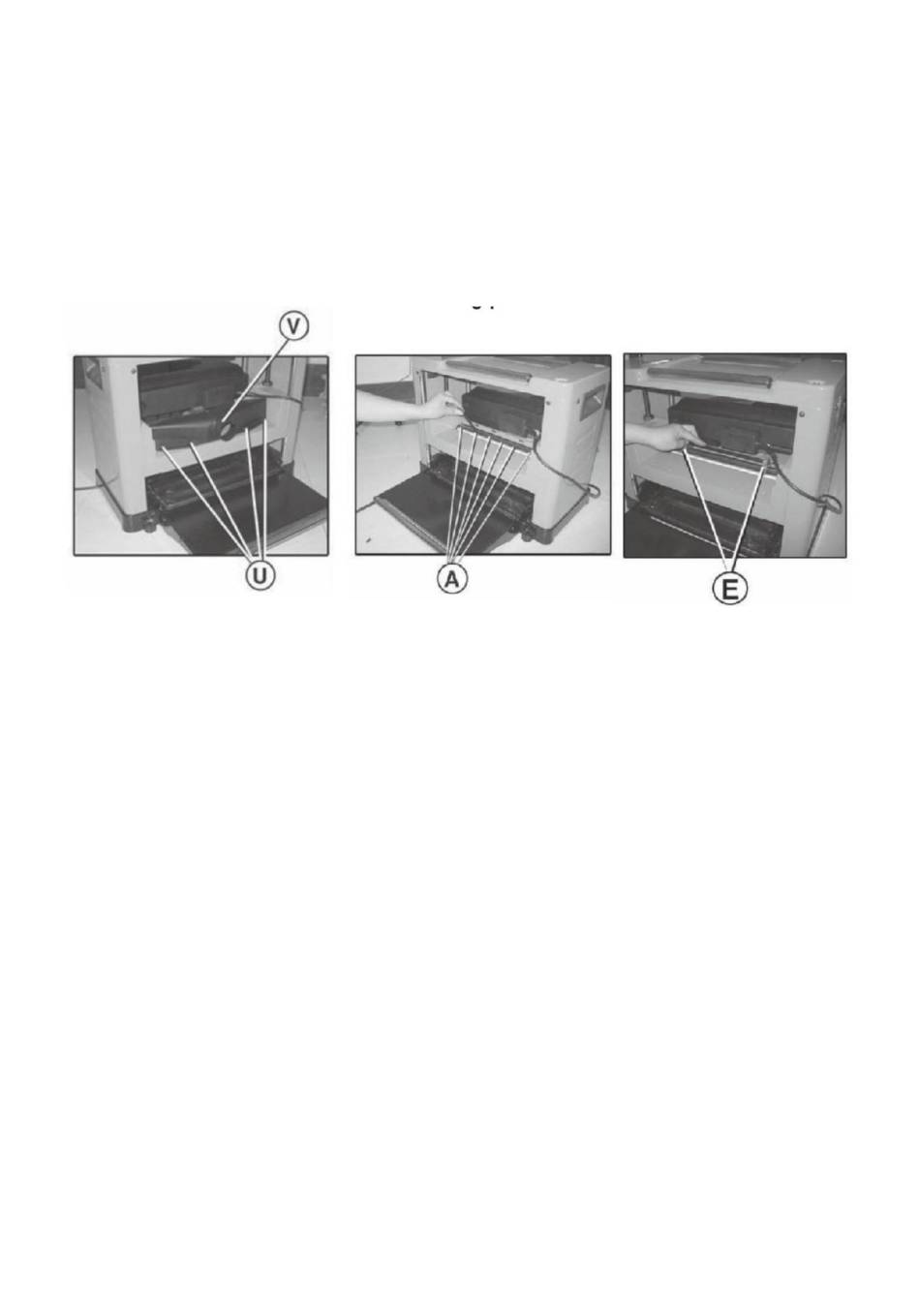

1.   U tilice   u na   l lave   a bierta   ( N)   p ara   q uitar   l a   c ubierta   a ntipolvo   ( V)   a flojando   l os   t ornillos   ( U),   v ea   l a   i magen   a    c ontinuación.
2.   U tilice   l a   l lave   d oble   a bierta   ( N)   p ara   a flojar   l a   p laca   d e   b loqueo   d e   l a   h oja   ( B)   y    l a   c uchilla.
cuchilla   ( C)   g irando   e l   p erno   h exagonal   e xterior   ( A)   e n   e l   s entido   d e   l as   a gujas   d el   r eloj.   L as   h ojas   d e   l os   c uchillos   e stán
cargado   p or   r esorte   ( D)   y    s e   p uede   q uitar   c uando   s e   r etira   l a   p laca   d e   b loqueo   d e   l a   c uchilla.
3.   R etire   l a   h oja   d el   c uchillo   y    l a   p laca   d e   b loqueo   d e   l a   h oja.
Instalar   l a   c uchilla
1.   P rimero   a segúrese   d e   q ue   l os   r esortes   d e   p resión   ( D)   e n   e l   e je   d e   l a   c uchilla   e stén   e n   l a   p osición   f ija.
agujeros
2.   A linee   e l   o rificio   d e   l a   h oja   d el   c uchillo   c on   e l   p asador   d e   l a   p laca   d e   b loqueo   d e   l a   h oja.   3 .   I nserte   e l
perno   h exagonal   e xterior   d e   8    m m   ( A)   e n   e l   o rificio   f ijo   d e   l a   p laca   d e   b loqueo   d e   l a   h oja.
4.   I nserte   l a   h oja   d el   c uchillo   ( C)   y    l a   p laca   d e   b loqueo   d el   c uchillo   ( B)   y    8    p ernos   h exagonales   e xternos
(A)juntos   e n   l a   r anura   y    b loquéelos   e n   s u   p osición   g irando   e l   h exágono   e xterior.
(A)   e n   s entido   c ontrario   a    l as   a gujas   d el   r eloj,   p ero   n o   a l   1 00   % .   A segúrese   d e   q ue   l as   c uchillas   e stén   o rientadas   e n   e l   s entido   c orrecto.
dirección   ( ver   i magen).
5.   A juste   l a   a ltura   d el   e je   d el   c uchillo   d e   l as   h ojas   d el   c uchillo   a    1    m m   c on   l a   b roca.
calibre(E),Se   p resionan   l os   d os   b loques   d e   s oporte   e n   l os   l ados   i zquierdo   y    d erecho   d el   c alibre   d e   l a   b roca
contra   l a   h oja   d el   c uchillo.   ( Afloje,   s i   e s   n ecesario,   l os   t ornillos   d e   s ujeción   p ara   m over   e l
hoja   e n   l a   p osición   c orrecta.)   C uando   l a   h oja   d el   c uchillo   e sté   c olocada   c orrectamente,   s osténgala
Coloque   f irmemente   e n   s u   l ugar   y    a priete   t odos   l os   p ernos   h exagonales   e xteriores   ( A).
­   1 4   ­
