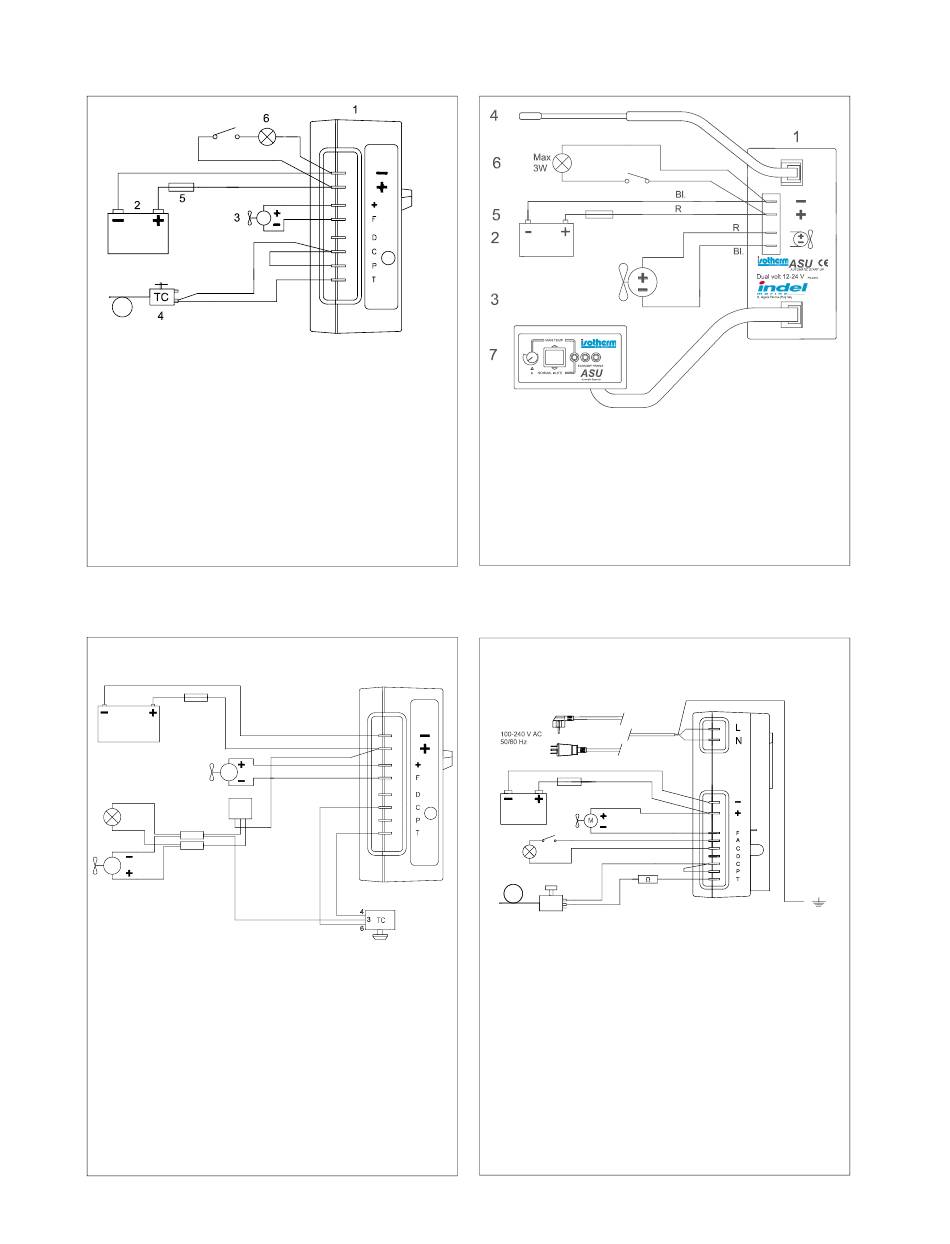

4.8 Wiring diagram
Refrigarator with standard thermostat
1. Electronic unit 12/24 volt
2. Battery
3. Fan
4. Thermostat
5. Fuse 15A-12V / 7,5A-24V
6. Light max 3 W, 12 or 24 volt
Refrigerator CR 130 Drink
4
2
3
7
5
1. Electronic unit 12/24 volt
2. Battery
3. Fan
4. Fuse 15A-12V / 7,5A-24V
5. Inner fan
6. Thermostat with thermistor
7. Light max 3 W, 12 or 24 volt
7
All manuals and user guides at all-guides.com
Refrigarator ASU
1. Electronic unit ASU 12/24 volt
2. Battery
3. Fan
4. Thermistor
5. Fuse 15A-12V / 7,5A-24V
6. Light max 3 W, 12 or 24 volt
7. ASU control panel
AC/DC 100-240V / 12-24V
1
6
001288
001281-3
