770 X 510 mm
B
482 mm
WARNUNG
WICHTIG:
-
Der Abstand zwischen der Unterseite des Gerätes und der Trennplatte muss den in
der Abbildung angegebenen Maßen entsprechen.
-
Soll unter dem Kochfeld ein Backofen eingebaut werden, so stellen Sie sicher,
dass dieser über ein Kühlsystem verfügt.
-
Bauen Sie das Kochfeld nicht über einer Spül- oder Waschmaschinen ein,
damit der Kontakt mit Dampf oder Feuchtigkeit nicht die elektronischen
Schaltkreise beschädigt.

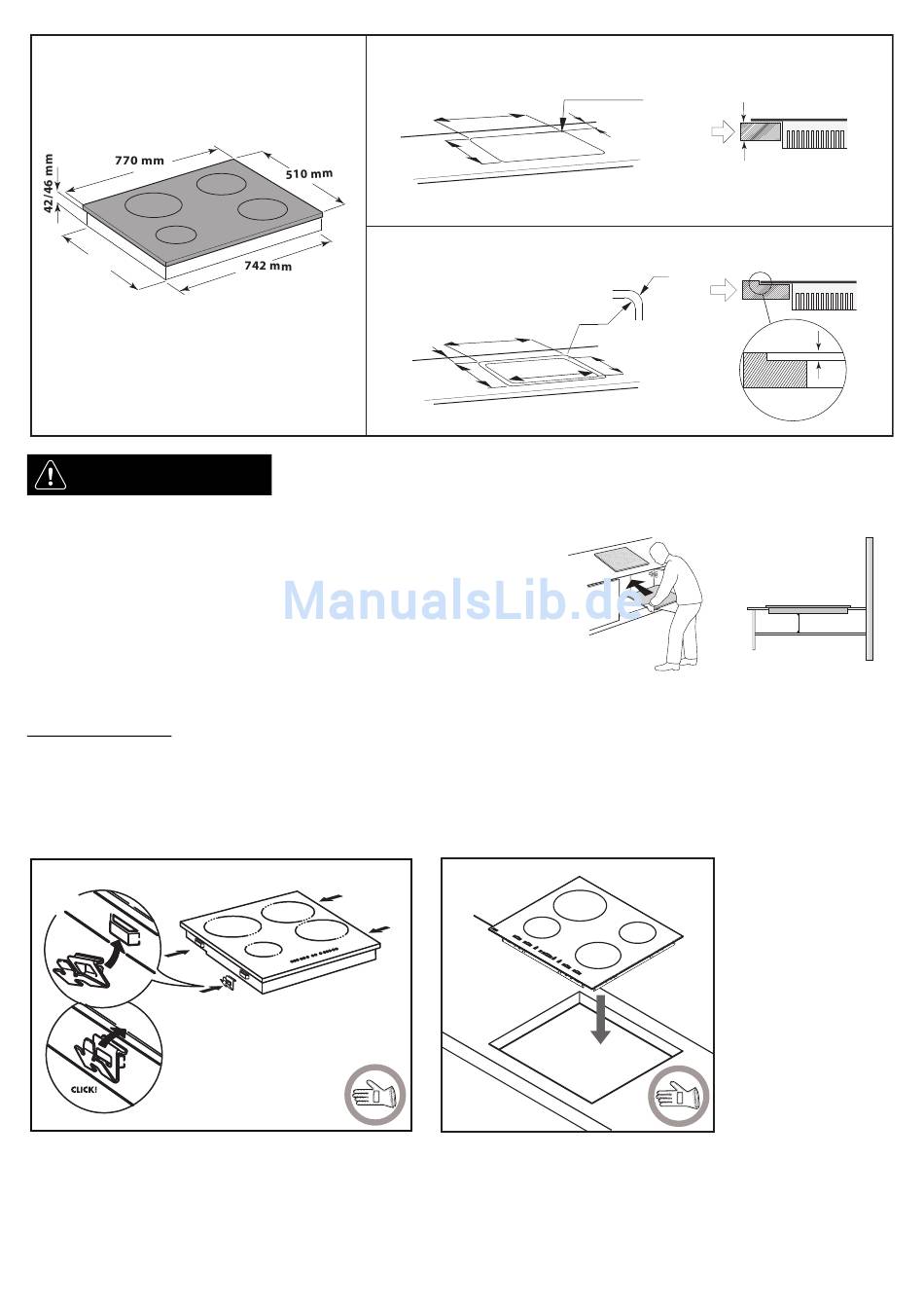

GERÄT POSITIONIEREN
Positionieren Sie nach Anschluss der Spannungsversorgung (siehe Kapitel „Elektrischer Anschluss") alle Befestigungsclips wie in der Abbildung gezeigt in den
entsprechenden Schlitzen an den Seiten des Gerätes. Schieben Sie anschließend das Gerät in die Aussparung und stellen Sie sicher, dass die Glasfläche flach und parallel
zur Arbeitsfläche positioniert ist. Die Befestigungsclips sind für jede Art von Arbeitsflächenmaterial (Holz, Marmor usw.) konzipiert.
ACHTUNG:
-
Beim Einbau des Gerätes Schutzhandschuhe verwenden.
4x
STANDARD INSTALLATION
750
0
490
mm
+2
FLUSH INSTALLATION
773
Min. 70 mm
0
513
mm
+2
-
Bauen Sie unter dem Kochfeld eine Trennplatte ein.
-
Setzen Sie beim Einbau eines Gerätes unter der Arbeitsfläche keine Trennwand ein.
-
Der untere Teil des Gerätes darf nach der Installation nicht zugänglich sein.
DE6
R = Min. 6,5 mm
Max. 8 mm
0
+2
mm
Min. 70 mm
R = 11,5 mm
R = Min. 6,5 mm
0
+2
mm
0
490 mm
+2
0
750 mm
+2
min 20 mm
6 mm
min. 20 mm
