Notice de montage et d'utilisation
CHAPITRE 2
DONNEES
TECHNIQUES
CHAPITRE 3
INSTALLATION
m
DANGER
REMARQUE

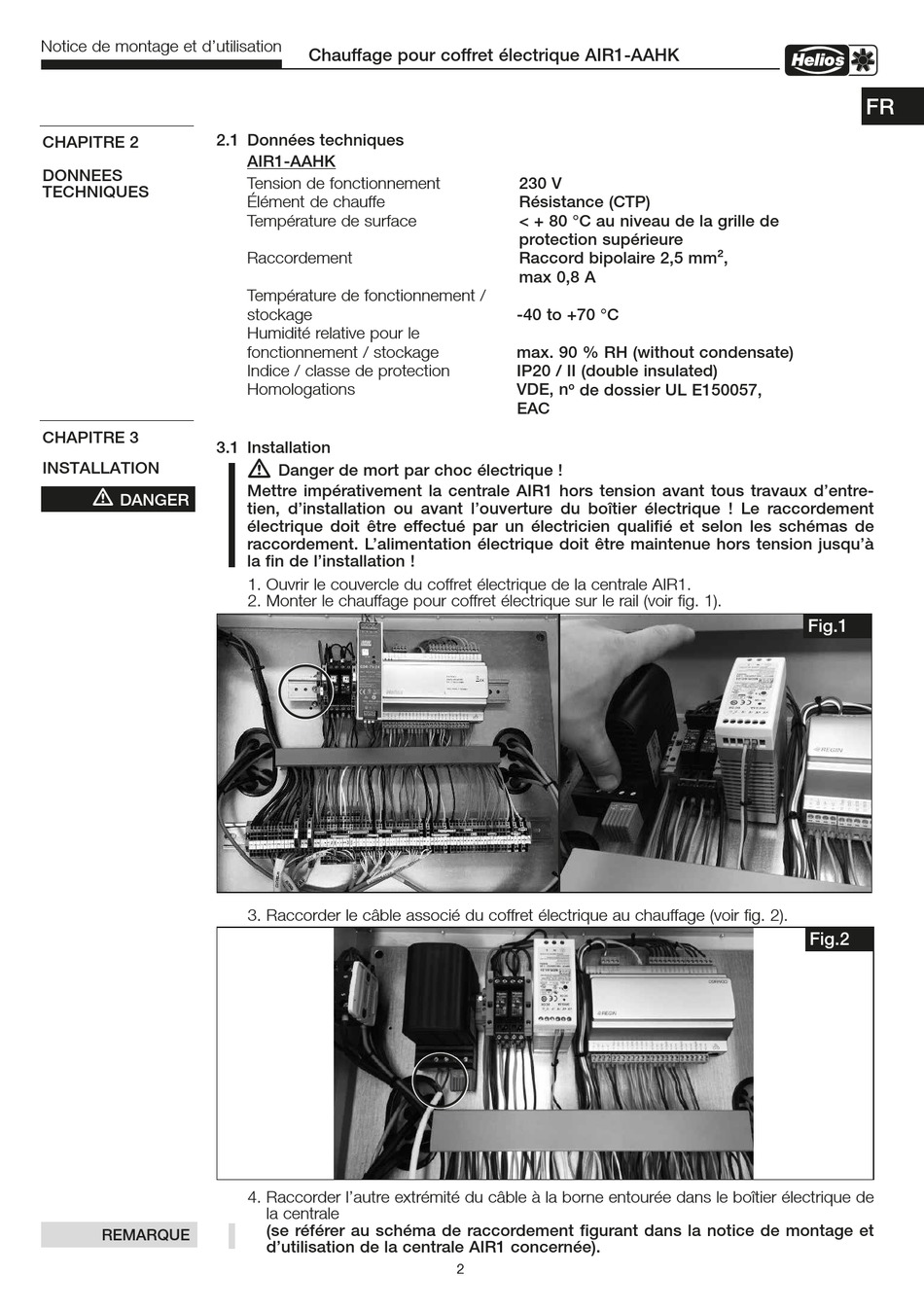

Chauffage pour coffret électrique AIR1-AAHK
2.1 Données techniques
AIR1-AAHK
Tension de fonctionnement
Élément de chauffe
Température de surface
Raccordement
Température de fonctionnement /
stockage
Humidité relative pour le
fonctionnement / stockage
Indice / classe de protection
Homologations
3.1 Installation
m
Danger de mort par choc électrique !
Mettre impérativement la centrale AIR1 hors tension avant tous travaux d'entre-
tien, d'installation ou avant l'ouverture du boîtier électrique ! Le raccordement
électrique doit être effectué par un électricien qualifié et selon les schémas de
raccordement. L'alimentation électrique doit être maintenue hors tension jusqu'à
la fin de l'installation !
1. Ouvrir le couvercle du coffret électrique de la centrale AIR1.
2. Monter le chauffage pour coffret électrique sur le rail (voir fig. 1).
3. Raccorder le câble associé du coffret électrique au chauffage (voir fig. 2).
4. Raccorder l'autre extrémité du câble à la borne entourée dans le boîtier électrique de
la centrale
(se référer au schéma de raccordement figurant dans la notice de montage et
d'utilisation de la centrale AIR1 concernée).
230 V
Résistance (CTP)
< + 80 °C au niveau de la grille de
protection supérieure
Raccord bipolaire 2,5 mm²,
max 0,8 A
-40 to +70 °C
max. 90 % RH (without condensate)
IP20 / II (double insulated)
VDE, n
de dossier UL E150057,
o
EAC
2 2
FR
Fig.1
Fig.2
