Hinweise:
7.1 Audioformate wie Dolby TrueHD oder DTS-HD sowie das 5.1 Audioformat DTS werden von man-
chen Fernsehern nicht verarbeitet. Falls durch die EDID-Einstellung dennoch die Ausgabe erzwun-
gen wird, bleibt ein solcher Fernseher stumm. Falls ein zu hohes, vom Display nicht unterstütztes
Videoformat erzwungen wird, bleibt das Bild schwarz. Wähle im Zweifelsfall die EDID 111 oder 000.
Beachte beim Umstellen des EDID-Schalters, dass ein Neustart der angeschlossenen Geräte
notwendig sein kann. Falls du nicht die gewünschte Ausgabe bzw. Darstellung erzielst, gehe bitte
wie folgt vor:
1. Schalte den gewünschten EDID-Modus ein.
2. Mache alle Geräte für ein paar Sekunden stromlos, also Netzstecker ziehen.
3. Stecke dann die Netzstecker ein und schalte die Geräte an. Und zwar in folgender
Reihenfolge: Fernseher / Projektor / AV-Receiver, HDMI-Audio Extractor, HDMI-Quelle

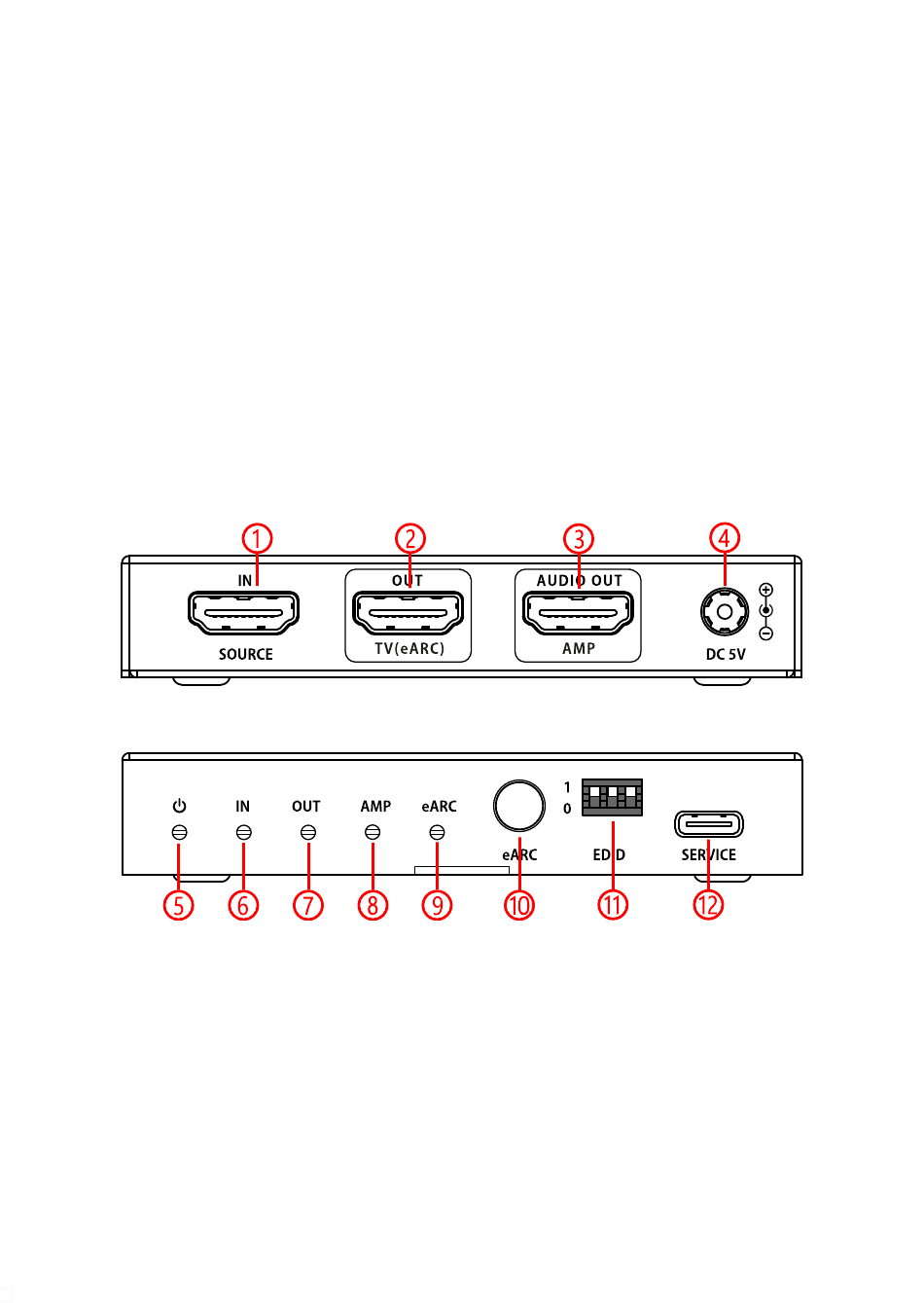

Anschlüsse, Anzeigen und Bedienelemente
1. HDMI Eingang für den Zuspieler / HDMI-Quelle
2. HDMI Ausgang zum Anschluss an einen HDMI-Eingang vom Display bzw. HDMI-ARC vom TV
3. HDMI Audio Ausgang zum Anschluss an einen HDMI-Eingang eines Soundsystems
4. DC 5V, Anschluss für die 5 V Spannungsversorgung
5. Power LED, leuchtet grün wenn der Switch aktiv ist und rot im Standby.
6. IN LED, leuchtet wenn der Zuspieler eine Verbindung aufgebaut hat
7. OUT LED, leuchtet wenn ein Display angeschlossen ist und ein Signal erhält
8. AMP LED, leuchtet wenn ein Soundgerät angeschlossen ist und ein Signal erhält
5
