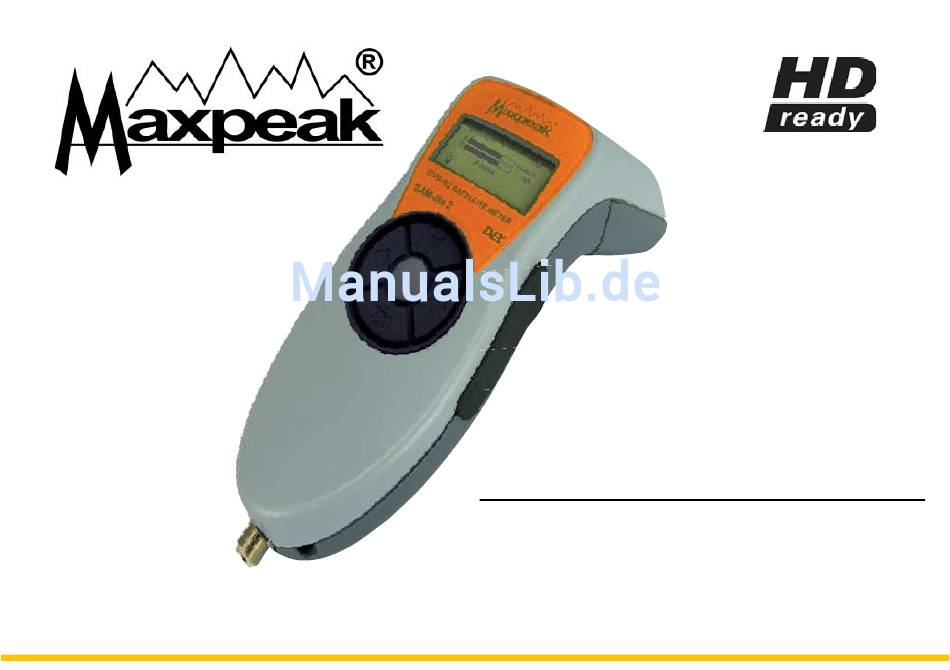

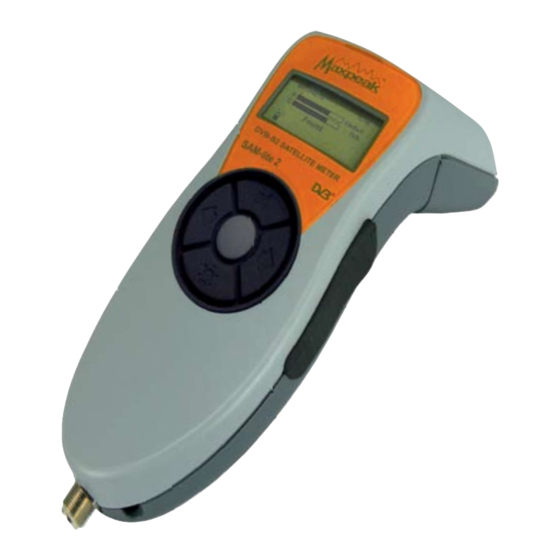

- Seite 1 S A M - l i t e 2 Satellitenmessgerät Benutzerhandbuch Ver: 1414-DE...
-
Seite 2: Inhaltsverzeichnis
............1 Einleitung ..............2 Lieferumfang ..Inbetriebnahme ......1. Maxpeak Benutzerkonto anlegen ......2. Produkt registrieren, an PC anschließen .... 3. Download von Firmware und Grundeinstellung Laden des Akkus ..............Ein- und Ausschalten des SAM lite2 ........ -
Seite 3: Einleitung
1. Einleitung Vielen Dank für den Kauf unseres Satellitenmessgerätes. Es wird Ihnen viele Jahre störungsfreien Betrieb sichern. Bitte lesen Sie diese Hinweise, um sich mit allen Merkmalen und Optionen vertraut zu machen. Achten Sie beim Ausrichten der Antenne auf ausreichende Sicherheit, damit niemand durch herabfallende Werkzeuge verletzt wird und vor allem Sie selbst nicht in Gefahr sind. -
Seite 4: Lieferumfang
2. Lieferumfang Ersatz F-Adapter USB Kabel Netzladegerät Maxpeak SAM-lite2 Satellitenmessgerät mit Tasche. Autoladegerät Bedienungsanleitung... -
Seite 5: Inbetriebnahme
3. Inbetriebnahme Vor Benutzung des Geräts sollte der Akku einmal voll aufgeladen werden, min. 14 Stunden. (siehe Kapitel 4). Gehen Sie auf die Webseite www.maxpeak.tv und registrieren Sie Ihr Gerät mit dem Registrierungsassistenten. 1. Maxpeak Benutzerkonto eröffnen Öffnen Sie die Website www.maxpeak.tv in Ihrem Browser. -
Seite 6: Produkt Registrieren, An Pc Anschließen
Windows-Installationsverfahren. der linken Seite des Geräts. Hilfe bei der Treiber-Installation erhalten Sie auf unserer Website unter www.maxpeak.tv/support.php – wenn Windows den Treiber nicht findet, können Sie ihn von unseren Support-Seiten herunterladen. Produkt online registrieren • Registrieren Sie Ihr neues Messgerät. Klicken Sie auf der Maxpeak-Startseite rechts auf „Bitte registrieren Sie hier Ihr neues Gerät“. -
Seite 7: Firmware-Update Und Download Der Grundeinstellung
3. Firmware-Update und Download der Grundeinstellung: Firmware updaten • Prüfen Sie, ob Sie in die Maxpeak-Website eingeloggt sind und das Gerät wie unter Punkt 2 beschrieben an den Computer angeschlossen ist. • In dem oberen rechten Menü auf „Produkte“ gehen, dann in dem linken Menü auf „Firmware Download“... -
Seite 8: Laden Des Akkus
4. Ladevorgang Das Gerät wird nur mit Nennladezustand geliefert. Vor der 1. Benutzung sollte es zunächst mehrere Stunden aufgeladen werden. Der Akku erreicht seine volle Kapazität erst nach mehrmaligem vollständigen Laden. Laden des Akkus Gummikappe vom Ladegerät-Anschluss auf der rechten Seite des Geräts Der Lade-Anschluss befindet abnehmen. -
Seite 9: Ein- Und Ausschalten Des Sam Lite2
5. Ein- und Ausschalten Zum Einschalten, 5 Sekunden den Select-Knopf drücken. Beim Einschalten erscheint folgende Information: Versionen der Firmware und Settings werden angezeigt. Select-Knopf gedrückt halten, um diese Daten zu halten. Einschalten: Select-Knopf gedrückt halten. Anschließend geht das Gerät in Messanzeige: Das Messgerät ist jetzt hochgefahren und somit betriebsbereit. -
Seite 10: Montage Der Antenne
Tabelle zu entnehmen (liegt der Parabolantenne bei). Als nächstes, mit einem Kompass den Azimutwinkel grob einstellen. Den SAM-lite2 Messer am LNB anschließen. SAM-lite2 einschalten und die Parabolantenne leicht drehen bis die Anzeige von Searching auf Found wechselt. Antenne so ausrichten, dass Q maximal wird: Bei doppelter Polarisierung, auf optimales Q für beide Polarisierungen einstellen. -
Seite 11: Antenne Ausrichten
7. Antenne ausrichten Den LNB mit einem F-Adapter Kabel anschließen. Für den F-Stecker nur eine Schraube guter Qualität verwenden, da dies die Übertragung beeinträchtigen kann. Keine aufsteckbaren F-Stecker verwenden, da sie sehr unzuverlässig sind, vor allem, wenn sie schon mehrmals benutzt worden sind. Messfehler!! Das andere Leitungsende an die F-Buchse des Messgerätes anschließen. -
Seite 12: Antenne Ausrichten
Antenne ausrichten Wenn die Parabolantenne auf den gewünschten Satelliten eingestellt ist, sendet das Gerät ein doppeltes Audiosignal, die Anzeige wechselt von SEARCH auf FOUND und zeigt die Daten des gefundenen Satelliten an. Ein Q-Balken erscheint, der auf maximale Einstellung zu bringen ist. RF-Pegel Reverse BER / Qualität... -
Seite 13: Akku Austauschen
8. Akku austauschen Das Messgerät wird mit einem austauschbaren NiMH-Akkupack betrieben. Wie alle Akkus, verliert auch dieser mit der Zeit an Leistung. Um eine möglichst lange Lebensdauer Ihres Akkus zu gewährleisten, sollte das Gerät häufig benutzt, d.h. entladen, und wieder geladen werden. Schraube oben auf der Geräterückseite lösen. -
Seite 14: Technische Daten
9. Technische Daten Hohe Empfindlichkeit –75 dBm C-, Ku-, Ka- oder L-Band Austauschbarer F-Stecker 75 Ohm, Imp. 30 bis 100 dBuV RF-Anzeige in dBm oder dBV, Messbereich –90 bis –20 dBm, 17 dBuV bis 87 dBuV, Genauigkeit ±2,5 dB. Wahre MER oder SNR, angezeigt in dB, Messbereich 3 bis 16 dB, Genauigkeit ± 1 dB. BER vor und nach Fehlerkorrektur in Digitalanzeige. -
Seite 15: Garantie
Garantie gilt nicht bei unsachgemäßer Anwendung oder Schäden, die auf Herabfallen oder Öffnen des Messgeräts zurückzuführen sind. Konformitätserklärung: Die Firma – Maxpeak AB, Box 58, 780 67 Sälen, SCHWEDEN – erklärt als Hersteller, dass das SAM-lite2 (Satellitenmessgerät) folgenden Normen undVorschriften entspricht: EN610 10-1:2001 & EMC 61326:1997 & RoHS Technische Abteilung, 23. - Seite 16 www.maxpeak.tv...
