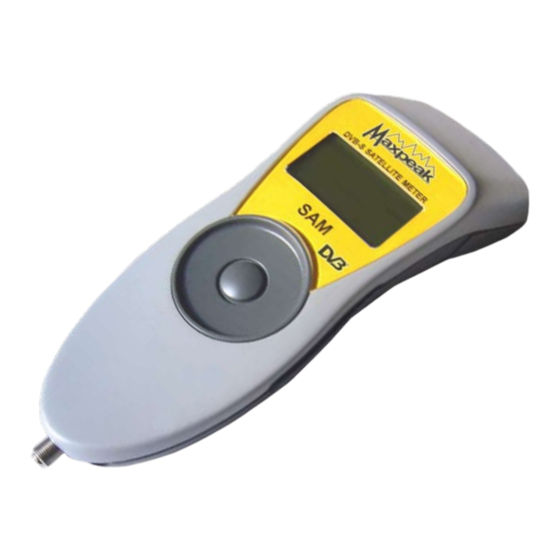

- Seite 1 S A M Satellitenmessgerät Benutzerhandbuch Ver: 0743GE...
- Seite 3 ....3. Download von Firmware und Grundeinstellung 4. Laden des Akkus ............. 7 5. Touch – Wheel-Steuerung........8 6. Ein- und Ausschalten des SAM......9 7. Montage der Antenne..........10 8. Antenne ausrichten..........11 9. Setup Anzeige ............13 10. Akku wechseln ............14 11.
- Seite 4 1. Einleitung Vielen Dank für den Kauf unseres Satellitenmessgerätes. Es wird Ihnen viele Jahre störungsfreien Betrieb sichern. Bitte lesen Sie diese Hinweise, um sich mit allen Merkmalen und Optionen ver- traut zu machen. Achten Sie beim Ausrichten der Antenne auf ausreichende Sicherheit, damit niemand durch herabfallende Werkzeuge verletzt wird und vor allem Sie selbst nicht in Gefahr sind.
- Seite 5 2. Lieferumfang Ersatz F-Adapter USB-Kabel Tischladegerät 230V Netzkabel (je nach Region) Maxpeak SAM Satellitenmessgerät 12 Volt Autoadapter...
- Seite 6 Überprüfen Sie, ob Ihr Computer Internetzugang hat und gehen Sie die nachstehenden Punkte durch: 1. Maxpeak Benutzerkonto anlegen: Gehen Sie in unsere Website “www.maxpeak.tv“ • In der oberen rechten Ecke sind mehrere Flaggen. Wenn Ihre Sprache verfügbar ist, die entsprechende Flagge anklicken..
- Seite 7 • Gehen Sie in unsere Website und loggen Sie sich in Ihr Benutzerkonto ein. • In dem Menü auf der linken Seite in „Produkt registrieren“ gehen. • Den Anweisungen auf der Seite „Produkt registrieren“ folgen. Hilfe bei der Registrierung des Produkts erhalten Sie auf unserer Website unter www.maxpeak. tv/support.php.
- Seite 8 3. Firmware-Update und Download der Grundeinstellung: Firmware updaten • Prüfen Sie, ob Sie in die Maxpeak-Website eingeloggt sind und das Gerät wie unter Punkt 2 an den Computer angeschlossen ist. • In dem oberen rechten Menü auf „Produkte“ gehen, dann in dem linken Menü auf „Firm- ware Download“...
- Seite 9 4. Ladevorgang Das Gerät wird nur mit Nennladezustand geliefert. Vor der 1. Benutzung sollte es zunächst mehrere Stunden aufgeladen werden. Der Akku erreicht seinen vollen Ladezustand erst nach mehrmaligem vollständigem Laden. Laden des Akkus Der Lade-Anschluss befindet Gummikappe vom Ladegerät-Anschluss auf der rechten Seite des sich unter der Gummikappe auf Geräts abnehmen.
- Seite 10 5. Touch-Wheel-Steuerung Das Gerät wird mit einem sensitiven Touch - Wheel und der „Select“ -Taste in der Mitte gesteuert. Oben Das Gerät wird durch längeres Drücken der „Select“ - Taste ein- und ausgeschaltet. Links Rechts Ein kurzer Druck auf „Select“ dient zur Eingabe von Daten in die Einstellungsübersicht und das Menü...
- Seite 11 6. Ein- und Ausschalten Zum Einschalten, 5 Sekunden den Select-Knopf drücken. Beim Einschalten erscheint folgende Information: Versionen der Firmware und Settings werden angezeigt. Select-Knopf gedrückt halten, um diese Daten zu halten. c Maxpeak Ltd 2007 Version: FM1.00 Einstellungen: US.001 Einschalten: Select-Knopf Anschließend geht das Gerät in Messanzeige:...
- Seite 12 Uhrzeigersinn. Elevations- und Polarisationswinkel des einzustellenden Satelliten sind je nach Aufstellort einer Tabelle zu entnehmen (liegt der Parabolantenne bei). • Als nächstes, mit einem Kompass den Azimutwinkel grob einstellen. Den SAM Messer am LNB anschließen. SAM einschalten und die Parabolantenne leicht drehen bis die Anzeige von Searching auf Found wechselt.
- Seite 13 8. Antenne ausrichten Den LNB mit einem F-Adapter Kabel anschließen. Für den F-Stecker nur eine Schraube guter Qualität verwenden, da dies die Übertragung beeinträchtigen kann. Keine aufsteckbaren F-Stecker verwenden, da sie sehr unzuverlässig sind, vor allem, wenn sie schon mehrmals benutzt worden sind. Messfehler!! Das andere Leitungsende an die F-Buchse des Messgerätes anschließen.
- Seite 14 Wenn die Parabolantenne auf den gewünschten Satelliten eingestellt ist, sendet das Gerät ein doppeltes Audiosignal, die Anzeige wechselt von SEARCH auf FOUND und zeigt die Daten des gefundenen Satelliten an. Ein Q-Balken erscheint, der auf maximale Einstellung zu bringen ist. Die verfügbare Information hängt von der gewählten Anzeigeart ab.
- Seite 15 9. Setup-Anzeige In Setup-Anzeige In der Setup-Anzeige können werksseitige und Benutzerdefinierte Parameter eingestellt werden. Setup-Anzeige gehen HAUPTMENÜ durch längeren Oben einige Sekunden Menü verlassen Druck auf Up aufrufen. lang gedrückt halten Beleuchtung Signalton Abschatzeit 6 min Anzeigeart Expert Folgende Settings und Parameter sind verfügbar: Menü...
- Seite 16 10. Akku austauschen Das Messgerät wird mit einem austauschbaren NiMH-Akkupack betrieben. Wie alle Akkus, verliert auch dieser mit der Zeit an Leistung. Um eine möglichst lange Lebensdauer Ihres Akkus zu gewährleisten, sollte das Gerät häufig Schraube oben auf der benutzt, d.h. entladen, und wieder geladen werden. Geräterückseite lösen.
- Seite 17 11. Technische Daten Hohe Empfindlichkeit –75 dBm C-, Ku-, Ka- oder L-Band Austauschbarer F-Stecker 75 Ohm, Imp. 30 bis 100 dBuV RF-Anzeige in dBm oder dBV, Messbereich –90 bis –20 dBm, 17 dBuV bis 87 dBuV, Genauigkeit ±3 dB. Wahre MER oder SNR, angezeigt in dB, Messbereich 3 bis 16 dB, Genauigkeit ± 1 dB. BER vor und nach Fehlerkorrektur in Digitalanzeige.
- Seite 18 Garantie gilt nicht bei unsachgemäßer Anwendung oder Schäden, die auf Herabfallen oder Öffnen des Messgeräts zurückzuführen sind. Konformitätserklärung Die Firma , Maxpeak Ltd 2nd Floor Compton House 29-33 Church Road Stanmore HA7 4AR ENGLAND erklärt als Hersteller, dass das SAM (Satellitenmessgerät) folgenden Normen und Vorschriften...
- Seite 19 Notes...
- Seite 20 Polytron-Vertrieb GmbH Langwiesenweg 64-71 75323 Bad Wildbad Deutschland Tel. +49(0)7081-1702-0 Fax +49(0)7081-1702-50 http://www.polytron.de E-Mail: info@polytron.de www.maxpeak.tv...
