Item
#
Assembly
item N.O:
Instrucciones de ensamblaje
Please visit our website for the most current instructions, assembly tips, report damage,or request parts. www.walkeredlson.com
Veuillez visiter notre site Web pour Ies instructions Ies plus récentes, des conseils de montage, pour signaler des dommages ou
demander des piöces : www.walkendlson.com
WALKER
EDISON
Visite nuestro sitio web para obtener Ias instrucciones mås actualizadas, sugerencias de montaje e in6rmes de dafos, o para solicitar
piezas. nw.walkeredison.com
Bitte besuchen
Ersatzteilbestellungen.www.walkeredison.com
:
BU52SV6D
Instructions
BU52SV6D
Sie unsere Website
für die aktuellsten
No d'article
:
BU52SV6D
Instructions
de montage
Artikel#
:
BU52SV6D
Montageanleitung
Gebrauchsanleitungen,
Montagetipps,
Schadensmeldungen
Oder
Revised 18/12/2020
(R)
Werbung
Verwandte Anleitungen für Walker Edison BU52SV6D
Inhaltszusammenfassung für Walker Edison BU52SV6D

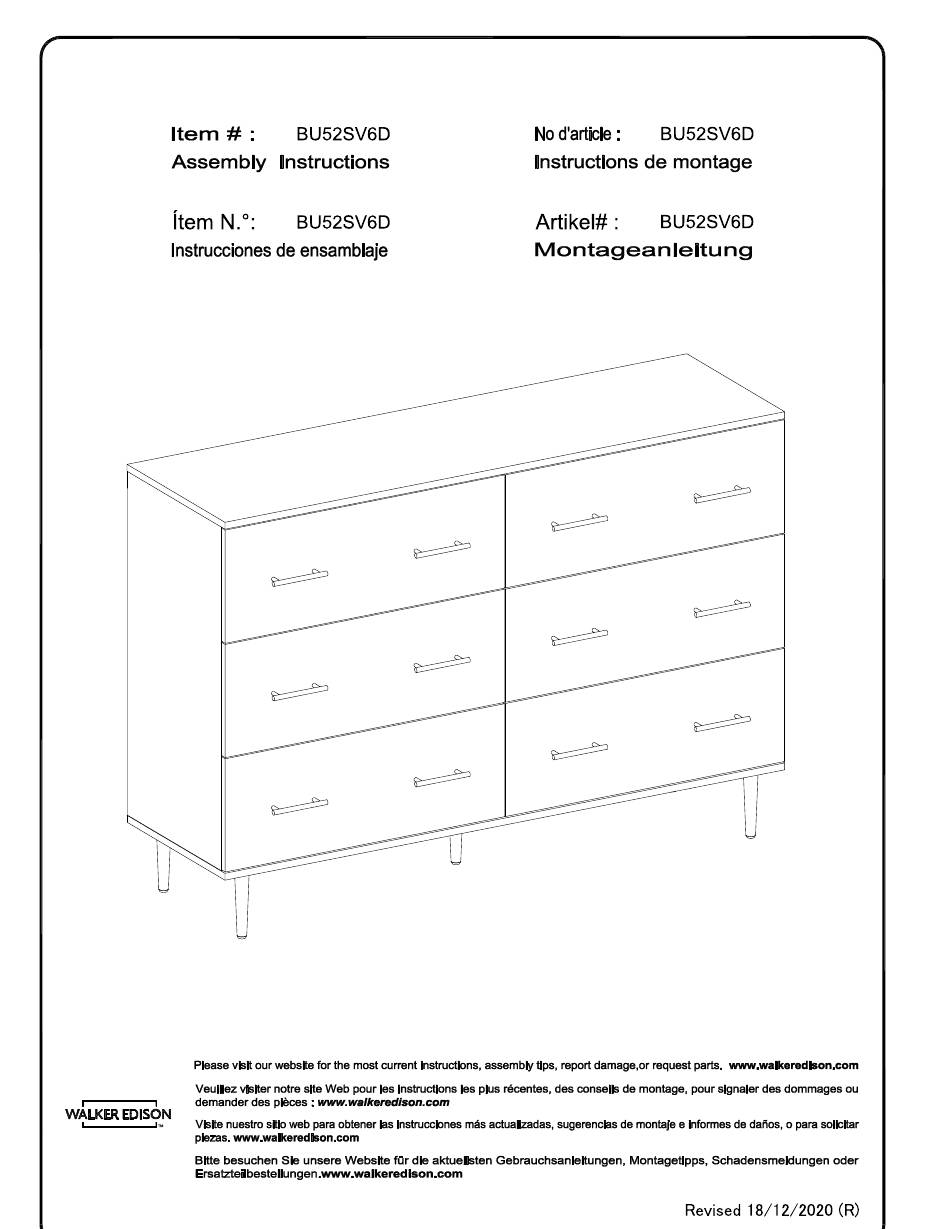

- Seite 1 Item BU52SV6D No d'article BU52SV6D Assembly Instructions de montage Instructions item N.O: Artikel# BU52SV6D BU52SV6D Montageanleitung Instrucciones de ensamblaje Please visit our website for the most current instructions, assembly tips, report damage,or request parts. www.walkeredlson.com Veuillez visiter notre site Web pour Ies instructions Ies plus récentes, des conseils de montage, pour signaler des dommages ou demander des piöces : www.walkendlson.com...
