Inhaltszusammenfassung für Walker Edison BU52SV6D
Seite 1

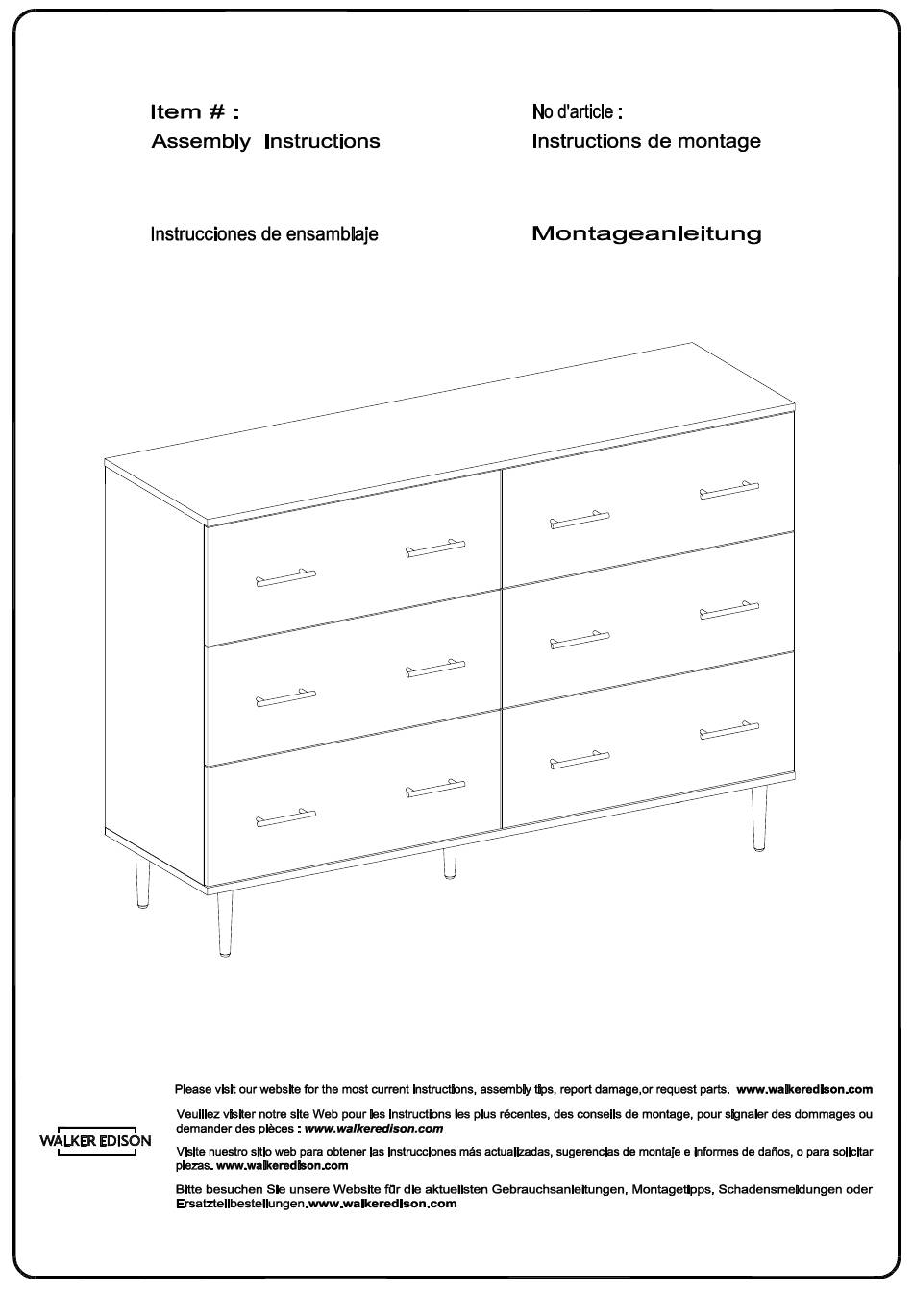

BU52SV6D BU52SV6D Ítem N.°: Artikel# : BU52SV6D BU52SV6D Revised 18/12/2020 (R) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 3
Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 4
No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 5
Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 6
Lista de piezas Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 7
Cerradura de leva Zylindermutter Cam lock Ø15x9mm Serrure à came Cerradura de leva Zylindermutter Sticker Ø30mm Autocollant Pegatina Aufkleber Bolt Ø6x50mm Boulon Perno Bolzen Bolt Ø6x12mm Boulon Perno Bolzen Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 8
Ø4x32mm Screw Tornillo Schraube Glue tube Tube de colle Tubo de pegamento Kleber in Tube Ø3x12mm Screw Tornillo Schraube Flat plate 90x15x2mm Plaque plate Placa plana Flache Platte © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
(no incluido) Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher (nicht enthalten) The hardware quantities listed above are required for proper assembly.Some extra hardware may also have been included. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 10
Nehmen Sie die Schubladenschiene (X) und trennen Sie den Schlittenläufer für die folgenden Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.10 ©...
Seite 11
Utilice el tornillo (S) para fijar el deslizador del cajón(X) a las partes (5) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (X) an das Teil (5) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (S)gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.11 ©...
Seite 12
Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (X) an die Teile (3,4,5) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (S)gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.12 ©...
Seite 13
Stecken Sie den Holzdübel (A) in die Teile (3,4,5) ein, dann befestigen Sie die Nockenschraube (C) in die Teile (3,4) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.13 ©...
Seite 14
Inserte la clavija de madera (A) en las partes (15,8,9) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (15,8,9) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Seite 15
Inserte la clavija de madera (A) en la parte (7) y fije la parte(7) a parte(8) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (7) und befestigen Sie das Teil(7) an das Teil(8) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.15 ©...
Seite 16
Befestigen Sie die Nockenschraube (C) in die Teile (1,16,17),dann befestigen Sie den Griff (L) an die Teile (16,17) mit dem Griffbolzen (M) ,durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Seite 17
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (7,8,9) ans Teil (4) mit der Zylindermutter (E) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.17 ©...
Seite 18
Inserte la clavija de madera (B) en las partes (7,8,9) según el diagrama. (DE) Stecken Sie den Holzdübel (B) in die Teile (7,8,9) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.18 ©...
Seite 19
Fixez la pièce (5) à les pièces (7,8,9) selon le schéma. (ESP) Fije la parte (5) en las partes (7,8,9) según el diagrama. (DE) Befestigen Sie das Teil (5) an die Teile (7,8,9) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.19 ©...
Seite 20
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Zylinderschraube (D) und die Zylindermutter(E) in die Teile (7,8,9) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.20 ©...
Seite 21
Befestigen Sie die Teile (7,8) an das Teil (5), dann befestigen Sie das Teil (7,8) an das Teil (5) mit der Zylindermutter (E), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.21 ©...
Seite 22
Befestigen Sie die Teile (9) an das Teil (5), dann befestigen Sie das Teil (9) an das Teil (5) mit der Zylindermutter (E), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.22 ©...
Seite 23
Befestigen Sie das Teil (3) an die Teile (7,8,9), dann befestigen Sie das Teil (3) an die Teile (7,8,9) mit der Zylindermutter (E), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.23 ©...
Seite 24
Befestigen Sie das Teil (3) an das Teil (2) , dann befestigen Sie das Teil (2) an die Teile (3,4,5) mit der Schraube (H), durch den Sechskantschlüssel (K) gemäß Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.24 ©...
Seite 25
Befestigen Sie das Teil (10) an das Teil (2) mit dem Bolzen (J) durch den Sechskantschlüssel (K) gemäß der Abbildung.Bitte achten Sie bei der Montage auf die Vorder- und Rückseite des Metallbeins gemäß Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...
Seite 26
Put part (6) as per diagram. (FR) Mettez la pièce (6) conformément au schéma. (ESP) Ponga la parte (6) según el diagrama. (DE) Setzen Sie das Teil (6) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.26 ©...
Seite 27
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (1) in die Teile (3,4,5) mit der Zylindermutter (E) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.27 ©...
Seite 28
Use el tornillo (N) para fijar la cuña de plástico (P)a la parte(6), con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (P) in das Teil(6) mit der Schraube (N) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.28 ©...
Seite 29
Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (X) an die Teile (11,12) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (S)gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.29 ©...
Seite 30
Befestigen Sie die Teile (11,12) an das Teil (13) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips, dann setzen Sie das Teil (14) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.30...
Seite 31
Use el tornillo (Q) para fijar la parte (13) a la parte (15) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (13) an das Teil (15) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.31...
Seite 32
Befestigen Sie die Teile (16,17) an die Teile (11,12) mit der Zylindermutter (F) , dann befestigen Sie die Teile (16,17) an das Teil (15) mit der Zylindermutter (E), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.32...
Seite 33
Placez l'autocollant (G) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (G) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (G) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.33...
Seite 34
Hinweis: Wenn die Schublade nicht reibungslos einrastet, drücken oder heben Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.34 ©...
Seite 35
Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.35 ©...
Seite 36
Philips como se muestra en el diagrama. (DE) Befestigen Sie die flache Platte (T) in die Teile (1,3,4) mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.36 ©...
Seite 37
Philips, según el diagrama. (DE) Befestigen Sie die flache Platte (T) in die Mutter (W) an der Wand mit der Schraube (V) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.37 ©...
Seite 38
Step 29 Final Assembly Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.38 ©...
