AP 251/11, Bewegungsmelder IP55 (titanweiß)
AP 251/21, Bewegungsmelder IP55 (anthrazit)

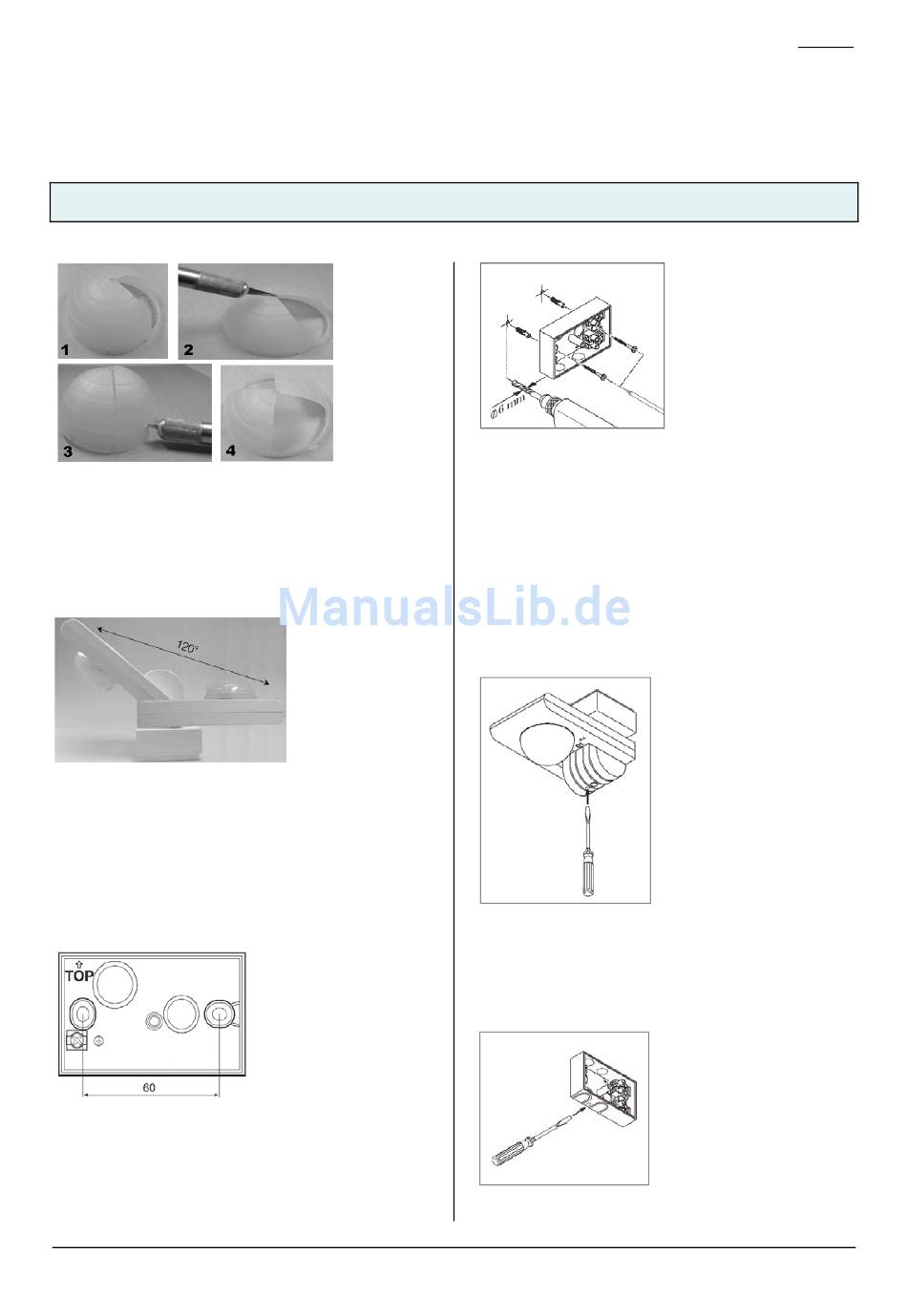

Bild 4: Anpassen der Abdeckblende
Der Erfassungsbereich des Melders kann außerdem durch
Drehen der Linse um +/- 30° nach rechts oder links ver-
ändert werden. Die Erfassungsreichweite kann durch
Verstellen des Schwenkarms verändert werden (siehe
Bild 5).
Bild 5: Verstellen des Schwenkarms
Montage und Anschließen der Busleitung
Der Anschlusskasten des Bewegungsmelders ist bei der
Wandmontage lagerichtig (TOP oben, siehe Bild 6 und
Bild 7) zu befestigen. Hierzu können die mitgelieferten
Dübel und Schrauben verwendet werden. Der Abstand
der Bohrungen im Anschlusskasten ist zur Befestigung
auf einer 60 mm UP-Dose abgestimmt.
Bild 6: Richtige Lage des Anschlusskastens
Siemens AG
Industry Sector, Building Technologies
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Bild 7: Montage des Anschlusskastens
Die Busleitung ist durch eine der Durchstoßöffnungen in
den Anschlusskasten einzuführen. Die Isolierung der
roten und der schwarzen Ader ist ca. 5 mm weit zu ent-
fernen, die Adern sind in den jeweils gleichfarbigen Teil
der Busklemme zu stecken, und anschließend ist die
Busklemme in ihre Halterung auf der Anschluss-
Leiterplatte des Melders zu stecken.
Der Melder ist dann auf den Anschlusskasten zu stecken
und mit der Befestigungsschraube an ihm festzuschrau-
ben (siehe Bild 8).
Bild 8: Festschrauben des Melders
Je nach Bedarf und Montageart ist die entsprechende
Kondenswasser-Öffnung neben der Schraubenöffnung
zu durchstoßen (siehe Bild 7 und Bild 9).
Bild 9: Durchstoßen der Kondenswasser-Öffnung
AP 251/_1, 4 Seiten
© Siemens AG 2008
Änderungen vorbehalten
GAMMA instabus
Technische Produkt-Informationen
5WG1 251-3AB11
5WG1 251-3AB21
Technik-Handbuch
Update: http://www.siemens.de/gamma
März 2008
2.13.1.5/3
