Siemens AP 251/11 Kurzanleitung

AP 251/11, Bewegungsmelder IP55 (titanweiß)
AP 251/21, Bewegungsmelder IP55 (anthrazit)
Produkt- und Funktionsbeschreibung

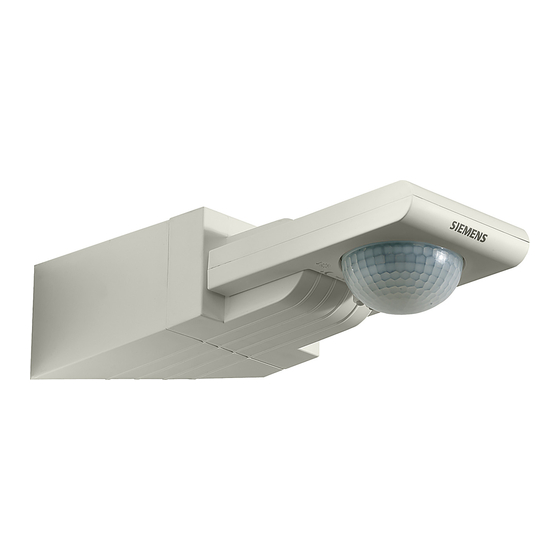

Der Bewegungsmelder
251/_1) ist ein Aufputzgerät mit integrierter KNX-
Schnittstelle zur Montage an einer Wand oder Decke
(siehe oben) im Innen- oder Außenbereich. Er detektiert
passiv die Wärmestrahlung von Körpern in seinem Erfas-
sungsbereich. Für Beginn und Ende erkannter Bewegun-
gen ist getrennt einstellbar, ob EIN oder AUS über den
Bus zu melden sind und ob ein weiteres Telegramm
zusätzlich zu übertragen ist. Auf Grund des großen Erfas-
sungsbereichs von 290° ist der Bewegungsmelder auch
zur Montage auf einer 90°-Außenecke besonders geeig-
net. Hierzu ist ein spezieller Montagesockel als Zubehör
erhältlich (titanweiß: 5TC7 900, anthrazit: 5TC 901).
Unter Verwendung einer ebenfalls als Zubehör (5TC7
902) erhältlichen Infrarot-Fernbedienung kann der An-
wender über den in den Bewegungsmelder integrierten
IR-Empfänger sowohl die Betriebsart (Testbetrieb, hellig-
keitsabhängiger oder helligkeitsunabhängiger Betrieb,
Standardbetrieb, Impulsbetrieb) als auch Helligkeits-
schwelle und Nachlaufzeit des Melders bequem selber
einstellen.
Die Werkseinstellung der Betriebsart im Auslieferzu-
stand ist eine helligkeitsabhängige Bewegungserken-
nung mit einem Helligkeitswert von 7 Lux und einer
Nachlaufzeit von 2 Minuten.
Die Stromversorgung der Melderelektronik erfolgt über
die Busspannung.
Applikationsprogramm
Der Bewegungsmelder AP 251/_1 benötigt das ab der
ETS2 V1.3 ladbare Applikationsprogramm „25 S1 Bewe-
gungsmelder 909101".
Mit der ETS ist für Beginn und Ende vom Melder erkann-
ter Bewegungen getrennt einstellbar, ob diese über den
Bus zu übertragen sind, ob das Telegramm „Bewe-
gung=Ein" bzw. „Bewegung=Aus" einmalig oder zyklisch
zu senden ist und ob ein weiteres Telegramm zusätzlich
einmalig oder zyklisch zu übertragen ist. Das jeweils
zusätzlich übertragbare Telegramm kann ein Schaltbe-
fehl Ein/Aus, ein 8-bit Wert (0-255) oder ein Telegramm
zum Abrufen einer 8-bit Szene sein.
Über ein separates Kommunikationsobjekt kann der
Melder bei Bedarf gesperrt und wieder freigegeben wer-
Siemens AG
Industry Sector, Building Technologies
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
IP55 (Kurzbezeichnung
AP 251/_1, 4 Seiten
© Siemens AG 2008
Änderungen vorbehalten
den. Dann wird weder zu Beginn noch bei Ende einer
erkannten Bewegung ein Telegramm gesendet.
Installationshinweise
• Das Gerät kann für feste Installation im Innen- oder
Außenbereich verwendet werden.
V
GEFAHR
• Das Gerät darf nur von einer zugelassenen Elektrofach-
kraft installiert und in Betrieb genommen werden.
AP
• Bei Planung und Errichtung von elektrischen Anlagen
sind die einschlägigen Richtlinien, Vorschriften und Be-
stimmungen des jeweiligen Landes zu beachten.
Technische Daten
Sensor
• Erfassungsbereich: 290°
• Montagehöhe: 2 – 4 m, ideal 2,50 m
• Reichweite (Montagehöhe 2,50 m, +22 °C): ca. 16 m
• Dämmerungssensor:
• Nachlaufzeit : 5 Sekunden – 30 Minuten
• Impulsbetrieb 1 s EIN , 9 s AUS
• Test-Modus:
Nachlaufzeit 2 s
Spannungsversorgung
•
Busspannung: erfolgt über die Buslinie
•
Busstrom: 11 mA
Bedienelemente
• 1 Lerntaste (siehe Bild 1):
zum Umschalten Normalmodus / Adressiermodus
• 2 Taster (S1 und S2, siehe Bild 2):
zum lokalen Einstellen von Betriebsart, Helligkeits-
Schaltschwelle und Nachlaufzeit des Bewegungsmel-
ders, unabhängig vom Bus
Anzeigeelemente
• 1 rote LED:
zur Kontrolle der Busspannung und zur Anzeige
Normalmodus / Adressiermodus
• 1 rote LED (unter der Linse des Bewegungsmelders):
zur Quittierung bei Betriebsart- und Parameter-
Einstellungen
Anschlüsse
• Busleitung: Busklemme schraubenlos,
0,6... 0,8 mm ∅ eindrahtig, Abisolierlänge 5 mm.
GAMMA instabus
Technische Produkt-Informationen
5WG1 251-3AB11
5WG1 251-3AB21
0,5 – 2000 Lux
Helligkeitsunabhängiger Betrieb,
Technik-Handbuch
Update: http://www.siemens.de/gamma
März 2008
2.13.1.5/1
