HQ Power PROMIX22U Bedienungsanleitung Seite 33

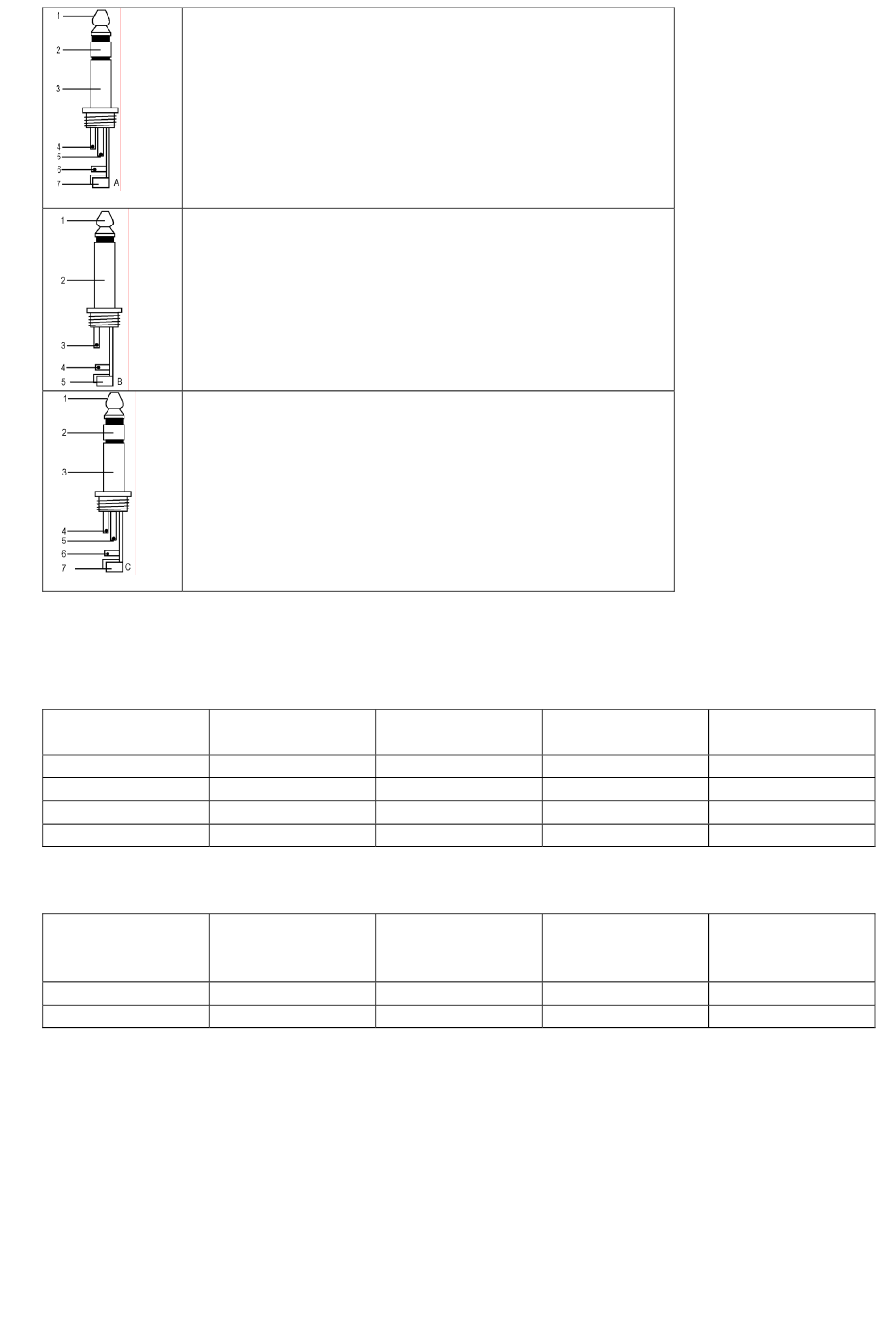

Słuchawki
1. Końcówka = sygnał kanału lewego.
2. Pierścień. = sygnał kanału prawego.
3. Tulejka = masa.
4. Końcówka
5. Pierścień.
6. Tulejka
7. Uchwyt przewodu.
Podłączenie sygnału asymetrycznego Jack 6,3mm mono
1. Końcówka = sygnał
2. Tulejka = masa.
3. Końcówka
4. Tulejka
5. Uchwyt przewodu.
Podłączenie sygnału symetrycznego Jack 6,3mm stereo
1. Końcówka = gorący (+)
2. Pierścień. = zimny (-)
3. Tulejka = masa.
4. Końcówka
5. Pierścień.
6. Tulejka
7. Uchwyt przewodu.
5. Specyfikacja techniczna
INPUT - wejścia
Wejście
MIC MONO
LINE MONO
LINE STEREO
TAPE IN
OUTPUT – wyjścia
Wyjście
STEREO OUT L/R
REC OUT
PHONES
PASMO PRZENOSZENIA
Pomiędzy dowolnymi wejściami,
a wyjściami
CAŁKOWITE ZNIEKSZTAŁCENIA HARMONICZNE
Pomiędzy dowolnymi wejściami,
a wyjściami
PROMIX22U_v3
Złącze Impedancja
wejściowa
XLR > 1.3k Ω
¼" TRS > 10k Ω
¼" TRS > 10k Ω
RCA > 10k Ω
Złącze Impedancja
wejściowa
¼" TRS
RCA
¼" TRS
20Hz~20kHz
0.02%, 20Hz~20kHz @ 1kHz, 0dBm
Poziom nominalny
+ 2dBm
+ 4dBm
+ 4dBm
+ 2dBm
Poziom nominalny
120Ω + 4~6dBm
1k Ω + 4~6dBm
100Ω
33
Poziom
maksymalny
+ 14dBm
+ 22dBm
+ 22dBm
+ 22dBm
Poziom
maksymalny
+ 22dBm
+ 22dBm
- 40mW * 2
HQPOWER
