4. Raccordement
Il est possible de brancher des appareils asymétriques aux entrées/sorties symétriques. Connectez-les à l'aide de
fiches mono 1/4" ou connectez la bague et le manche des fiches TRS. Ne branchez jamais des connecteurs XLR
asymétriques aux entrées MIC si vous utilisez une alimentation fantôme.

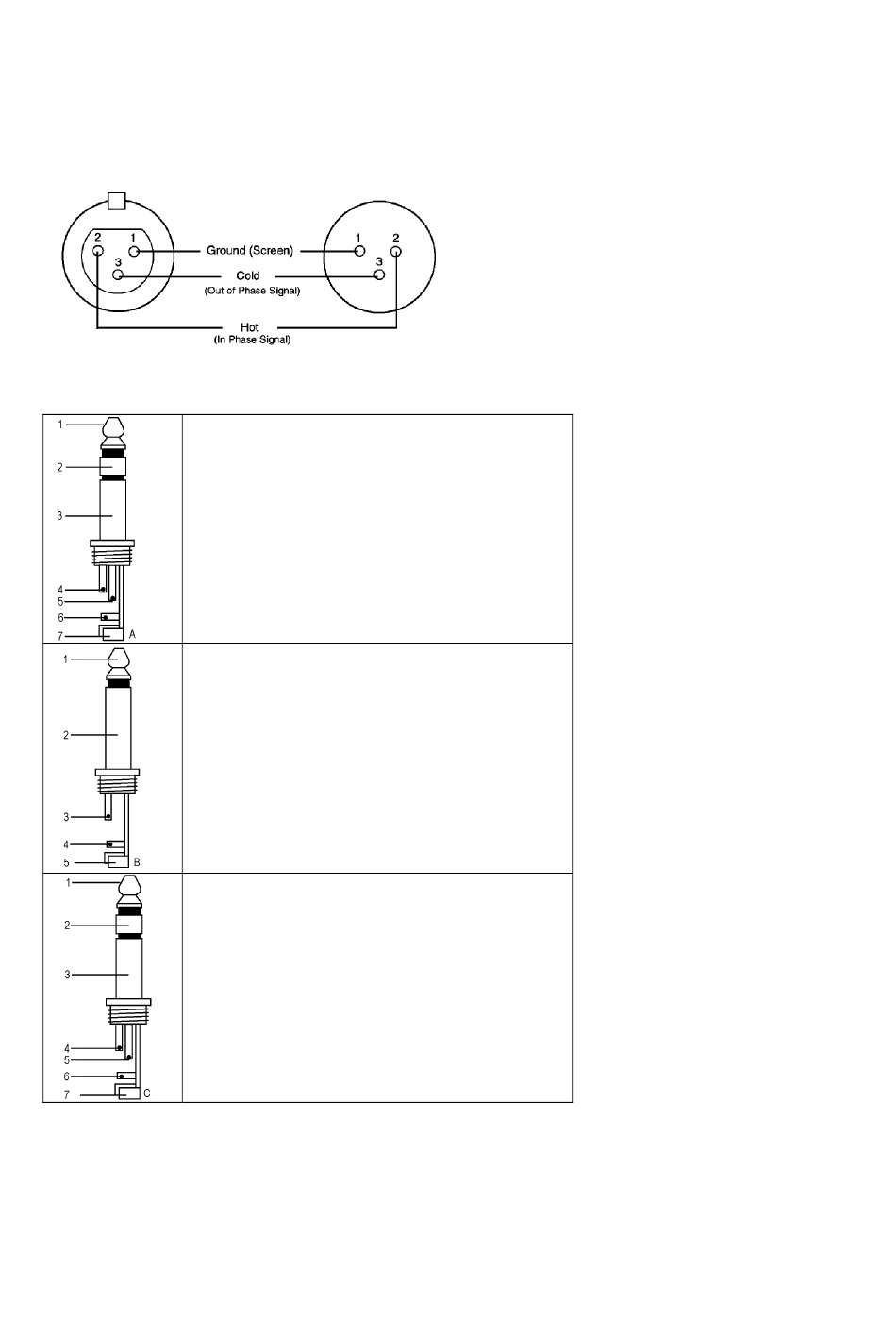

Entrée microphone
Embase (femelle)
Casque d'écoute
1. Pointe = signal de gauche
2. Bague = signal de droite
3. Manche = masse
4. Pointe
5. Bague
6. Manche
7. Étrier de retenue de câble
Fiches mono ¼" asymétriques
1. Pointe = signal
2. Manche = masse
3. Pointe
4. Manche
5. Étrier de retenue de câble
Fiche stéréo ¼" symétriques
1. Pointe = point chaud (+)
2. Bague = point froid (-)
3. Manche = masse
4. Pointe
5. Bague
6. Manche
7. Étrier de retenue de câble
PROMIX22U_v3
Sorties groupe & mix
Fiche (mâle)
