15. VU METER – wskaźnik poziomu sygnału.
Diodowy LED czteropoziomowy wskaźnik poziomu sygnału MASTER MIX.
16. MASTER MIX GAIN Control – główny regulator poziomu sygnału wyjściowego z
miksera.
Regulator MASTER MIX GAIN Control reguluje poziom sygnału na wyjściach:
STEREO OUTPUTS oraz REC OUTPUT.
17. TAPE/REC to PHONES – przełącznik sygnału TAPE INPUT.
Przełącznik TAPE/REC TO PHONE kieruje sygnał z wejścia TAPE INPUT (12) na
regulator PHONES CONTROL (19)
18. TAPE/REC to MASTER - przełącznik sygnału TAPE INPUT
Przełącznik TAPE/REC TO MASTER kieruje sygnał z wejścia TAPE INPUT (12) na główny
regulator poziomu sygnału wyjściowego z miksera (16) MASTER MIX GAIN Control.
19. PHONES CONTROL- podsłuch sygnału na słuchawki.
Regulator ten umożliwia monitorowanie sygnału MASTER MIX. Regulowany sygnał jest
doprowadzony do gniazda słuchawkowego PHONES (11).

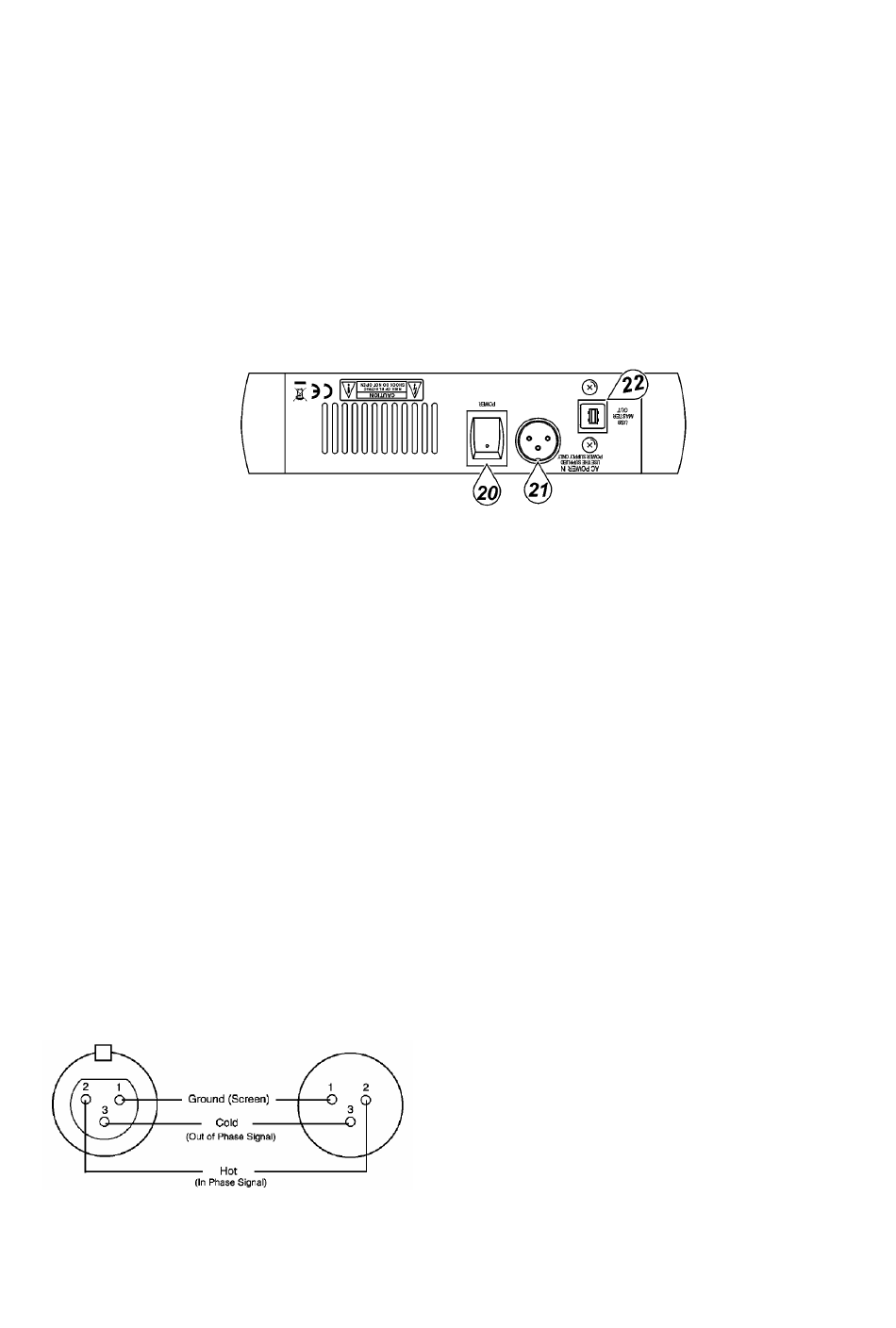

d. PANEL TYLNY MIKSERA
20. MAIN POWER – włącznik zasilania miksera.
Przy pomocy tego włącznika włącza się i wyłącza mikser. Włącznik w pozycji ON załącza
zasilanie miksera.
UWAGA: Pamiętaj aby przed włączeniem zasilania miksera był on połączony całkowicie z
systemem nagłaśniającym. (Zaleca się przekręcenie regulatora MASTER MIX
maksymalnie w lewą stronę).
21. AC POWER Input – gniazdo zasilania miksera
Podłącz 3-pinowy wtyk zasilacza do gniazda zasilania miksera, a następnie zasilacz do
sieci energetycznej.
e. USB
22. USB CONNECTION – port USB.
Port USB przeznaczony jest do odtwarzania muzyki MP3 lub innych plików audio z
komputera. Sygnał podawany jest na kanał stereo 4/5/USB. Przez port USB możesz
również rejestrować sygnał z miksera.
UWAGA: Zawsze przed przyłączeniem bądź rozłączeniem przewodu USB wycisz kanał
4/5/USB przez skręcenie regulatorów LEVER L oraz LEVEL R maksymalnie w lewą stronę.
4. Złącza.
Do miksera można podłączać urządzenia z sygnałem niesymetrycznym. W tym celu należy stosować
monofoniczne wtyki typu Jack 6,3mm lub w przypadku stosowania wtyków stereofonicznych połączyć
pierścień z tuleją masową wtyczki. Nigdy nie używać połączeń asymetrycznych przy wejściu MIC w
przypadku gdy ma być stosowany mikrofon z zasilaniem phantom.
Gniazdo
PROMIX22U_v3
Wtyk
32
HQPOWER
