4.

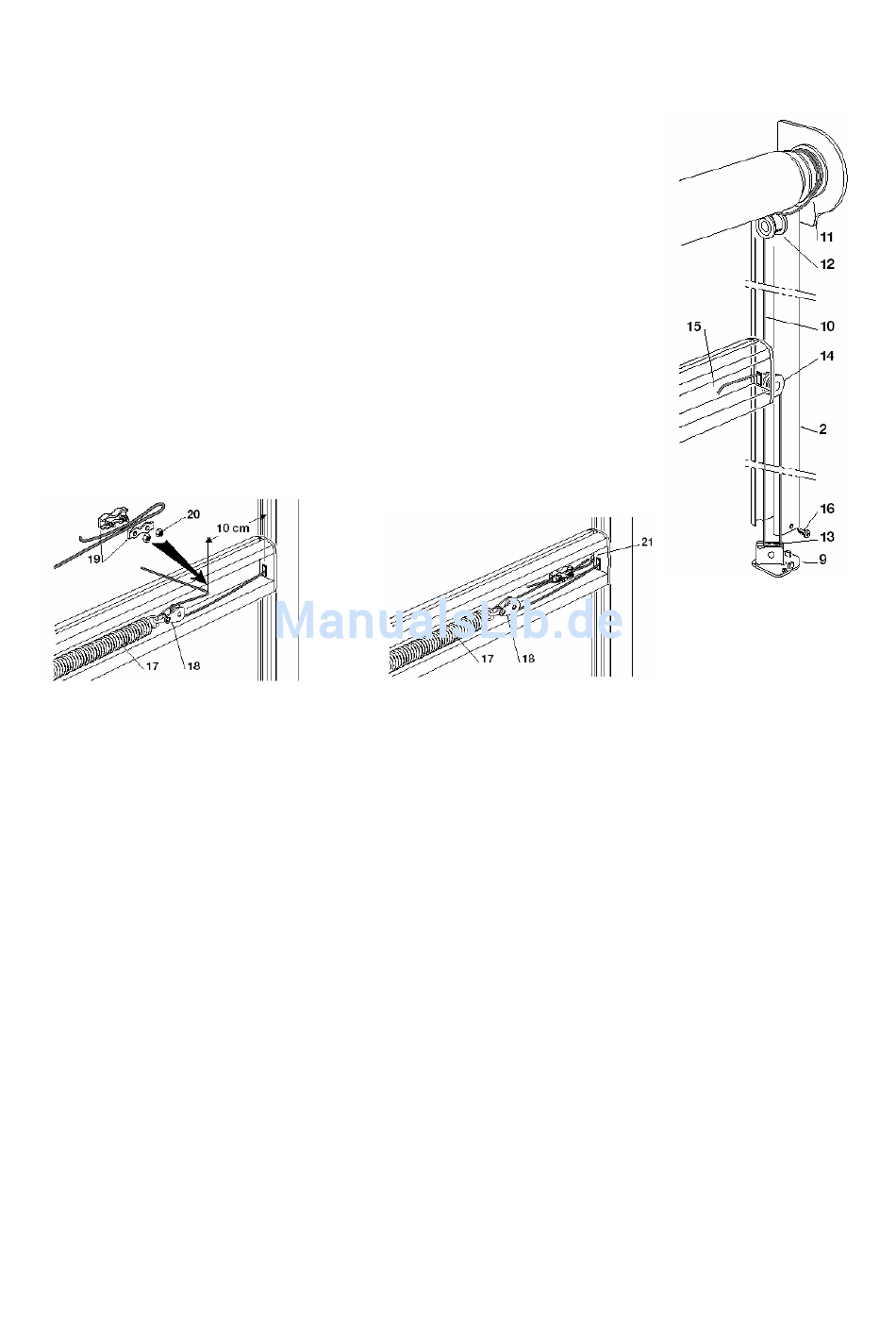

Anbringen und Einstellung der Seile
Das bewegliche Teil der Kassette und des Ausfallprofils abnehmen und die Abdeckung (9) des Abschlusses der
Führungsschienen (2) vorbereiten, wobei auf die korrekte Positionierung auf der rechten und linken Seite
entsprechend der Form der Führungsschienen zu achten ist.
Wenn das Material vollständig umwickelt ist, Seile (10) abwickeln und darauf
achten, dass sie nicht umwickelt werden, und überprüfen, ob die Seile 2-3 auf die
Spulen der Tuchwelle gewickelt sind. Die Seile in die Führungsschienen einlegen,
wobei der Lauf über das Übertragungsrad einzuhalten ist (12-13-14), bis sie im
Ausfallprofil eingeführt werden.
Der Lauf über das Übertragungsrad (14) des Laufwagens des Ausfallprofils wird
erleichtert, wenn das Ende des Seils eingeknickt wird. Die Abdeckung (9) in die
Führungsschienen (2) setzen und mit Konterschrauben befestigen.
Die Feder (17) im Ausfallprofil in dessen Mitte einsetzen. Das gesamte Seil in das
Ausfallprofil ziehen, die Rolle (18) an jedes Seil befestigen und sie an die Feder
anbringen. Nochmals die Seile knicken, die von der Rolle laufen, circa 10 cm, und
zwei Ringe formen, indem sie in der Mitte der Klemmen (19) geschlossen werden
und die entsprechenden Muttern (20) angezogen werden. Rollen (18) an die Feder
(17) anbringen, wobei kontrolliert werden muss, dass sie sich in der Mitte des
Ausfallprofils befindet und die Feder spannen, indem die Östen der Seile in die
zwei Außenhaken gebracht werden (21).
HINWEIS! Beim Spannen der Feder ist äußerste Vorsicht geboten.
5. Einstellung der Endschalter
HINWEIS: Der elektrische Anschluss ist durch eine fachlich versierte Elektrofachkraft vorzunehmen, die
Installation ist nach den geltenden Normen auszuführen.
5.1 Der Motor ist mit einem Kabel mit vier Leitern ausgestattet, die die folgenden Funktionen haben:
- blauer Leiter
- brauner Leiter
- schwarzer Leiter
- gelb-grüner Leiter =
5.2
Der Motor wurde mit Endschalter geliefert, die auf zufällige Werte eingestellt sind.
Der
Motor ist mit einer Regulierschraube zur Einstellung der unteren Endlage (22) und einer
Regulierschraube zur Einstellung der oberen Endlage (23) ausgestattet. Mit jeder Schraube kann der
Fahrbereich des Rollos vergrößert (+) oder reduziert (-) werden.
5.3 Den Motor in Richtung „Ausfahren" einstellen und die Schraube (22) allmählich in Richtung „-"
stellen, bis die Endposition des Ausfallprofils circa 30 mm vom Ende der Führungsschienen erreicht
wird, wobei die untere Abdeckung nicht zu berühren ist. Wenn sich dies beim ersten Versuch nicht
erreichen lässt, ist erst der Motor in Richtung „Einfahren" einzustellen, anschließend noch in Richtung
„Einfahren" durch rechtzeitiges Drehen der Schraube (22) in zwei Richtungen bis zum Erzielen des
erforderlichen Haltepunktes des Rollos.
5.4 Den Motor in Richtung „Einfahren" einstellen und die Schraube (23) allmählich in Richtung „-"
stellen, bis die Endposition des Ausfallprofils circa 5 mm von der Kassette erreicht wird. Wenn sich
dies beim ersten Versuch nicht erreichen lässt, ist erst der Motor in Richtung „Ausfahren" einzustellen,
dann nochmal „Einfahren" durch rechtzeitiges Drehen der Schraube (22) in zwei Richtungen bis zum
Erzielen des erforderlichen Haltepunktes des Rollos.
6
=
gemeinsam
=
Ausfahren/Einfahren
=
Ausfahren/Einfahren
Erdung
