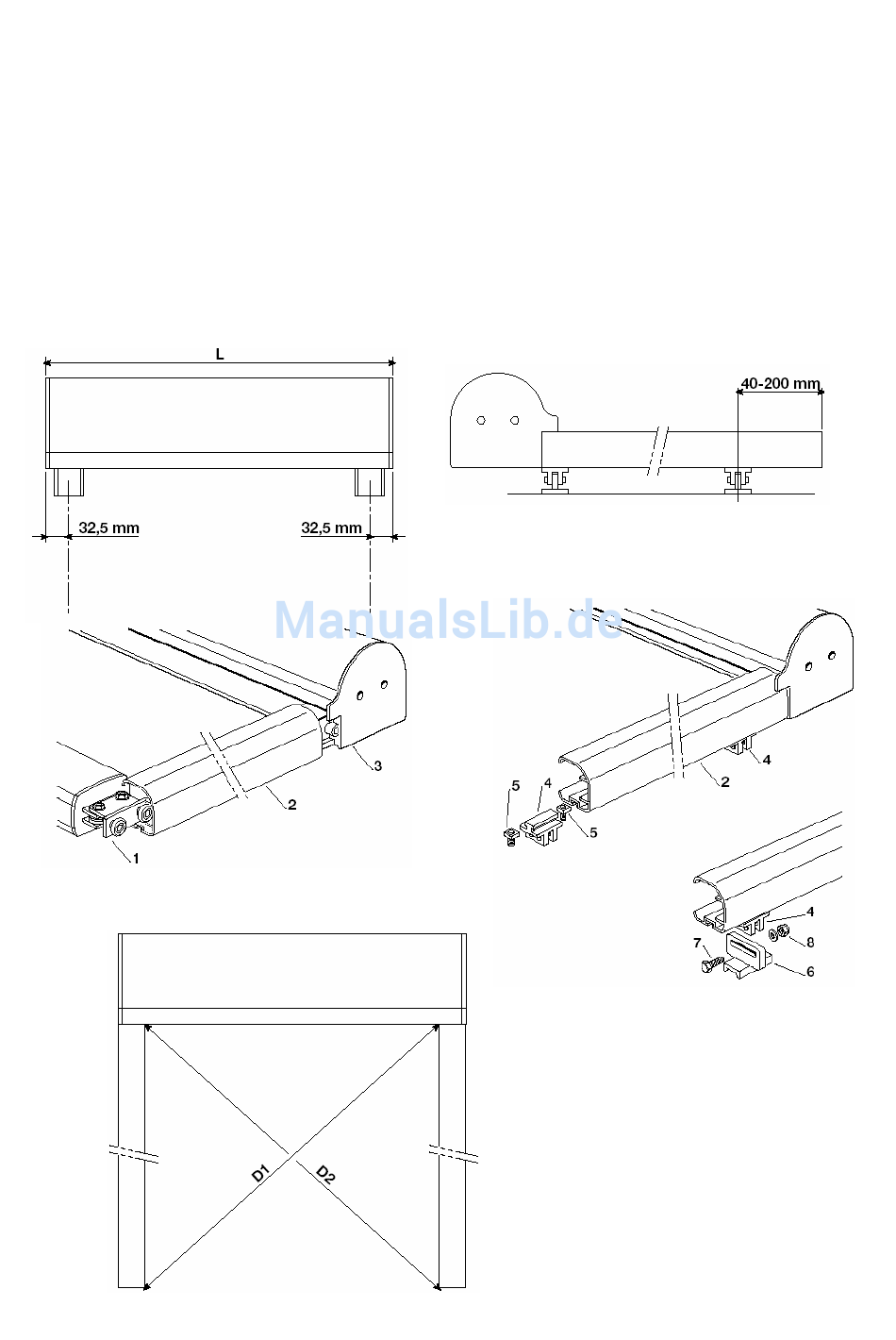

Die Rollen (1) des Ausfallprofils in die Führungsschienen (2) einsetzen, anschließend die Führungsschienen
seitlich in die Kassette führen und einschieben.
In die Führungsschienen (2) größere Teile der Stützen (4) schieben, wobei zur Sicherheit beidseitig zwei
quadratische Kopfmuttern (5) vor und nach der letzten Befestigung anzubringen sind.
Die Konstruktion so positionieren, dass zwei Elemente Stützen (4-6) sich verzahnen und diese mit
entsprechenden Schrauben (7) verbinden, jedoch keine Muttern anziehen.
Überprüfen, ob. die Führungsschienen parallel zueinander und rechtwinklig zur Kassette und zum Ausfallprofil
liegen, dies wird durch Messen zweier Diagonalen „D1" und „D2" geprüft, die identisch sein müssen.
HINWEIS: Besonders ist auf die Überprüfung zu achten, denn die Parallelität zwischen den Führungsschienen
und die Rechtwinkligkeit zur Kassette sind grundlegende Bedingungen für eine einwandfreie Funktion der
Rollos.
Nach der Kontrolle der ordnungsgemäßen Positionierung der Struktur sind alle Muttern der Schrauben an den
Verbindungen der Stützen nachzuziehen.
5
