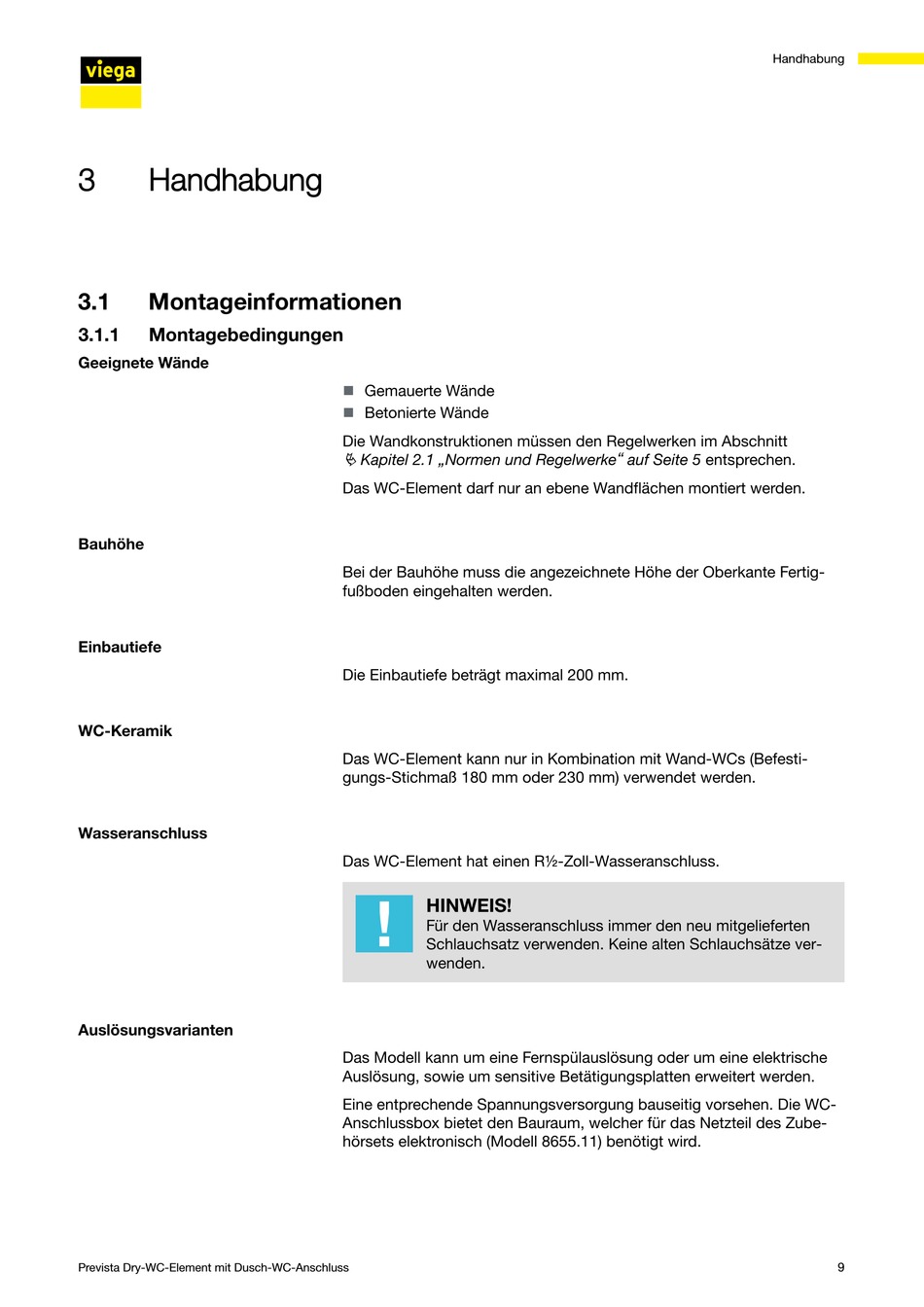

Viega Prevista Dry-WC-Element 8522.35 Gebrauchsanleitung Seite 9

3 Handhabung
3.1 Montageinformationen
3.1.1 Montagebedingungen
Geeignete Wände
Bauhöhe
Einbautiefe
WC-Keramik
Wasseranschluss
Auslösungsvarianten
Prevista Dry-WC-Element mit Dusch-WC-Anschluss
Gemauerte Wände
n
Betonierte Wände
n
Die Wandkonstruktionen müssen den Regelwerken im Abschnitt
Ä Kapitel 2.1 „Normen und Regelwerke" auf Seite 5 entsprechen.
Das WC-Element darf nur an ebene Wandflächen montiert werden.
Bei der Bauhöhe muss die angezeichnete Höhe der Oberkante Fertig‐
fußboden eingehalten werden.
Die Einbautiefe beträgt maximal 200 mm.
Das WC-Element kann nur in Kombination mit Wand-WCs (Befesti‐
gungs-Stichmaß 180 mm oder 230 mm) verwendet werden.
Das WC-Element hat einen R½-Zoll-Wasseranschluss.
HINWEIS!
Für den Wasseranschluss immer den neu mitgelieferten
Schlauchsatz verwenden. Keine alten Schlauchsätze ver‐
wenden.
Das Modell kann um eine Fernspülauslösung oder um eine elektrische
Auslösung, sowie um sensitive Betätigungsplatten erweitert werden.
Eine entprechende Spannungsversorgung bauseitig vorsehen. Die WC-
Anschlussbox bietet den Bauraum, welcher für das Netzteil des Zube‐
hörsets elektronisch (Modell 8655.11) benötigt wird.
Handhabung
9
