EINFÜHRUNG
Diese Anleitung enthält Informationen zur Installation, zum Gebrauch und zur Wartung
des Bariatrischen Pflegesystems Citadel™ Plus von Arjo. Diese Betten verfügen über eine
Reihe von Funktionen, die für die optimale Pflege und Sicherheit sowohl für den Patienten
als auch für die Pflegekraft sorgen.
Produktübersicht
X
W
V
U
T
A. Fußteil
B. Sicherheitsseite am Fußende
C. Oberschenkelsegment
D. Sitzsegment
E. Rückenlehne
F. Patienten-Bedienfelder
G. Sicherheitsseite am Kopfende
H. Bedienelemente für den Elektroantrieb
(siehe Seite 48)
I. Kopfbrett
J. Zubehörbuchse
K. Einklemmschutzsensor
L. Rollen
M. Buchse zur Aufnahme des
Patientenaufrichters
N. Lösehebel der Sicherheitsseite
O. Bedienelemente für Wiegen /
Patientenerfassung
12
AA
S
R
Q

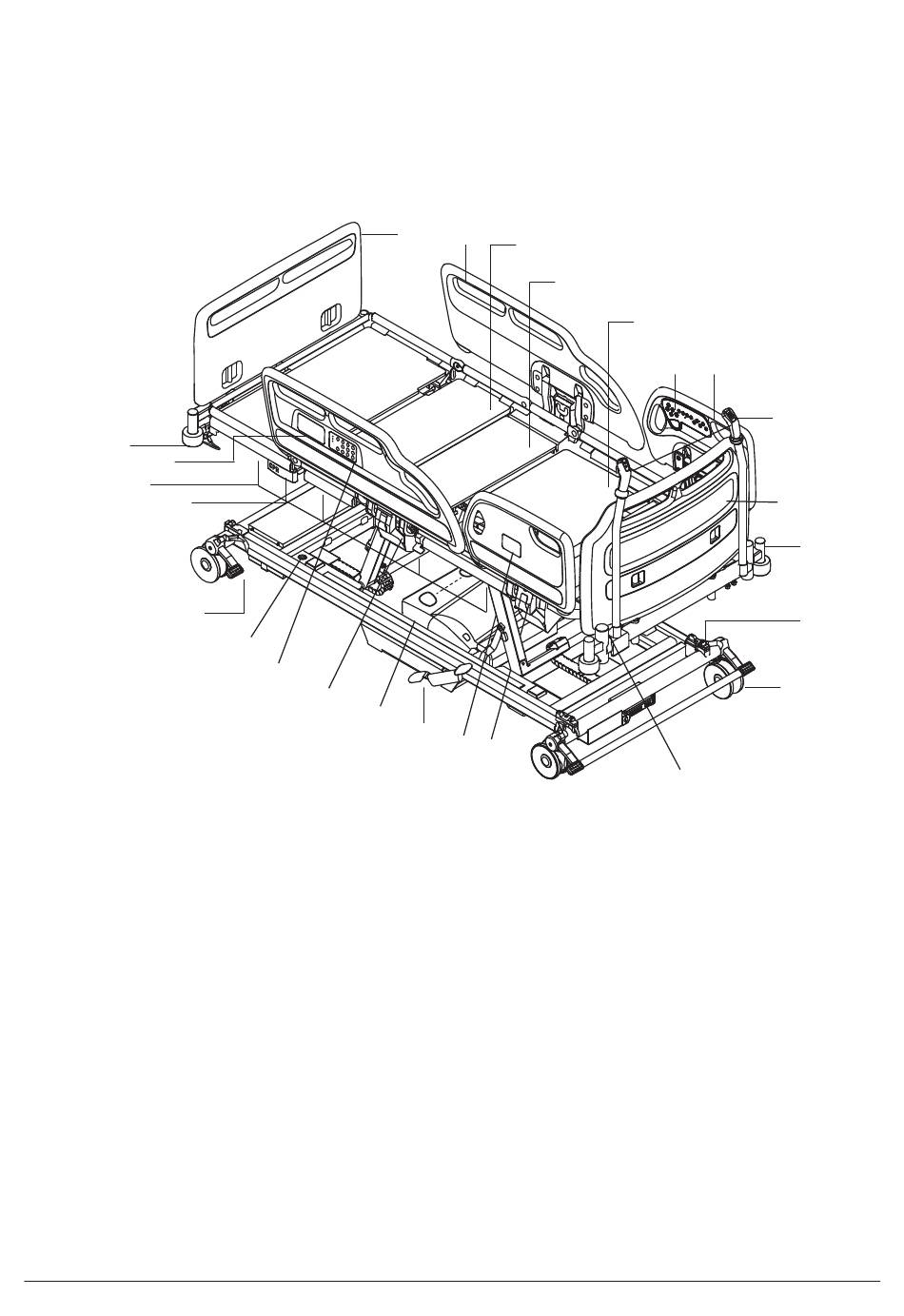

Abbildung 1: Produktübersicht
A B
C
D
P
O
N
P. Pedal zum Anheben des
Elektroantriebs
Q. Elektroantrieb
R. Drainagebeutel-Schiene
S. Anwender-Kontrollfeld (AKF;
Attendant Control Panel ACP)
T. Bremspedal am Fußende
U. CPR-Notfallauslösung
V. Breitenerweiterungen (insgesamt
acht, siehe Seite 26)
W. Bedienfelder für Pflegepersonal
X. Wandabweiseroller
AA. Nivellieranzeige
In dieser Ansicht nicht gezeigt:
Y. Verlängerungslasche für das Fußteil
(siehe Seite 25)
Z. Blauer Verriegelungshebel für die
Erweiterung (siehe Seite 25)
