NLSW®45-3 Ex SIL1Analog (Gg)
F3.x Ex SIL1
5.4

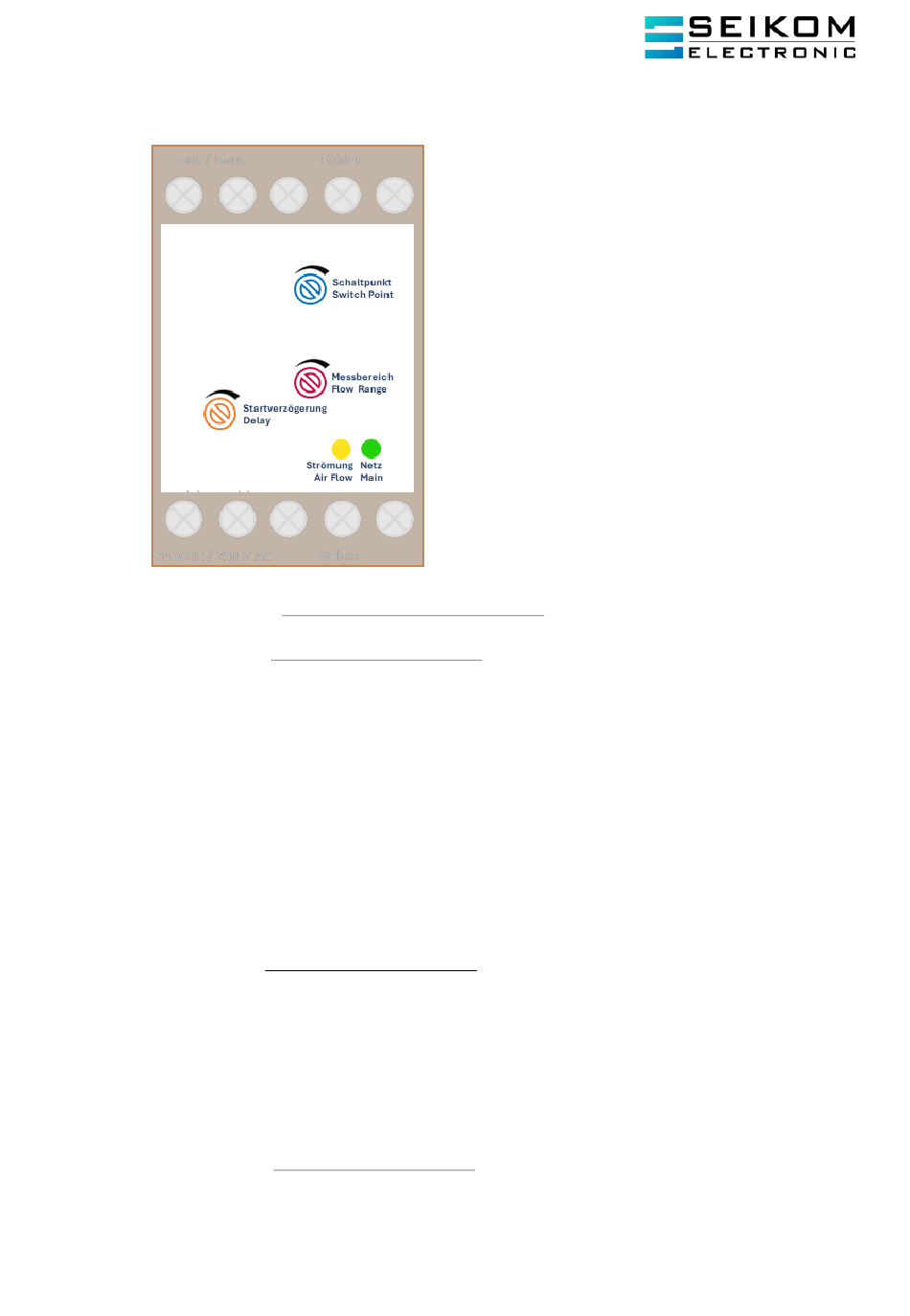

Anpassung der Einstellungen am NLSW®45-3 Ex SIL1 Analog
a)
Potentiometer
(unempfindlich) einstellen.
b)
Potentiometer "Startverzögerung / Delay"
brückungszeit ca. 5 ... 60 Sekunden einstellen (Linksanschlag ca. 5 Sekunden/
Rechtsanschlag ca. 60 Sekunden)
c)
Netzspannung anlegen [rot]. Die beide LEDs leuchten. Das Gerät ist innerhalb von
2 Sekunden betriebsbereit.
d)
Die gelbe LED leuchtet (kurz) auf und verlöscht wieder, sobald die eingestellte
Anlaufüberbrückungszeit abgelaufen ist. Das Relais ist in dieser Zeit angezogen.
e)
Luftströmungserzeuger einschalten.
f)
Vor der Schaltpunkteinstellung sollte das Gerät mindestens 2 Minuten unter
Betriebsverhältnissen (mit Strömung) laufen.
Schaltpunkteinstellung
a)
Die Schaltpunkteinstellung erfordert eine feinfühlige Einstellung am Potentiometer und
erfolgt unabhängig vom Strom-/Spannungsausgang.
b)
Potentiometer „Schaltpunkt / Switch Point"
die gelbe LED leuchtet und das Ausgangsrelais anzieht. Um stabile Schaltverhältnisse zu
erreichen, sollten Sie leicht über den Schaltpunkt hinaus drehen.
Einstellung des Strom- bzw. Spannungsausgangs
a)
Strommessgerät oder SPS an Iout (oder Spannungsmessgerät an Uout) anschließen und
Stromwert bzw. Spannungswert messen.
b)
Ab Werk erstreckt sich das Analogsignal auf den Messbereich 0,2 ... 20 m/s – entspricht
4 ... 20 mA bzw. 0 ... 10 V. Der Messbereich oder Messwert für Iout / Uout kann anhand des
Potentiometers „Meßbereich / Flow Range" eingestellt werden.
c)
Die Strömungseinstellung mit der SPS anlernen/überprüfen, indem der Luftstrom geändert
oder ausgeschaltet wird.
+49 2058 2044 • info@seikom-electronic.com • www.seikom-electronic.com
„Schaltpunkt
/
Switch
Point"
[dunkelblau]
[orange]
auf die gewünschte Anlaufüber-
(dunkelblau)
langsam nach rechts drehen, bis
auf
Linksanschlag
Seite 17
