marposs Quick digit S12,5 BASIC Gebrauchsanweisung
Verwandte Anleitungen für marposs Quick digit S12,5 BASIC
Inhaltszusammenfassung für marposs Quick digit S12,5 BASIC

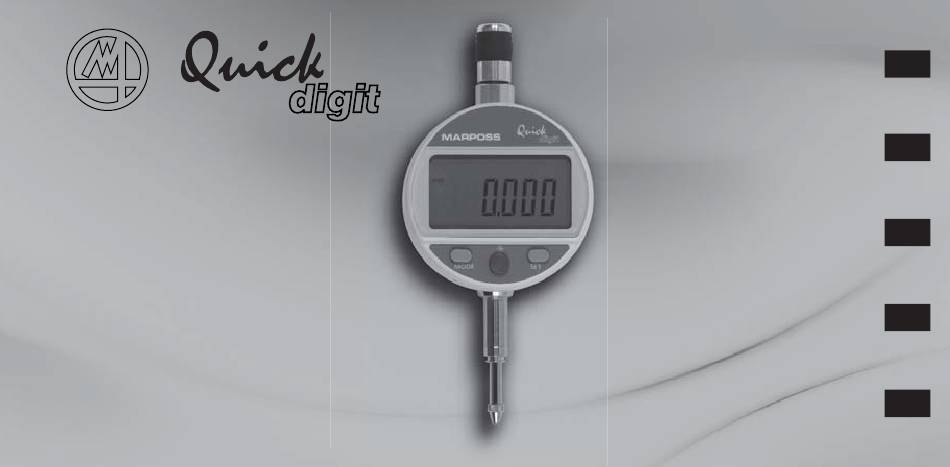

- Seite 1 DIAL GAUGE S12,5 BASIC COMPARATEUR INSTRUCTIONS MESSUHR MODE D’EMPLOI GEBRAUCHSANWEISUNG COMPARADOR MANUALE D’USO MODO DE EMPLEO COMPARATORE...
- Seite 2 Installing and replacing the battery No. 0 No. 0 (0,4x2.5mm) (or Power cable) Mise en place et remplacement de la batterie (ou câble Power) Einbau und Austausch der Batterie (oder Power Kabel) Installazione e sostituzione della batteria (o del cavo di alimentazione) Colocación y sustitución de la batería (o cable Power) Lithium 3V, type CR2032...
- Seite 3 Diagram for rear fi xings Schéma de fi xation arrière Schema für die Befestigung hinten Schema di fi ssaggio posteriore Esquema de fi jación posterior...
- Seite 4 123. 4 56 123. 4 56 MODEMINMAX PRESET TOLINPUT PRESET TOLINPUT MODEMINMAX...
- Seite 12 123. 4 56 123. 4 56 MODEMINMAX PRESET TOLINPUT MODEMINMAX PRESET TOLINPUT...
- Seite 20 123. 4 56 123. 4 56 MODEMINMAX PRESET TOLINPUT PRESET TOLINPUT MODEMINMAX...
- Seite 21 Mode Taste Preset Modus Set Taste Anzeige von 0.00005’’ «Favoriten» Taste Einfrieren des Messwertes Einspannschaft Datenversand Abhebekapsel Kugeltaster Ø2 / M2.5 Lagerung für Proximity Kabel Lagerung für Batterie oder Power Kabel Masseinheit (mm / INCH) Zeichen +/- Batterie schwach...
- Seite 22 1. Funktionalitäten des Instruments: Die Funktionen zu wählen MODE Mit der Taste „Favoriten“ kann man der hauptsächlich verwendeten Funktion einen direkten Zugriff zuzuweisen (siehe Kap. 4). Ermöglicht die Zuweisung eines Presetwertes, die Quittierung einer Auswahl und die Steuerung des Ausschaltens des Instruments. Der SIS Modus ermöglicht Standardmässig das automatische Ausschalten ohne Verlust der Anfangseinstellung (siehe Kap.5 ).
- Seite 23 3. Grundfunktionen: Jede kurze Betätigung von ermöglicht einen direkten Zugriff auf die Grundfunktionen: MODE 123. 4 56 MODE Inch Unit Wahl der Einheit (mm oder Inch) MODE -000. 0 00 nächste Ziffer 0...9 PRESET speichern MODE PRESET INPUT MODE + 0. 0 00 - 0.
- Seite 24 4. Favoriten-Taste Die „Favoriten-Taste“ ermöglicht den direkten Zugriff auf eine zuvor bestimmte Funktion und kann entsprechend der Bedürfnisse des Nutzers konfi guriert werden. Um der „Favoriten-Taste“ eine Funktion zuzuordnen, muss man lange auf drücken und dann die gewünschte Funktion wählen: Datenversand Einfrieren 0 dAtA...
- Seite 25 Es ist möglich, das Instrument für eine lange Zeit des Nichtgebrauchs vollständig auszuschalten, aber das erfordert eine Rückstellung beim Einschalten (Verlust des Referenzwertes). 123. 4 56 - Lange (>4s) Drücken auf MODE >4s 6. Rücksetzen des Instruments Man kann die Werkseinstellungen des Instruments jederzeit mit einem langen (>4s), gleichzeitigen Drücken bis zur Anzeige der Meldung CLEAr auf wiederherstellen.
- Seite 26 9. Liste der wesentlichen Rücksteuerungen Auswahl un Konfi guration Abfragen CHA+ / CHA- Wechsel der Messrichtung CHA? Messrichtung? FCT0 ...9...A...F Zuordnung der Funktion „Favorit“ FCT? Funktion „Favorit“ aktiv? MM / IN Wechsel der Masseinheit UNI? Masseinheit aktiv? KEY? Tastatursperre? PRE [+/-]xxx.xxx Änderung des Presetwertes PRE? Presetwert?
- Seite 27 10. Spezifi zierungen Messbereich: 12.5mm 25mm 50mm 100mm 150mm Fehlergrenze (Stufe 0.01mm): 10μm 10μm 20μm 20μm 20μm (±1 digit) Fehlergrenze (Stufe 0.001mm): 4μm 5μm 7μm 8μm 10μm Wiederholbarkeit: 2μm Gewicht: 175g 220g 280g Messkraft (Standard): 0.65-0.9N 0.65-1.15N 1.25-2.7N 1.6-3.5N 2.2-5.7N Maximale Bewegungsgeschwindigkeit: 1.7m/s Anzahl der Messungen pro Sekunde:...
- Seite 28 123. 4 56 123. 4 56 MODEMINMAX PRESET TOLINPUT PRESET TOLINPUT MODEMINMAX...
- Seite 36 123. 4 56 123. 4 56 MODEMINMAX PRESET TOLINPUT PRESET TOLINPUT MODEMINMAX...
- Seite 44 Changes without prior notice Sous réserve de toute modifi cation Änderungen vorbehalten Soggetto a modifi ca senza preavviso Reservados los derechos de modifi cación sin previo aviso Edition 2011.12 / NEU-289-B-EFDIS / 681.289.02 D8010000M7...
