Den Gewindebolzen so weit einschrauben, dass er
3.
noch 5 bis 9 mm aus der Wand ragt.

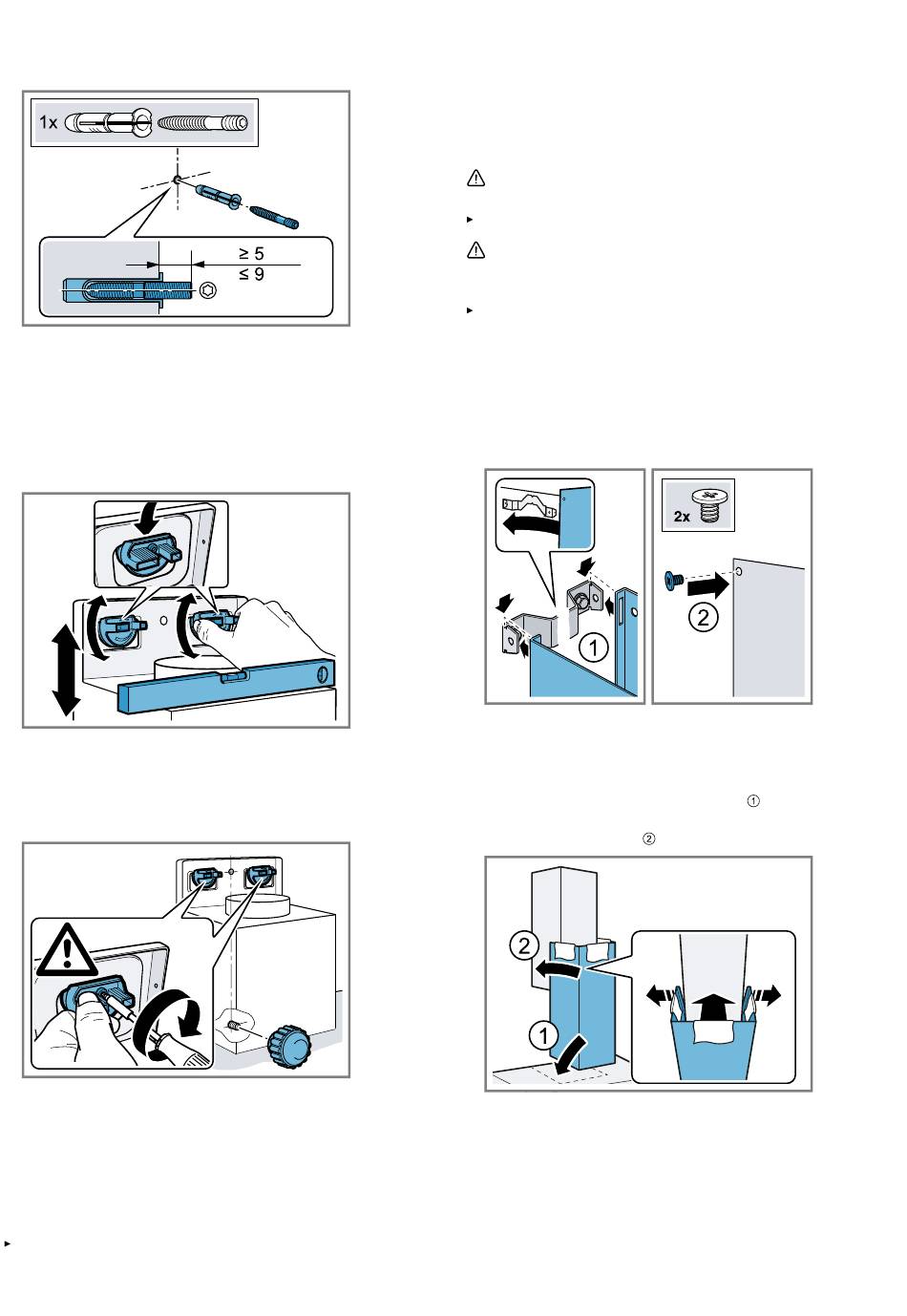

Gerät montieren
Die Schutzfolie des Geräts zuerst an der Rückseite
1.
und nach der Montage vollständig abziehen.
Das Gerät so einhängen, dass es fest an den Aufhän-
2.
gungen einrastet.
Um das Gerät waagerecht auszurichten, die Aufhän-
3.
gungen drehen.
Bei Bedarf das Gerät nach rechts oder links verschie-
ben.
Die Schrauben für die Aufhängungen fest anziehen
4.
und dabei die Aufhängungen festhalten.
Die Rändelmutter fest andrehen.
5.
Verrohrung
Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den
Anschlussbereich vorher glätten.
Wir empfehlen die Verrohrung mit einem Abluftrohr
Ø 150 mm.
Abluftverbindung herstellen (Abluftrohr Ø 150ºmm)
Das Abluftrohr direkt am Luftstutzen befestigen und
abdichten.
Abluftverbindung herstellen (Abluftrohr Ø 120 mm)
Den Reduzierstutzen am Luftstutzen befestigen.
1.
Das Abluftrohr am Reduzierstutzen befestigen.
2.
Die Verbindungsstellen abdichten.
3.
Kaminverblendung montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Schutzhandschuhe tragen.
WARNUNG ‒ Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts können das
Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder einklemmen.
Um die Kaminverblendungen zu trennen, das Klebe-
1.
band entfernen oder die Kaminverblendung aus der
Schutzverpackung nehmen.
Sofern vorhanden die Schutzfolien an beiden Kamin-
2.
verblendungen entfernen.
Die obere Kaminverblendung mit den 2 Schrauben
3.
seitlich an den Haltewinkel schrauben.
Hinweis: Um Kratzer zu vermeiden, weiche Tücher
4.
als Schutz über die Kanten der äußeren Kaminver-
blendung legen.
Die untere Kaminverblendung auf dem Gerät aufset-
5.
zen und leicht auseinanderziehen.
Die untere Kaminverblendung über die obere Kamin-
6.
verblendung stülpen.
Die Tücher vorsichtig entfernen.
7.
