Seite 28
WARNING! Bitte lesen Sie diese Informationen sorgfältig durch, bevor Sie das Produkt verwenden, um Ihre Sicherheit zu gewährleisten. 17. Der Arm besteht aus einer stabilen Schnalle und einer Fundamenthalterung und verfügt über eine starke Tragfähigkeit von 300 kg. 18. Der Kipphebel kann um 180 Grad gedreht werden, wodurch der Ausleger flexibler mit einem großen Arbeitsbereich und hoher Arbeitseffizienz betrieben werden kann.

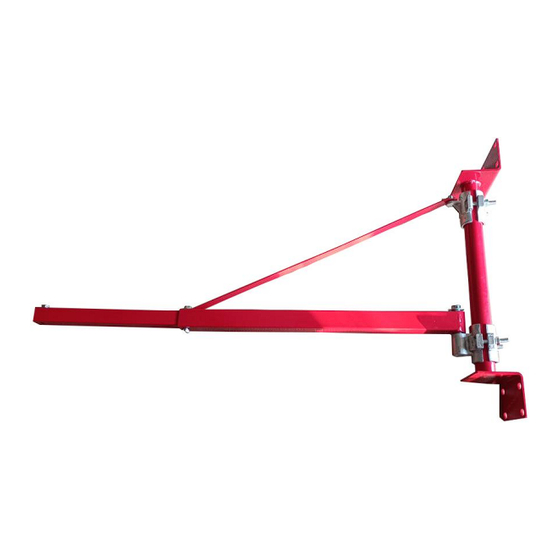

Heben von Gütern. Link Rod Locking Casting Rocker Arm Extension Arm Wall Mount 9. Product Parameter 11. Name: Elektrischer Hebe-Stützarm 12. Modell: HST-750 13. Max. Belastung: 3.00 kg (700-mm-Arm); 15 0 kg (1100 mm Arm) 14. Material: Stahl - 3 -...
Seite 30
15. Drehung : 180° 6. Parts List NEIN Bild Name Wandhalterung Kipphebel Verlängerungsarm m _ Verbindungsstange Locking C asting 1 _ Locking C asting 2 _ Locking C asting 3 _ Große Waschmaschine Schrauben (M12x70mm) Schrauben (M12x30mm) - 4 -...
Seite 31
Splint Benutzerhandbuch 5. Installation Steps Schritt 1 – Installieren Sie die Wandhalterung an der Wand und befestigen Sie sie mit den entsprechenden Dehnschrauben. Verwenden Sie die richtigen Werkzeuge, um sicherzustellen, dass der Stützarm fest angezogen ist. Bitte beachten Sie, dass Dehnschrauben nicht im Lieferumfang enthalten sind und vom Kunden separat erworben werden müssen.
Seite 32
HINWEIS: Ziehen Sie die Schrauben erst fest, wenn alle Teile installiert sind. Schritt 3 – Installieren Sie den Kipphebel + den Verlängerungsarm + die Verbindung Stab “ . Bitte stellen Sie sicher, dass die Schrauben und Muttern festgezogen sind . Link Rod Rocker Arm xtension...
Seite 33
Schritt 4 – Setzen Sie die große Unterlegscheibe in die Welle ein und setzen Sie den Kipphebel in den unteren Sicherungsgussstift ein. Installieren Sie dann die große Unterlegscheibe und den Splint. Achten Sie nach der Installation des Splints darauf, das Ende des Splints zu öffnen, um sicherzustellen, dass der Splint nicht aus dem Sicherungsstiftloch fallen kann.
Seite 34
Schritt 7 – Installieren Sie die elektrische Hebevorrichtung. Beziehen Sie sich auf das Diagramm unten, um den geeigneten Standort und die elektrische Hebevorrichtung für die Installation auszuwählen. A:700mm(Max) 300kg(Max) 150kg(Max) B:1100mm(Max) Standort A: Tragfähigkeit: Max. 300 kg, Arm: Max. 700 mm; Geeignet für 2200 Pfund elektrische Hebezeuge Standort B: Tragfähigkeit: Max.
