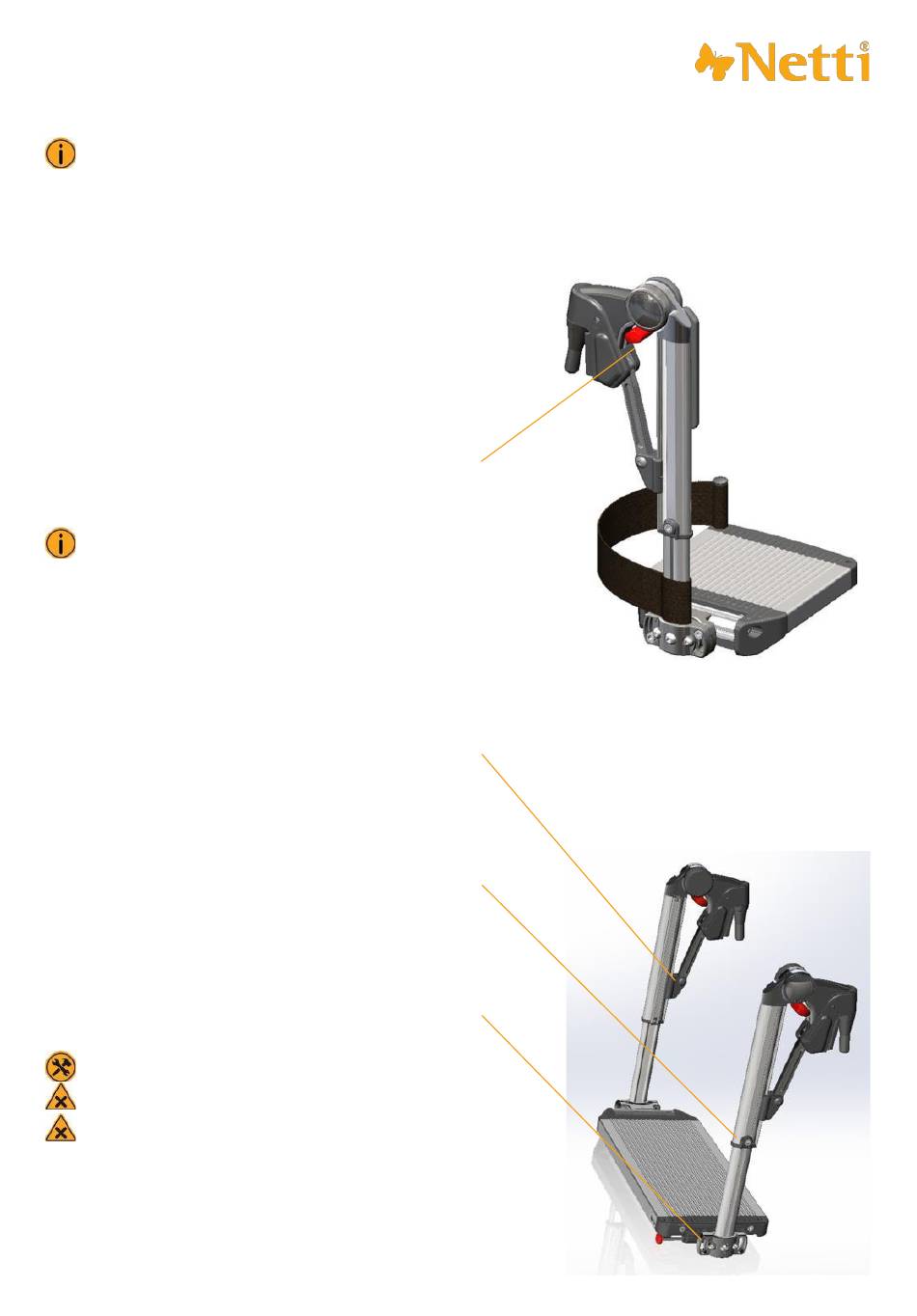

5.10.9 FESTSTEHENDE GRANDIS-BEINSTÜTZEN
Für die feststehenden Grandis-Beinstützen sind die
Halterungen für die Grandis-Beinstützenverlängerungen
erforderlich.
FESTSTEHENDE GRANDIS-BEINSTÜTZE MONTIEREN
• Klappen Sie die Fußplatten hoch.
• Halten Sie die Beinstütze im senkrechten Profil und setzen
Sie die Befestigungsschraube in einem nach außen
gerichtetem Winkel in die Grandis-
Beinstützenverlängerung.
• Schwenken Sie die Beinstütze nach innen und drücken Sie sie
leicht nach unten, bis sie in die Arretierungsposition geht.
BEINSTÜTZE ABNEHMEN
• Greifen Sie um das vertikale Profil herum und heben Sie dabei
den roten Feststellhebel mit Ihrer Hand an.
• Anheben und nachaußendrehen.
Die feststehende Grandis-Beinstütze kann auch mit einer
Fußplatte geliefert werden, diese parat zu bestellen ist
FESTSTEHENDE GRANDIS-BEINSTÜTZE
EINSTELLEN: FESTEN WINKEL EINSTELLEN
• Lösen Sie die Schraube auf der Außenseite des
vertikalen Profils.
• Schwenken Sie die Beinstütze in den gewünschten Winkel
und ziehen Sie die Schraube anschließend fest.
HÖHENEINSTELLUNG DER FUSSPLATTE:
• Lösen Sie die Schraube auf der Außenseite des
vertikalen Profils und
• Bewegen Sie die Fußplatte (oder das Fußbrett) in die
gewünschte Höhe. Anschließend ziehen Sie die Schraube fest.
WINKEL DER FUSSPLATTEN EINSTELLEN:
• Lösen Sie die beiden Schrauben an der Außenseite der
Fußplatte und drehen Sie die Fußplatte in den
gewünschten Winkel. Anschließend ziehen Sie die
Schraubenfest.
• Einzelheiten hierzu sind auch in Abschnitt 5.10.2 enthalten
5 mm-Inbusschlüssel
Niemals auf die Fußplattenstellen!
Das Fahrgestell niemals an den Beinstützen
.
anheben
Modell: Netti V BASE
Sprache: Deutsch Version: 2025-02
59
