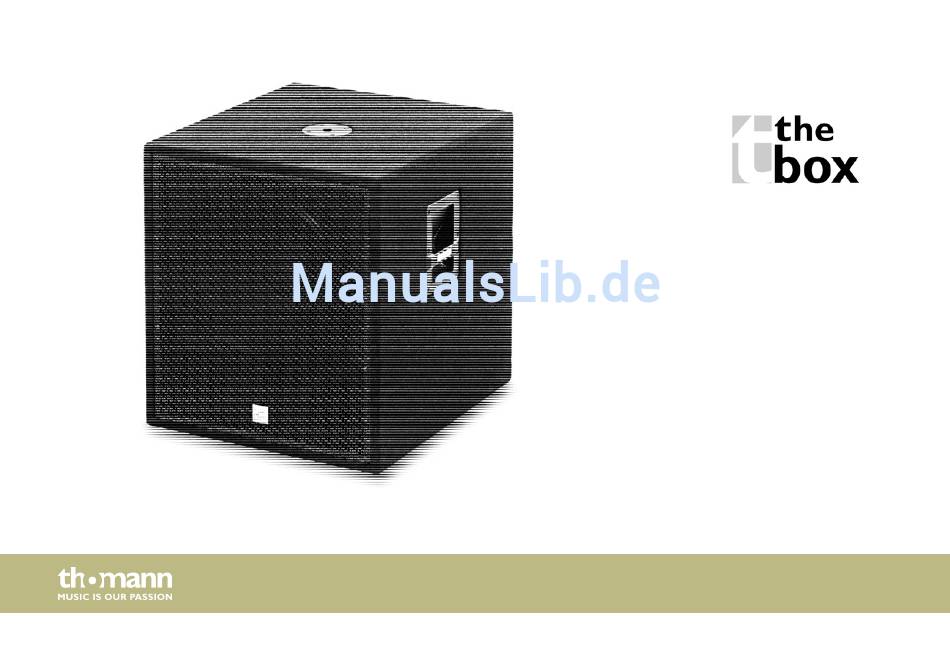

- Seite 1 PA18 ECO MKII passiver subwoofer bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 24.08.2015, ID: 339669...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation..............................12 4.1 Tipps zum Umgang mit Lautsprechern................... 14 4.2 Anschlüsse............................15 Technische Daten............................ 18 Umweltschutz............................19 PA18 ECO MKII... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. PA18 ECO MKII... -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. PA18 ECO MKII...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 9 Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. PA18 ECO MKII...
- Seite 10 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. passiver subwoofer...
-
Seite 11: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Leistungsmerkmale dieses passiven Subwoofers: Anschlussmöglichkeiten: 3 verriegelbare NL4-Buchsen (1+/1–) Eingebaute Frequenzweiche Hochständerflansch M20 an der Oberseite Schwarzer Filzbezug PA18 ECO MKII... -
Seite 12: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 13 Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. PA18 ECO MKII...
-
Seite 14: Tipps Zum Umgang Mit Lautsprechern
Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 15: Anschlüsse
Installation 4.2 Anschlüsse PA18 ECO MKII... - Seite 16 Installation 1 [INPUT] Eingang, ausgeführt als verriegelbarer NL4-Anschluss (1+/1–). 2 [THRU] Ausgang für einen weiteren Lautsprecher, parallel verdrahtet zum Eingang, ausge‐ führt als verriegelbarer NL4-Anschluss (1+/1–). 3 [TOP] Ausgang der Frequenzweiche, nutzbar zum Beispiel für einen Mittelhochtöner, aus‐ geführt als verriegelbarer NL4-Anschluss (1+/1–). passiver subwoofer...
- Seite 17 Installation NL4-Einbausteckverbinder für Die nebenstehende Abbildung zeigt die Belegung der verriegelbaren NL4-Einbausteckver‐ Lautsprecheranschlüsse binder. PA18 ECO MKII...
-
Seite 18: Technische Daten
Technische Daten Technische Daten Bestückung 1 × 18-Zoll-Bass-Lautsprecher Belastbarkeit 425 W (RMS), 1700 W (Peak) Impedanz 8 Ω Maximaler Schalldruck 100 dB Frequenzbereich 40 Hz … 250 Hz (–3 dB) Abmessungen (B × H × T) 600 mm × 650 mm × 650 mm Gewicht 41 kg passiver subwoofer... -
Seite 19: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. PA18 ECO MKII... - Seite 20 Notizen passiver subwoofer...
- Seite 21 Notizen PA18 ECO MKII...
- Seite 22 Notizen passiver subwoofer...
