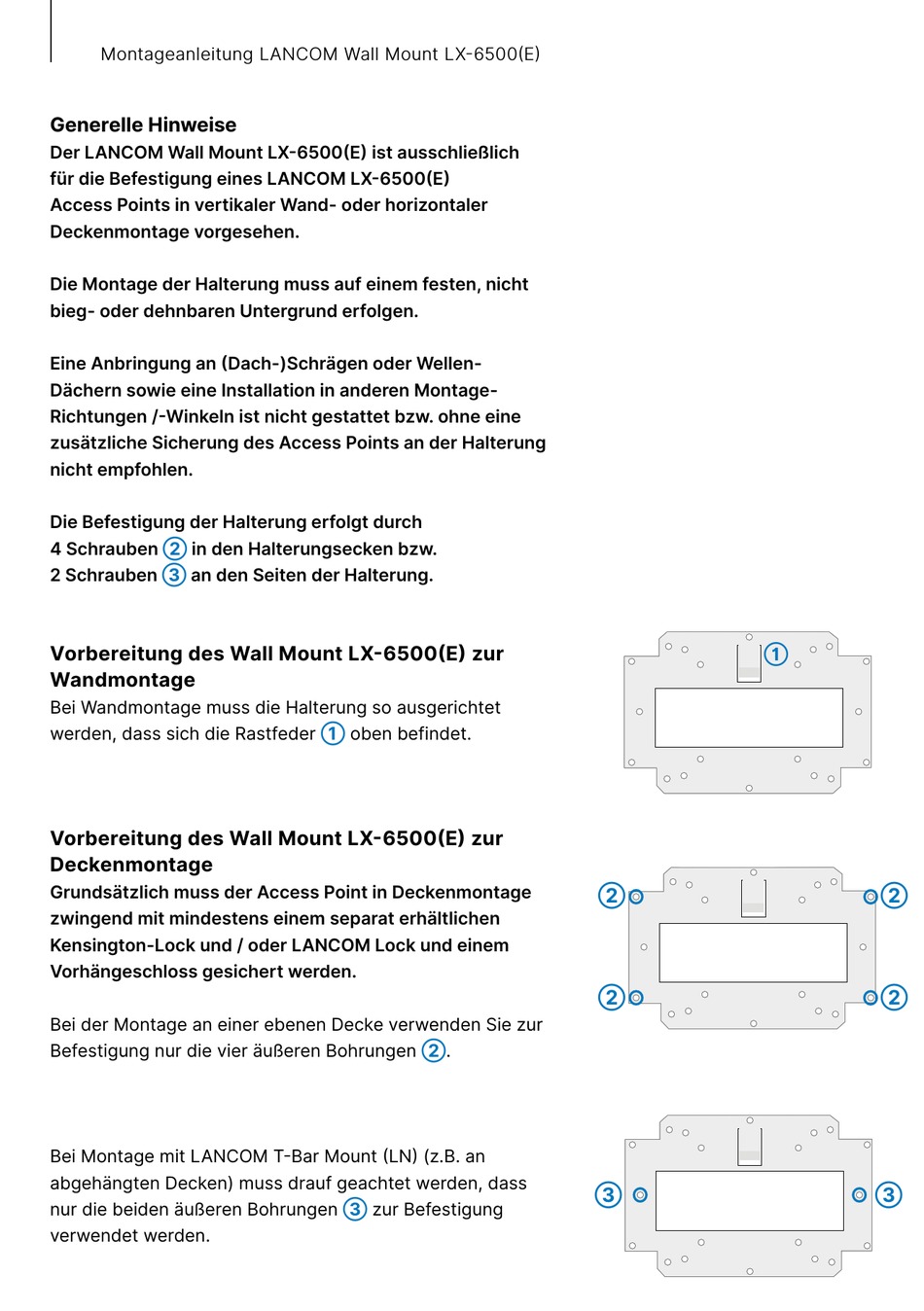

Montageanleitung LANCOM Wall Mount LX-6500(E)
Generelle Hinweise
Der LANCOM Wall Mount LX-6500(E) ist ausschließlich
für die Befestigung eines LANCOM LX-6500(E)
Access Points in vertikaler Wand- oder horizontaler
Deckenmontage vorgesehen.
Die Montage der Halterung muss auf einem festen, nicht
bieg- oder dehnbaren Untergrund erfolgen.
Eine Anbringung an (Dach-)Schrägen oder Wellen-
Dächern sowie eine Installation in anderen Montage-
Richtungen /-Winkeln ist nicht gestattet bzw. ohne eine
zusätzliche Sicherung des Access Points an der Halterung
nicht empfohlen.
Die Befestigung der Halterung erfolgt durch
4 Schrauben ➁
in den Halterungsecken bzw.
2 Schrauben ➂
an den Seiten der Halterung.
Vorbereitung des Wall Mount LX-6500(E) zur
Wandmontage
Bei Wandmontage muss die Halterung so ausgerichtet
werden, dass sich die Rastfeder
Vorbereitung des Wall Mount LX-6500(E) zur
Deckenmontage
Grundsätzlich muss der Access Point in Deckenmontage
zwingend mit mindestens einem separat erhältlichen
Kensington-Lock und / oder LANCOM Lock und einem
Vorhängeschloss gesichert werden.
Bei der Montage an einer ebenen Decke verwenden Sie zur
Befestigung nur die vier äußeren Bohrungen ➁.
Bei Montage mit LANCOM T-Bar Mount (LN) (z.B. an
abgehängten Decken) muss drauf geachtet werden, dass
nur die beiden äußeren
verwendet werden.
➀
oben befindet.
Bohrungen ➂
zur Befestigung
➀
➀
➁
➁
➂
➁
➁
➂
