Yokis MVR500MRP Bedienungsanleitung

FuNK: rollladenmodul
MVr500MrP 5454469 Funk: rollladenmodul PoWer
MVr500MrPX 5454470 Funk: rollladenmodul mit außenantenne PoWer
Funktion
Dieses Modul gestattet die Steuerung und Zentralisierung von Rollläden, Fensterläden
und Markisen entweder über verkabelte Taster oder über Yokis-Fernbedienungen.
Kompatibilität
Das Modul MVR500MRP(X) ist mit allen Motoren mit drei Leitern kompatibel
(gemeinsamer Leiter, Öffnen, Schließen). Die Endschalter können elektrisch oder
elektronisch sein und auf dem Rollladen selbst eingestellt werden. Bei mechanischen
Endschaltern wird die Bewegung des Rollladens durch die Anschläge festgelegt, die den
Rollladen mechanisch stoppen. In diesem Fall erfasst das Modul MVR500MRP(X) eine
Überlast und unterbricht umgehend die Motorversorgung. Das Modul MVR500MRP(X)
ist auch mit den Motoren mit vier Leitern (Phase, Nullleiter, Hochfahren, Herunterfahren)
im Dauersteuermodus Hochfahren oder Herunterfahren kompatibel. Sie ist nicht mit
Rohrmotoren mit integriertem Funkempfänger kompatibel.
teCHNiSCHe dateN
Motorleistung 3 oder 4 Leiter
Netzspannung
umgebungstemperatur
relative Feuchtigkeit
Modulverbrauch
Funkfrequenz
abmessungen

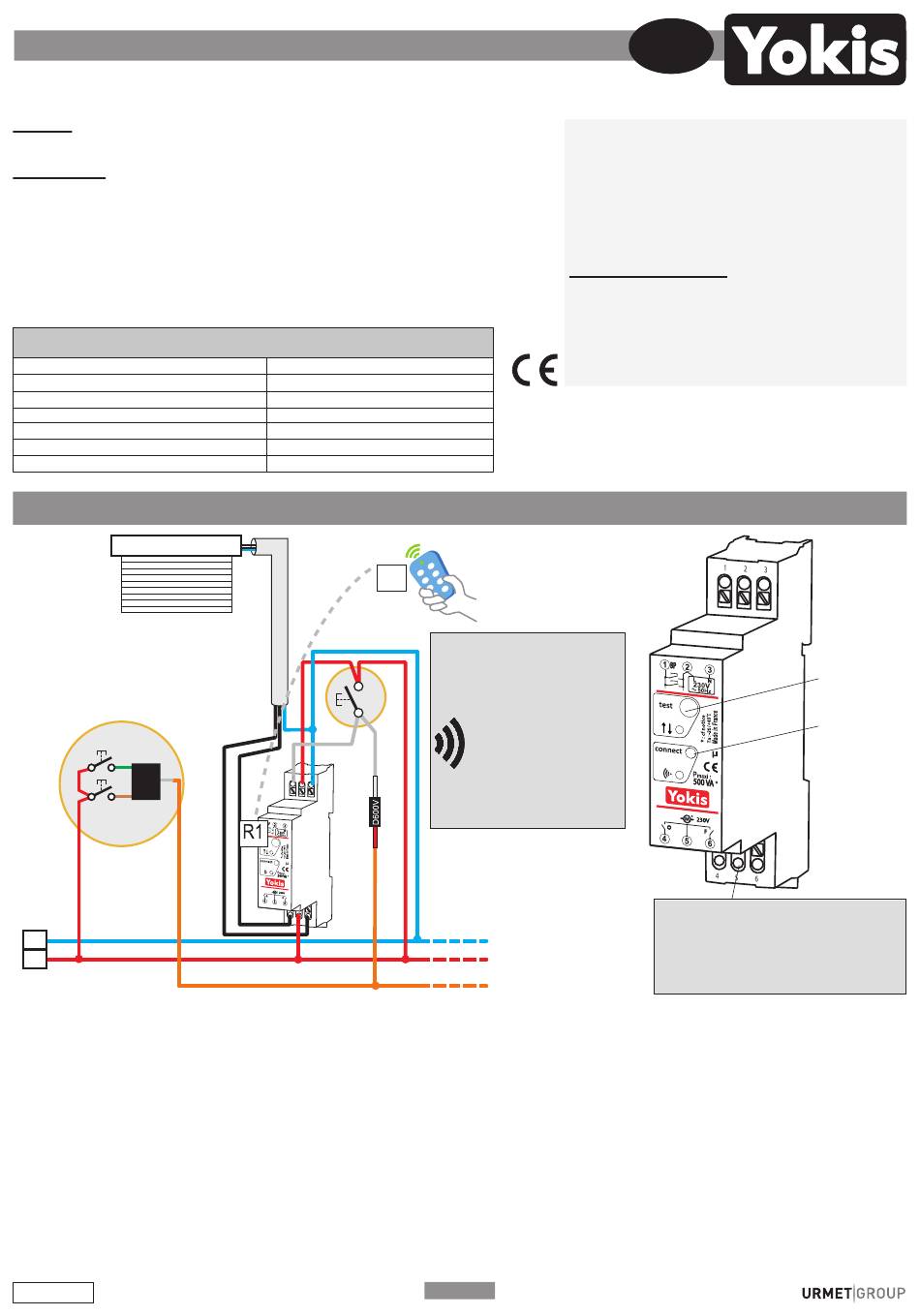

VERKABELUNG
Rolladen
Zentralisierte Steuerung
mit nicht verriegeltem
Serientaster
Herunterfahren
R12M
Hochfahren
230V
50Hz
N
L
Gemäß den einzelstaatlichen Vorschriften muss das Modul von Fachpersonal in einer für den Endanwender unzugänglichen Position installiert
werden. Zur Einhaltung der Sicherheitsvorschriften muss das Modul an eine Stromleitung angeschlossen werden, die vorgelagert durch einen 10A-
Leitungsschutzschalter mit C-Kurve geschützt ist. Die Verkabelungen am Modul nur dann ausführen, wenn kein Strom anliegt. Im Fall einer
dreiphasigen Schalttafel muss die Versorgungsphase der Module dieselbe wie die des Pilotleiters sein. Anlagenpläne für die Verkabelung in
dreiphasigen Systemen erhalten Sie bei unserem Kundendienst.
1. Die Netzspannung zwischen den Klemmen 'L' und 'N' anschließen.
2. Den lokalen Taster zwischen den Klemmen 'L' und 'BP' anschließen. Sollten Sie einen nicht verriegelten Serientaster einbauen wollen, verwenden
Sie unbedingt das Zubehörteil Yokis R12M, Cod. 5454073.
achtung: Überprüfen Sie, wenn der abstand des tasters mehr als drei Meter beträgt, auf dem Modul MVr500MrP(X) das
Spannungsniveau zwischen den Klemmen 'BP' und 'N'. Liegt dieses über 20 V, eine diode d600V zwischen dem rückkehrleiter des
tasters und der Klemme 'BP' des MVr500MrP(X) verwenden und dabei darauf achten, den weißen Leiter des d600V an die Klemme
'BP' anzuschließen.
3. Die Leiter des Motors an die Klemmen '3', '4' und '6' (Schließen) anschließen. Überprüfen Sie, ob die Klemme 'O' wirksam an den Leiter des
Öffnens angeschlossen ist. Vertrauen Sie nicht auf die Farbe der Leiter des Motors. Um zu überprüfen, ob der Motor korrekt angeschlossen
wurde, genügt 3-maliges kurzes Drücken und der Rollladen fährt nach oben. Durch 4-maliges kurzes Drücken muss der Rollladen dagegen
heruntergefahren werden. Ist die Funktionsweise umgekehrt zur vorgesehenen, vertauschen Sie die beiden Motorleiter auf dem Modul
MVR500MRP(X).
DS1054-025B
230 V~ 2 A maxi. 500 VA
230 V~ +10 % -15 % - 50 Hz
-20°C +50°C
von 0 bis 70%
0,77 W - 3,2 VA
2,4 GHz
90 x 17,5 x 60 mm
Lokale Steuerung
über Einzeltaster
R1
PILOTLEITER
E5
Funksteuerung
Die Zentralisierung kann mittels
Pilotleiter oder über Funk erzielt
werden. SieheText.
Für weitere Informationen
zur Verwendung des
MVR500MRP(X) über
Funk siehe
Bc
Bedienungsanleitung
der Sender.
Rg
P14
d
Produktpalette PoWer (*):
• Innerhalb einer Wohnung mit einer Größe von
100 m² mit senkrechtem Überqueren der
tragenden Wand oder einer Decke
• 250 m ohne Hindernisse
(Hinweis: in beiden Fällen wird die Reichweite in
Gegenwart von Metallelementen oder über
Wände oder Trennwände verringert)
FuNKÜBertraGuNG
die Led des Senders schaltet sich nur ein,
wenn die Übertragung zustande gekommen ist.
Bei unzureichender Reichweite gestattet das
Hinzufügen eines Zwischenempfängers die
Lösung des Problems.
Siehe Bedienungsanleitung der Sender.
Die Kontakte O und F (Klemme 4 und 6)
sind potentialfrei und lassen dadurch die
Vorsteuerung aller 12-24V-Motortypen zu.
Es reicht aus, dass die Klemme 5 mit einer
ausreichenden Spannung versorgt wird.
Test-Taste
Verbinden-Taste
