MODULE ACTIONNEUR AUTOMATISME
MaU500erP
5454475 Module actionneur automatisme
MaU500erPX 5454476 Module actionneur automatisme avec
Tous les récepteurs YOKIS sont compatibles
avec les émetteurs YOKIS
(télécommandes, télécommandes murales,
émetteurs encastrables).
Caractéristiques:
Tension secteur :
Charge max. :
Consommation du
micromodule :
Température ambiante :
Humidité relative:
Dimensions (en mm) :
Câblage :
Action de type :
Tension assignée de choc :

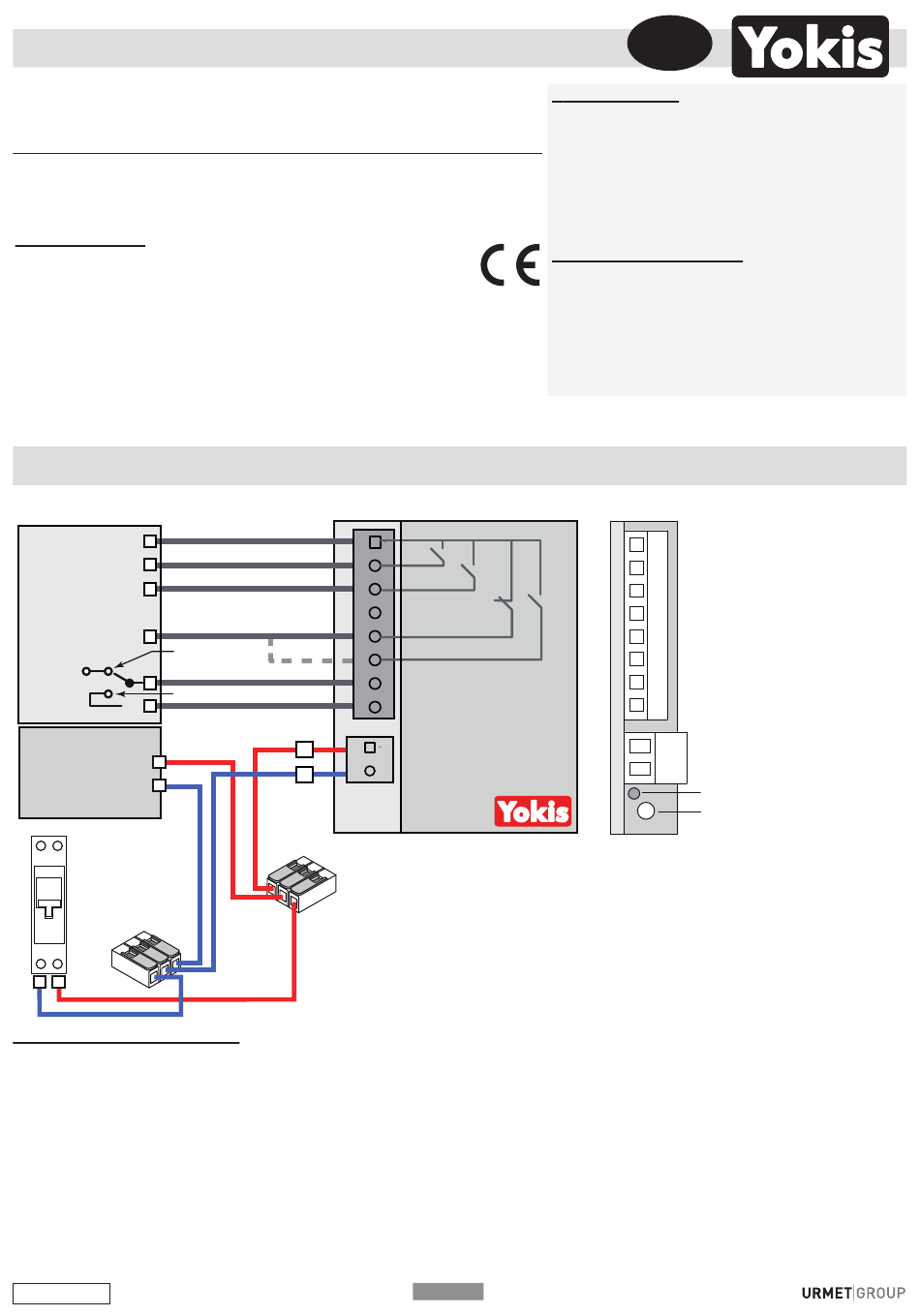

CÂBLAGE
AUTOMATISME
0V
OPEN
CLOSE
STOP
PORTAIL
FERMÉ
+24V
PORTAIL OUVERT
0V
LINE
NEUTRAL
10A
Modes de fonctionnement
Mode Yokis Maitre
C'est le mode par défaut à la sortie d'usine. Dans ce mode, l'écosystème Yokis prend complètement la main sur
l'électronique du portail, les commandes radio issues des télécommandes du portail sont inopérantes.
En contrepartie il est possible d'ajouter des fonctionnalités telles que la fermeture temporisée au portail. De plus,
les réglages du Mode Yokis maitre seront accessibles et modifiables dans les applications Yokis PRO et YnO
sans avoir à intervenir physiquement sur le portail. Toutes les fonctions de sécurité restent fonctionnelles.
Mode FaaC Maitre
Dans ce mode, compatible uniquement avec les moteurs FAAC à partir de 2018, le contrôle est laissé en priorité
à la platine FAAC, la temporisation du portail sera gérée directement en fonction de la temporisation
paramétrée sur la platine. Ce mode permet d'utiliser à la fois les télécommandes FAAC et les télécommandes
Yokis sur le moteur.
DS1054-207
antenne ext.
230V +/- 15% - 50Hz
2A - 24VDC
< 1VA - < 0.3W
-20°C +40°C
0 à 70%
Long. 58 / Larg. 84 / Ep. 20
Capacité maximale du bornier secteur 2,5 mm²
1.C - Degré de pollution : 2
2500V - Température d'essai à la bille: 75°C et 125°C
1
2
3
4
5
6
7
8
L
N
POrTée radIO:
Gamme radio Power:
• dans une maison de 100m² avec traversée
perpendiculaire d'un mur maître ou d'une dalle
• sur 250m en champ libre
(Réduction de la portée si environnement
métallique, passage de mur ou de cloison)
TraNSMISSION radIO:
La Led de l'émetteur s'éclaire uniquement
lorsque la transmission radio a réussi.
En cas de portée insuffisante l'ajout d'un
récepteur intermédiaire résoud le probléme
(voir § ''Augmentation de la portée'').
MAU500ERP(X)
Open A
Open B
Stop NC*
Stop NO*
Etat +
-
Etat
L
230VAC~
50Hz
N
* En fonction du mode de fonctionnement de l'automatisme à
piloter, câbler le STOP de l'automatisme :
> sur la Borne 6 du MAU500ERP(X)
un contact NO,
> sur la Borne 5 du MAU500ERP(X) dans le cas d'un STOP via un
contact NC (ex: automatisme FAAC)
P1
F
LED
CONNECT
dans le cas d'un STOP via
