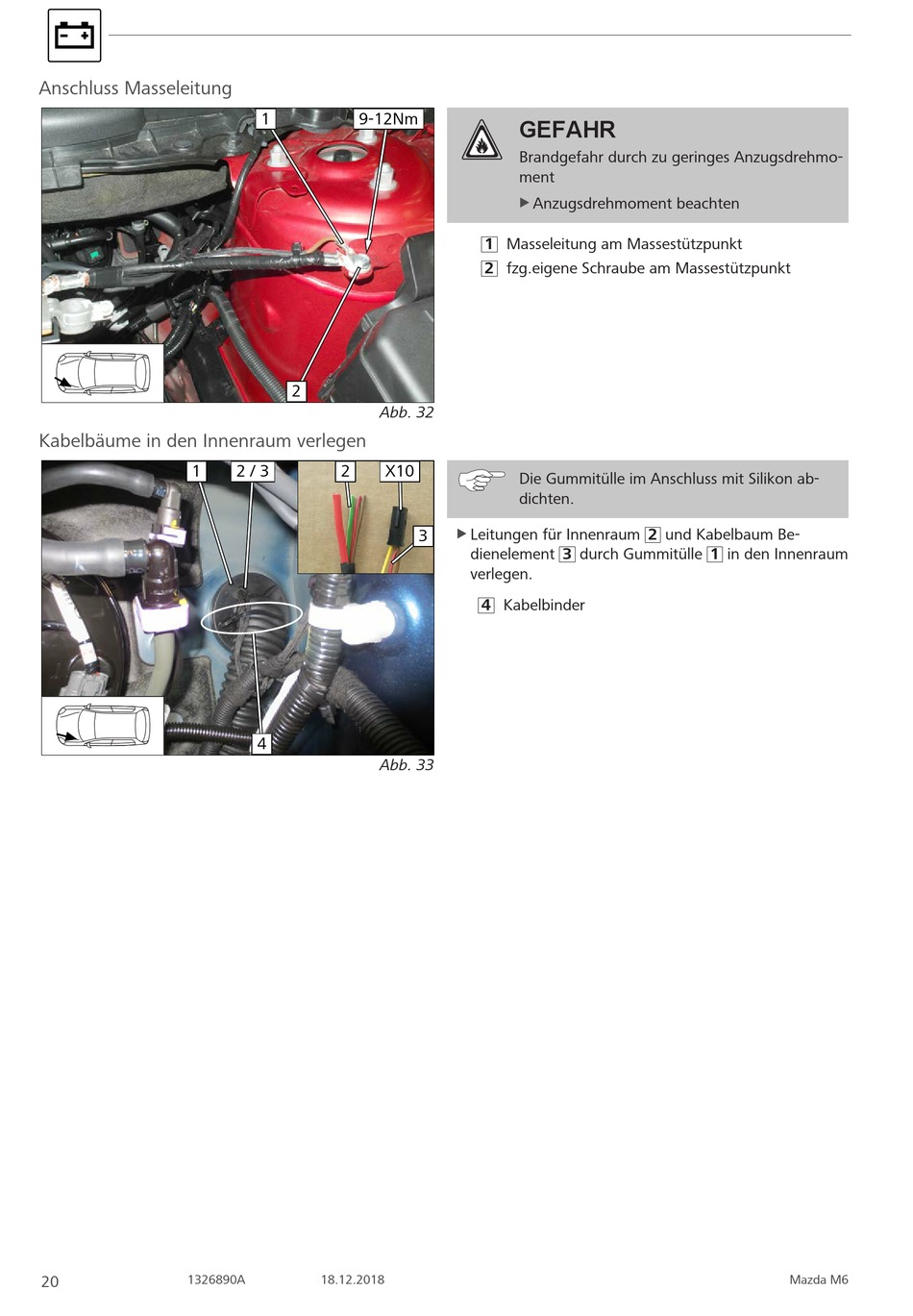

Anschluss Masseleitung
Kabelbäume in den Innenraum verlegen
1
1326890A
20
1
9-12Nm
2
Abb. 32
2 / 3
2
X10
4
Abb. 33
18.12.2018
GEFAHR
Brandgefahr durch zu geringes Anzugsdrehmo-
ment
Anzugsdrehmoment beachten
u
1 Masseleitung am Massestützpunkt
2 fzg.eigene Schraube am Massestützpunkt
Die Gummitülle im Anschluss mit Silikon ab-
dichten.
Leitungen für Innenraum 2 und Kabelbaum Be-
3
u
dienelement 3 durch Gummitülle 1 in den Innenraum
verlegen.
4 Kabelbinder
Mazda M6
