64
GoXLR

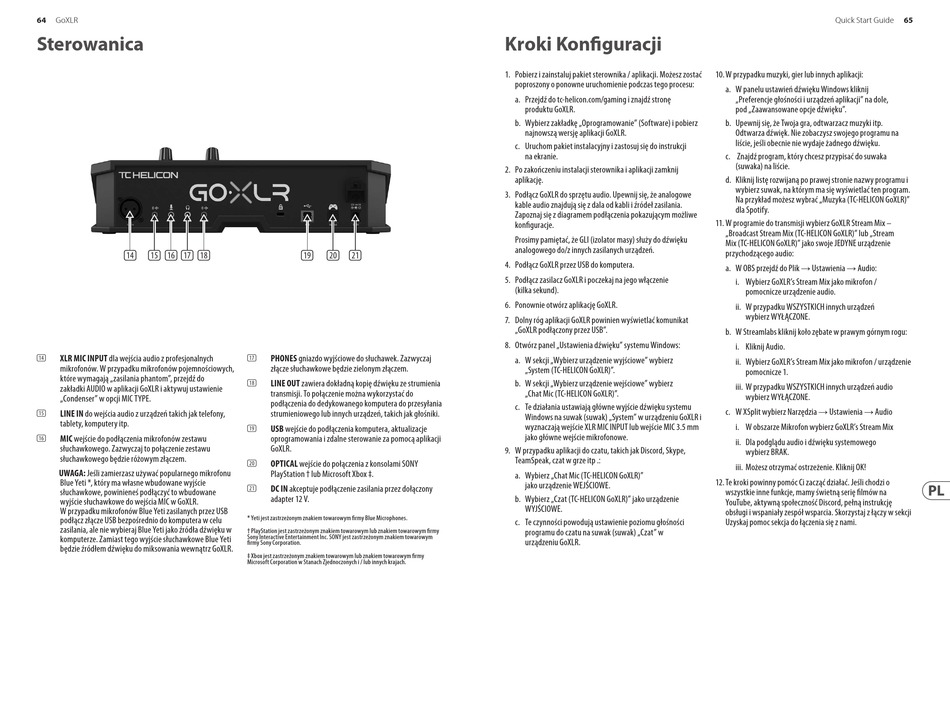

Sterowanica
(14) (15) (16) (17) (18)
XLR MIC INPUT dla wejścia audio z profesjonalnych
(14)
mikrofonów. W przypadku mikrofonów pojemnościowych,
które wymagają „zasilania phantom", przejdź do
zakładki AUDIO w aplikacji GoXLR i aktywuj ustawienie
„Condenser" w opcji MIC TYPE.
LINE IN do wejścia audio z urządzeń takich jak telefony,
(15)
tablety, komputery itp.
MIC wejście do podłączenia mikrofonów zestawu
(16)
słuchawkowego. Zazwyczaj to połączenie zestawu
słuchawkowego będzie różowym złączem.
UWAGA: Jeśli zamierzasz używać popularnego mikrofonu
Blue Yeti *, który ma własne wbudowane wyjście
słuchawkowe, powinieneś podłączyć to wbudowane
wyjście słuchawkowe do wejścia MIC w GoXLR.
W przypadku mikrofonów Blue Yeti zasilanych przez USB
podłącz złącze USB bezpośrednio do komputera w celu
zasilania, ale nie wybieraj Blue Yeti jako źródła dźwięku w
komputerze. Zamiast tego wyjście słuchawkowe Blue Yeti
będzie źródłem dźwięku do miksowania wewnątrz GoXLR.
(19)
(20)
(21)
PHONES gniazdo wyjściowe do słuchawek. Zazwyczaj
(17)
złącze słuchawkowe będzie zielonym złączem.
LINE OUT zawiera dokładną kopię dźwięku ze strumienia
(18)
transmisji. To połączenie można wykorzystać do
podłączenia do dedykowanego komputera do przesyłania
strumieniowego lub innych urządzeń, takich jak głośniki.
USB wejście do podłączenia komputera, aktualizacje
(19)
oprogramowania i zdalne sterowanie za pomocą aplikacji
GoXLR.
OPTICAL wejście do połączenia z konsolami SONY
(20)
PlayStation † lub Microsoft Xbox ‡.
DC IN akceptuje podłączenie zasilania przez dołączony
(21)
adapter 12 V.
* Yeti jest zastrzeżonym znakiem towarowym firmy Blue Microphones.
† PlayStation jest zastrzeżonym znakiem towarowym lub znakiem towarowym firmy
Sony Interactive Entertainment Inc. SONY jest zastrzeżonym znakiem towarowym
firmy Sony Corporation.
‡ Xbox jest zastrzeżonym znakiem towarowym lub znakiem towarowym firmy
Microsoft Corporation w Stanach Zjednoczonych i / lub innych krajach.
Kroki Konfiguracji
1. Pobierz i zainstaluj pakiet sterownika / aplikacji. Możesz zostać
poproszony o ponowne uruchomienie podczas tego procesu:
a. Przejdź do tc-helicon.com/gaming i znajdź stronę
produktu GoXLR.
b. Wybierz zakładkę „Oprogramowanie" (Software) i pobierz
najnowszą wersję aplikacji GoXLR.
c. Uruchom pakiet instalacyjny i zastosuj się do instrukcji
na ekranie.
2. Po zakończeniu instalacji sterownika i aplikacji zamknij
aplikację.
3. Podłącz GoXLR do sprzętu audio. Upewnij się, że analogowe
kable audio znajdują się z dala od kabli i źródeł zasilania.
Zapoznaj się z diagramem podłączenia pokazującym możliwe
konfiguracje.
Prosimy pamiętać, że GLI (izolator masy) służy do dźwięku
analogowego do/z innych zasilanych urządzeń.
4. Podłącz GoXLR przez USB do komputera.
5. Podłącz zasilacz GoXLR i poczekaj na jego włączenie
(kilka sekund).
6. Ponownie otwórz aplikację GoXLR.
7. Dolny róg aplikacji GoXLR powinien wyświetlać komunikat
„GoXLR podłączony przez USB".
8. Otwórz panel „Ustawienia dźwięku" systemu Windows:
a. W sekcji „Wybierz urządzenie wyjściowe" wybierz
„System (TC-HELICON GoXLR)".
b. W sekcji „Wybierz urządzenie wejściowe" wybierz
„Chat Mic (TC-HELICON GoXLR)".
c. Te działania ustawiają główne wyjście dźwięku systemu
Windows na suwak (suwak) „System" w urządzeniu GoXLR i
wyznaczają wejście XLR MIC INPUT lub wejście MIC 3.5 mm
jako główne wejście mikrofonowe.
9. W przypadku aplikacji do czatu, takich jak Discord, Skype,
TeamSpeak, czat w grze itp .:
a. Wybierz „Chat Mic (TC-HELICON GoXLR)"
jako urządzenie WEJŚCIOWE.
b. Wybierz „Czat (TC-HELICON GoXLR)" jako urządzenie
WYJŚCIOWE.
c. Te czynności powodują ustawienie poziomu głośności
programu do czatu na suwak (suwak) „Czat" w
urządzeniu GoXLR.
Quick Start Guide
10. W przypadku muzyki, gier lub innych aplikacji:
a. W panelu ustawień dźwięku Windows kliknij
„Preferencje głośności i urządzeń aplikacji" na dole,
pod „Zaawansowane opcje dźwięku".
b. Upewnij się, że Twoja gra, odtwarzacz muzyki itp.
Odtwarza dźwięk. Nie zobaczysz swojego programu na
liście, jeśli obecnie nie wydaje żadnego dźwięku.
c. Znajdź program, który chcesz przypisać do suwaka
(suwaka) na liście.
d. Kliknij listę rozwijaną po prawej stronie nazwy programu i
wybierz suwak, na którym ma się wyświetlać ten program.
Na przykład możesz wybrać „Muzyka (TC-HELICON GoXLR)"
dla Spotify.
11. W programie do transmisji wybierz GoXLR Stream Mix –
„Broadcast Stream Mix (TC-HELICON GoXLR)" lub „Stream
Mix (TC-HELICON GoXLR)" jako swoje JEDYNE urządzenie
przychodzącego audio:
a. W OBS przejdź do Plik → Ustawienia → Audio:
i. Wybierz GoXLR's Stream Mix jako mikrofon /
pomocnicze urządzenie audio.
ii. W przypadku WSZYSTKICH innych urządzeń
wybierz WYŁĄCZONE.
b. W Streamlabs kliknij koło zębate w prawym górnym rogu:
i. Kliknij Audio.
ii. Wybierz GoXLR's Stream Mix jako mikrofon / urządzenie
pomocnicze 1.
iii. W przypadku WSZYSTKICH innych urządzeń audio
wybierz WYŁĄCZONE.
c. W XSplit wybierz Narzędzia → Ustawienia → Audio
i. W obszarze Mikrofon wybierz GoXLR's Stream Mix
ii. Dla podglądu audio i dźwięku systemowego
wybierz BRAK.
iii. Możesz otrzymać ostrzeżenie. Kliknij OK!
12. Te kroki powinny pomóc Ci zacząć działać. Jeśli chodzi o
wszystkie inne funkcje, mamy świetną serię filmów na
YouTube, aktywną społeczność Discord, pełną instrukcję
obsługi i wspaniały zespół wsparcia. Skorzystaj z łączy w sekcji
Uzyskaj pomoc sekcja do łączenia się z nami.
65
