GoXLR

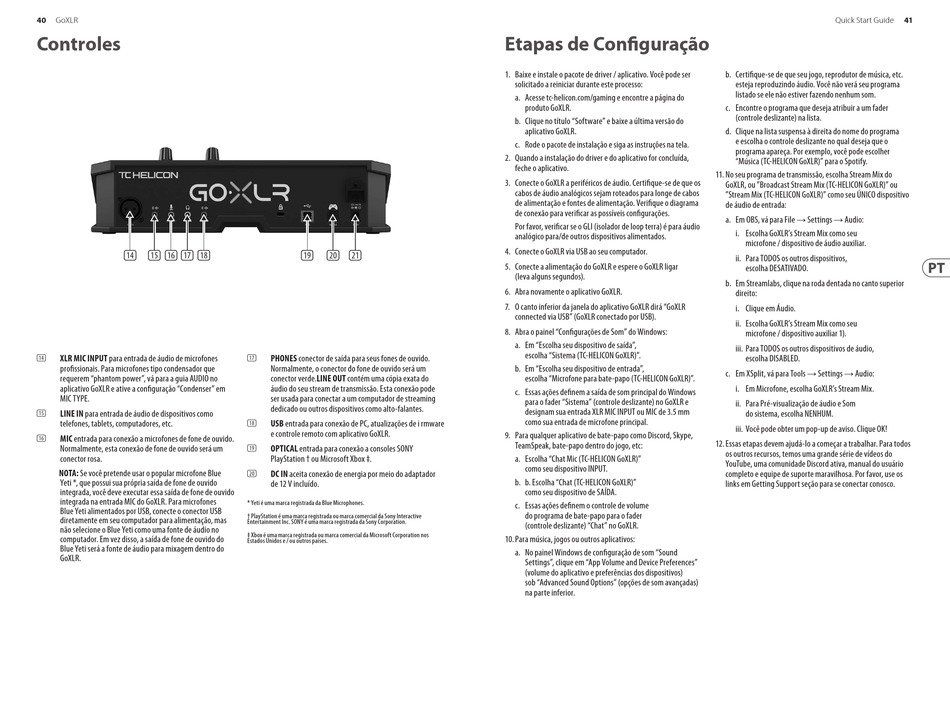

Controles
(14) (15) (16) (17) (18)
XLR MIC INPUT para entrada de áudio de microfones
(14)
profissionais. Para microfones tipo condensador que
requerem "phantom power", vá para a guia AUDIO no
aplicativo GoXLR e ative a configuração "Condenser" em
MIC TYPE.
LINE IN para entrada de áudio de dispositivos como
(15)
telefones, tablets, computadores, etc.
MIC entrada para conexão a microfones de fone de ouvido.
(16)
Normalmente, esta conexão de fone de ouvido será um
conector rosa.
NOTA: Se você pretende usar o popular microfone Blue
Yeti *, que possui sua própria saída de fone de ouvido
integrada, você deve executar essa saída de fone de ouvido
integrada na entrada MIC do GoXLR. Para microfones
Blue Yeti alimentados por USB, conecte o conector USB
diretamente em seu computador para alimentação, mas
não selecione o Blue Yeti como uma fonte de áudio no
computador. Em vez disso, a saída de fone de ouvido do
Blue Yeti será a fonte de áudio para mixagem dentro do
GoXLR.
(19)
(20)
(21)
PHONES conector de saída para seus fones de ouvido.
(17)
Normalmente, o conector do fone de ouvido será um
conector verde.LINE OUT contém uma cópia exata do
áudio do seu stream de transmissão. Esta conexão pode
ser usada para conectar a um computador de streaming
dedicado ou outros dispositivos como alto-falantes.
USB entrada para conexão de PC, atualizações de i rmware
(18)
e controle remoto com aplicativo GoXLR.
OPTICAL entrada para conexão a consoles SONY
(19)
PlayStation † ou Microsoft Xbox ‡.
DC IN aceita conexão de energia por meio do adaptador
(20)
de 12 V incluído.
* Yeti é uma marca registrada da Blue Microphones.
† PlayStation é uma marca registrada ou marca comercial da Sony Interactive
Entertainment Inc. SONY é uma marca registrada da Sony Corporation.
‡ Xbox é uma marca registrada ou marca comercial da Microsoft Corporation nos
Estados Unidos e / ou outros países.
Etapas de Configuração
1. Baixe e instale o pacote de driver / aplicativo. Você pode ser
solicitado a reiniciar durante este processo:
a. Acesse tc-helicon.com/gaming e encontre a página do
produto GoXLR.
b. Clique no título "Software" e baixe a última versão do
aplicativo GoXLR.
c. Rode o pacote de instalação e siga as instruções na tela.
2. Quando a instalação do driver e do aplicativo for concluída,
feche o aplicativo.
3. Conecte o GoXLR a periféricos de áudio. Certifique-se de que os
cabos de áudio analógicos sejam roteados para longe de cabos
de alimentação e fontes de alimentação. Verifique o diagrama
de conexão para verificar as possíveis configurações.
Por favor, verificar se o GLI (isolador de loop terra) é para áudio
analógico para/de outros dispositivos alimentados.
4. Conecte o GoXLR via USB ao seu computador.
5. Conecte a alimentação do GoXLR e espere o GoXLR ligar
(leva alguns segundos).
6. Abra novamente o aplicativo GoXLR.
7. O canto inferior da janela do aplicativo GoXLR dirá "GoXLR
connected via USB" (GoXLR conectado por USB).
8. Abra o painel "Configurações de Som" do Windows:
a. Em "Escolha seu dispositivo de saída",
escolha "Sistema (TC-HELICON GoXLR)".
b. Em "Escolha seu dispositivo de entrada",
escolha "Microfone para bate-papo (TC-HELICON GoXLR)".
c. Essas ações definem a saída de som principal do Windows
para o fader "Sistema" (controle deslizante) no GoXLR e
designam sua entrada XLR MIC INPUT ou MIC de 3.5 mm
como sua entrada de microfone principal.
9. Para qualquer aplicativo de bate-papo como Discord, Skype,
TeamSpeak, bate-papo dentro do jogo, etc:
a. Escolha "Chat Mic (TC-HELICON GoXLR)"
como seu dispositivo INPUT.
b. b. Escolha "Chat (TC-HELICON GoXLR)"
como seu dispositivo de SAÍDA.
c. Essas ações definem o controle de volume
do programa de bate-papo para o fader
(controle deslizante) "Chat" no GoXLR.
10. Para música, jogos ou outros aplicativos:
a. No painel Windows de configuração de som "Sound
Settings", clique em "App Volume and Device Preferences"
(volume do aplicativo e preferências dos dispositivos)
sob "Advanced Sound Options" (opções de som avançadas)
na parte inferior.
Quick Start Guide
b. Certifique-se de que seu jogo, reprodutor de música, etc.
esteja reproduzindo áudio. Você não verá seu programa
listado se ele não estiver fazendo nenhum som.
c. Encontre o programa que deseja atribuir a um fader
(controle deslizante) na lista.
d. Clique na lista suspensa à direita do nome do programa
e escolha o controle deslizante no qual deseja que o
programa apareça. Por exemplo, você pode escolher
"Música (TC-HELICON GoXLR)" para o Spotify.
11. No seu programa de transmissão, escolha Stream Mix do
GoXLR, ou "Broadcast Stream Mix (TC-HELICON GoXLR)" ou
"Stream Mix (TC-HELICON GoXLR)" como seu ÚNICO dispositivo
de áudio de entrada:
a. Em OBS, vá para File → Settings → Audio:
i. Escolha GoXLR's Stream Mix como seu
microfone / dispositivo de áudio auxiliar.
ii. Para TODOS os outros dispositivos,
escolha DESATIVADO.
b. Em Streamlabs, clique na roda dentada no canto superior
direito:
i. Clique em Áudio.
ii. Escolha GoXLR's Stream Mix como seu
microfone / dispositivo auxiliar 1).
iii. Para TODOS os outros dispositivos de áudio,
escolha DISABLED.
c. Em XSplit, vá para Tools → Settings → Audio:
i. Em Microfone, escolha GoXLR's Stream Mix.
ii. Para Pré-visualização de áudio e Som
do sistema, escolha NENHUM.
iii. Você pode obter um pop-up de aviso. Clique OK!
12. Essas etapas devem ajudá-lo a começar a trabalhar. Para todos
os outros recursos, temos uma grande série de vídeos do
YouTube, uma comunidade Discord ativa, manual do usuário
completo e equipe de suporte maravilhosa. Por favor, use os
links em Getting Support seção para se conectar conosco.
