GoXLR

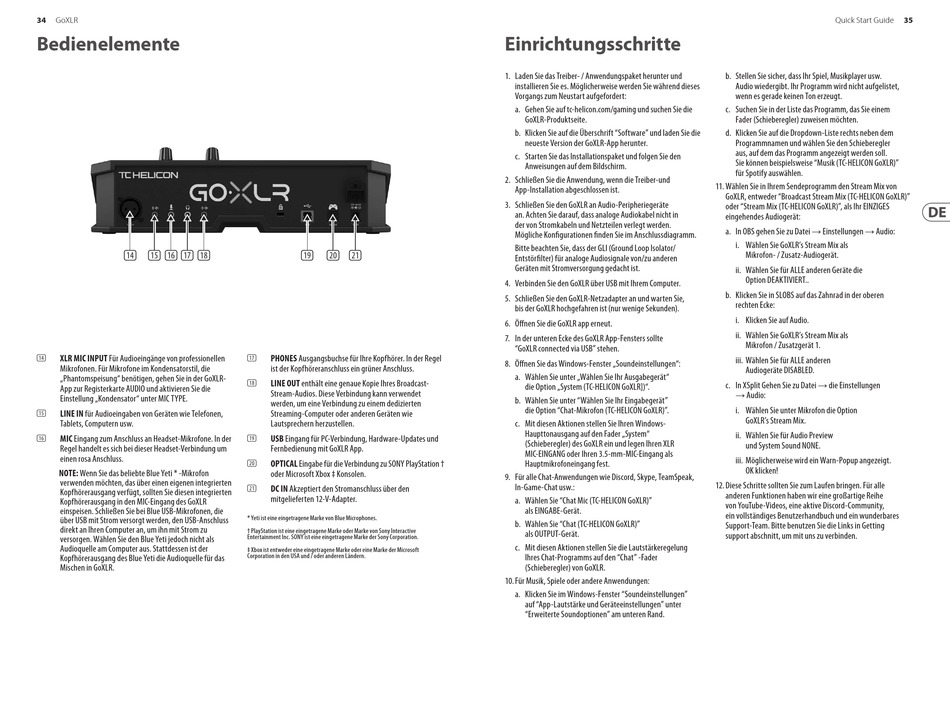

Bedienelemente
(14) (15) (16) (17) (18)
XLR MIC INPUT Für Audioeingänge von professionellen
(14)
Mikrofonen. Für Mikrofone im Kondensatorstil, die
„Phantomspeisung" benötigen, gehen Sie in der GoXLR-
App zur Registerkarte AUDIO und aktivieren Sie die
Einstellung „Kondensator" unter MIC TYPE.
LINE IN für Audioeingaben von Geräten wie Telefonen,
(15)
Tablets, Computern usw.
MIC Eingang zum Anschluss an Headset-Mikrofone. In der
(16)
Regel handelt es sich bei dieser Headset-Verbindung um
einen rosa Anschluss.
NOTE: Wenn Sie das beliebte Blue Yeti * -Mikrofon
verwenden möchten, das über einen eigenen integrierten
Kopfhörerausgang verfügt, sollten Sie diesen integrierten
Kopfhörerausgang in den MIC-Eingang des GoXLR
einspeisen. Schließen Sie bei Blue USB-Mikrofonen, die
über USB mit Strom versorgt werden, den USB-Anschluss
direkt an Ihren Computer an, um ihn mit Strom zu
versorgen. Wählen Sie den Blue Yeti jedoch nicht als
Audioquelle am Computer aus. Stattdessen ist der
Kopfhörerausgang des Blue Yeti die Audioquelle für das
Mischen in GoXLR.
(19)
(20)
(21)
PHONES Ausgangsbuchse für Ihre Kopfhörer. In der Regel
(17)
ist der Kopfhöreranschluss ein grüner Anschluss.
LINE OUT enthält eine genaue Kopie Ihres Broadcast-
(18)
Stream-Audios. Diese Verbindung kann verwendet
werden, um eine Verbindung zu einem dedizierten
Streaming-Computer oder anderen Geräten wie
Lautsprechern herzustellen.
USB Eingang für PC-Verbindung, Hardware-Updates und
(19)
Fernbedienung mit GoXLR App.
OPTICAL Eingabe für die Verbindung zu SONY PlayStation †
(20)
oder Microsoft Xbox ‡ Konsolen.
DC IN Akzeptiert den Stromanschluss über den
(21)
mitgelieferten 12-V-Adapter.
* Yeti ist eine eingetragene Marke von Blue Microphones.
† PlayStation ist eine eingetragene Marke oder Marke von Sony Interactive
Entertainment Inc. SONY ist eine eingetragene Marke der Sony Corporation.
‡ Xbox ist entweder eine eingetragene Marke oder eine Marke der Microsoft
Corporation in den USA und / oder anderen Ländern.
Einrichtungsschritte
1. Laden Sie das Treiber- / Anwendungspaket herunter und
installieren Sie es. Möglicherweise werden Sie während dieses
Vorgangs zum Neustart aufgefordert:
a. Gehen Sie auf tc-helicon.com/gaming und suchen Sie die
GoXLR-Produktseite.
b. Klicken Sie auf die Überschrift "Software" und laden Sie die
neueste Version der GoXLR-App herunter.
c. Starten Sie das Installationspaket und folgen Sie den
Anweisungen auf dem Bildschirm.
2. Schließen Sie die Anwendung, wenn die Treiber-und
App-Installation abgeschlossen ist.
3. Schließen Sie den GoXLR an Audio-Peripheriegeräte
an. Achten Sie darauf, dass analoge Audiokabel nicht in
der von Stromkabeln und Netzteilen verlegt werden.
Mögliche Konfigurationen finden Sie im Anschlussdiagramm.
Bitte beachten Sie, dass der GLI (Ground Loop Isolator/
Entstörfilter) für analoge Audiosignale von/zu anderen
Geräten mit Stromversorgung gedacht ist.
4. Verbinden Sie den GoXLR über USB mit Ihrem Computer.
5. Schließen Sie den GoXLR-Netzadapter an und warten Sie,
bis der GoXLR hochgefahren ist (nur wenige Sekunden).
6. Öffnen Sie die GoXLR app erneut.
7. In der unteren Ecke des GoXLR App-Fensters sollte
"GoXLR connected via USB" stehen.
8. Öffnen Sie das Windows-Fenster „Soundeinstellungen":
a. Wählen Sie unter „Wählen Sie Ihr Ausgabegerät"
die Option „System (TC-HELICON GoXLR])".
b. Wählen Sie unter "Wählen Sie Ihr Eingabegerät"
die Option "Chat-Mikrofon (TC-HELICON GoXLR)".
c. Mit diesen Aktionen stellen Sie Ihren Windows-
Haupttonausgang auf den Fader „System"
(Schieberegler) des GoXLR ein und legen Ihren XLR
MIC-EINGANG oder Ihren 3.5-mm-MIC-Eingang als
Hauptmikrofoneingang fest.
9. Für alle Chat-Anwendungen wie Discord, Skype, TeamSpeak,
In-Game-Chat usw.:
a. Wählen Sie "Chat Mic (TC-HELICON GoXLR)"
als EINGABE-Gerät.
b. Wählen Sie "Chat (TC-HELICON GoXLR)"
als OUTPUT-Gerät.
c. Mit diesen Aktionen stellen Sie die Lautstärkeregelung
Ihres Chat-Programms auf den "Chat" -Fader
(Schieberegler) von GoXLR.
10. Für Musik, Spiele oder andere Anwendungen:
a. Klicken Sie im Windows-Fenster "Soundeinstellungen"
auf "App-Lautstärke und Geräteeinstellungen" unter
"Erweiterte Soundoptionen" am unteren Rand.
Quick Start Guide
b. Stellen Sie sicher, dass Ihr Spiel, Musikplayer usw.
Audio wiedergibt. Ihr Programm wird nicht aufgelistet,
wenn es gerade keinen Ton erzeugt.
c. Suchen Sie in der Liste das Programm, das Sie einem
Fader (Schieberegler) zuweisen möchten.
d. Klicken Sie auf die Dropdown-Liste rechts neben dem
Programmnamen und wählen Sie den Schieberegler
aus, auf dem das Programm angezeigt werden soll.
Sie können beispielsweise "Musik (TC-HELICON GoXLR)"
für Spotify auswählen.
11. Wählen Sie in Ihrem Sendeprogramm den Stream Mix von
GoXLR, entweder "Broadcast Stream Mix (TC-HELICON GoXLR)"
oder "Stream Mix (TC-HELICON GoXLR)", als Ihr EINZIGES
eingehendes Audiogerät:
a. In OBS gehen Sie zu Datei → Einstellungen → Audio:
i. Wählen Sie GoXLR's Stream Mix als
Mikrofon- / Zusatz-Audiogerät.
ii. Wählen Sie für ALLE anderen Geräte die
Option DEAKTIVIERT..
b. Klicken Sie in SLOBS auf das Zahnrad in der oberen
rechten Ecke:
i. Klicken Sie auf Audio.
ii. Wählen Sie GoXLR's Stream Mix als
Mikrofon / Zusatzgerät 1.
iii. Wählen Sie für ALLE anderen
Audiogeräte DISABLED.
c. In XSplit Gehen Sie zu Datei → die Einstellungen
→ Audio:
i. Wählen Sie unter Mikrofon die Option
GoXLR's Stream Mix.
ii. Wählen Sie für Audio Preview
und System Sound NONE.
iii. Möglicherweise wird ein Warn-Popup angezeigt.
OK klicken!
12. Diese Schritte sollten Sie zum Laufen bringen. Für alle
anderen Funktionen haben wir eine großartige Reihe
von YouTube-Videos, eine aktive Discord-Community,
ein vollständiges Benutzerhandbuch und ein wunderbares
Support-Team. Bitte benutzen Sie die Links in Getting
support abschnitt, um mit uns zu verbinden.
