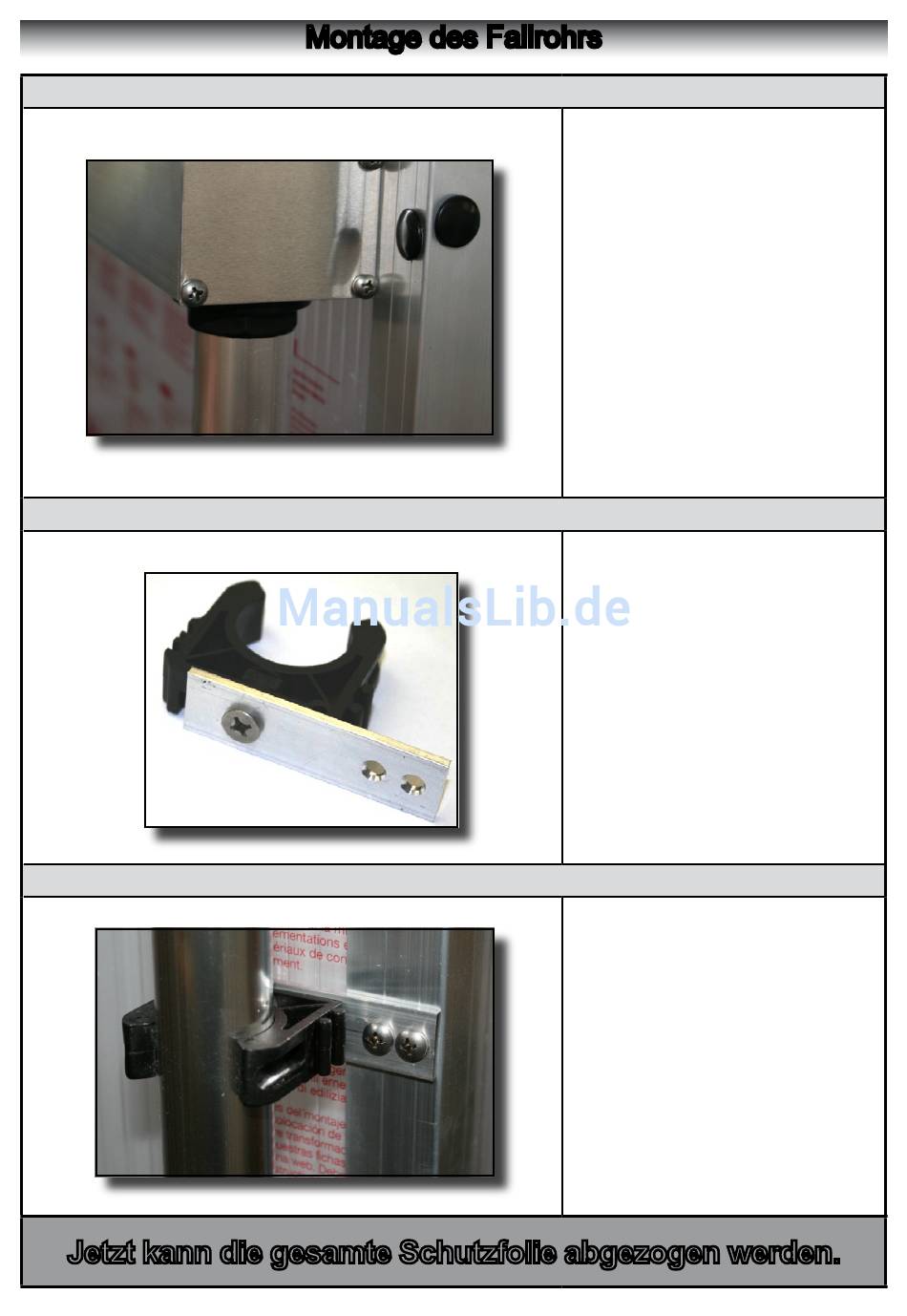

KGT Linea I Montageanleitung Seite 80

Montage des Fallrohrs
Schritt 38
Das Fallrohr wird auf den schon
montierten Fallrohrstutzen
aufgeschoben.
Schritt 39
.Der Fallrohrhalter wird mit der
Senkschraube M6 x 16 (S71) an
der Fallrohrbefestigungsplatte
(V155) befefestigt.
Schritt 40
Bohren Sie mit dem Bohrer
2 Löcher Ø4 mm (Bohrrille) vor.
Mit Linsenkopfschrauben
4,8 x 16 kann das Bauteil in
ca. 75 cm Höhe (vom Boden aus
gemessen) jetzt am Gewächshaus
montiert werden.
Zum Schluß klemmen Sie das
Fallrohr in den Halter.
Jetzt kann die gesamte Schutzfolie abgezogen werden.
