Zusammenbau - Rückwandfenster - KGT Linea I Montageanleitung

(Ansicht von außen)

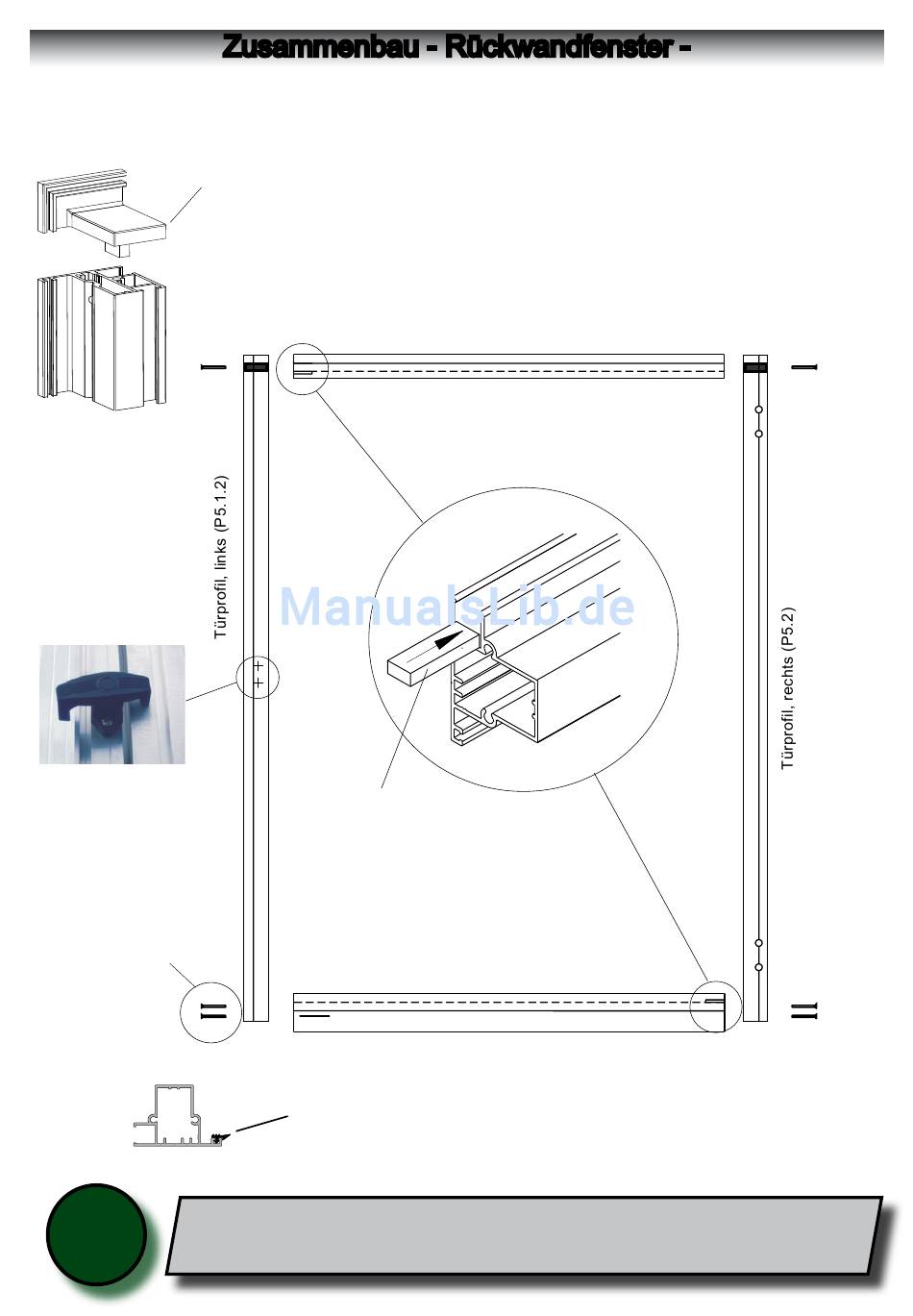

Legen Sie die Profile nach der Abbildung auf einen ebenen Untergrund (evtl. auf Pappe oder ähnliches).
Türvorreiber, klein (V28)
mit Schr. 3,5 x 22 (S19)
befestigen.
Senkkopfschrauben
4,2 x 45 (S17)
!
Türen und Fenster; bitte entsprechend zuschneiden.
Zusammenbau - Rückwandfenster -
Eckverbinder Türflügel
(V30/V31)
Verglasungsklotz mit
Silikon auf Position
festsetzen.
Sprossendichtung wie abgebildet in alle vier Profile einziehen.
(in den Ecken auf Gehrung schneiden!)
Die Dichtung ist gebündelt in einem Strang für alle
Türprofil, oben (P5.3.1)
Querriegel (P5.4.2)
24
