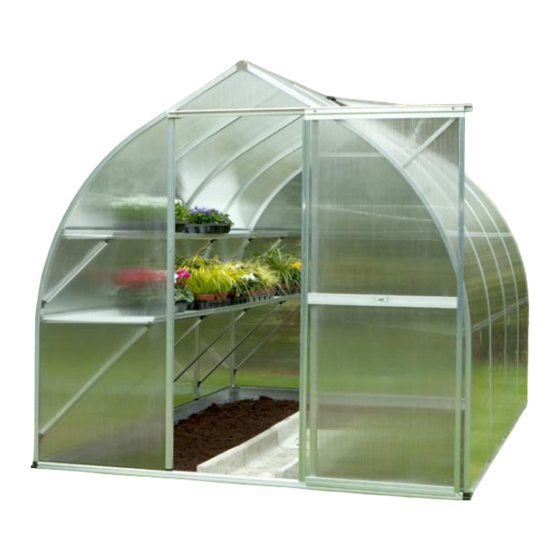

KGT Rhodo III Montageanleitung

Aluminium gewächshaus
Vorschau ausblenden Andere Handbücher für Rhodo III:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ALUMINIUM
Gewächshaus
Rhodo III/Rhodo IV
Technische Änderungen vorbehalten!
Stand 07/202
Montageanleitung
Grundbausatz
Modell Rhodo
Systembreite 2,27 m


Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KGT Rhodo III

Inhaltszusammenfassung für KGT Rhodo III

  • Seite 1 ALUMINIUM Gewächshaus Rhodo III/Rhodo IV Technische Änderungen vorbehalten! Stand 07/202 Montageanleitung Grundbausatz Modell Rhodo Systembreite 2,27 m...

  • Seite 2: Teile Und Stückliste

    Anzahl der Kartons Grundkonstruktion Verglasung (Giebel/Traufe) Rhodo III Rhodo IV Beginnen Sie mit dem Grundbausatz. Bitte nicht alle Kartons gleichzeitig öffnen! Lassen Sie sich nicht durch die Vielzahl der Einzelteile verwirren. Bevor Sie mit der Montage beginnen, prüfen Sie anhand der Stücklisten, ob alle Teile vorhanden sind.
  • Seite 3 Für den Aufbau benötigen Sie folgende Werkzeuge:  Stck. Kreuzschlitzschraubendreher Gr. 2  Stck. Maul- bzw. Gabelschlüssel 0 mm  Stck. Schlitzschraubendreher  Stck. Innensechskantschlüssel  mm (im Zubehörbeutel )  Stck. Wasserwaage  Stck. Stehleiter 1 Stck. Feile, um evtl. Grat an den Profilen zu entfernen  Stck.

  • Seite 4: Auf Keinen Fall

    Achtung: Nur „neutral vernetzendes“ Silikon einsetzen, da es sonst zu Spannungsrissen in der Kunststoffverglasung kommen kann. Dies ist der gängigste Silikon-Dichtstoff. Er ist in jedem Baumarkt oder bei KGT für ca. 4 - 6 Euro/0 mm-Kartusche erhält lich. Reinigung und Pflege: Das Gewächshaus nur mit viel Wasser z.

  • Seite 5: Fundamentrahmen Zum Eingraben (Sonderzubehör)

    Fundamentrahmen zum Eingraben (Sonderzubehör) !!!Achtung: Fundamentrahmen nur nach Anleitung verarbeiten. Siehe unten!!! Dies ist die einfachste, aber auch sicherste Gründung eines Gewächshauses. Der Fundamentrahmen wird kraftschlüssig in das Bodenprofil des Gewächshauses eingehakt und in den Ecken mit einem Eckwinkel (V26) verschraubt (s. Seite 6). Der Fundamentrahmen ist gleich mit dem Gewächshaus zusammen zu montieren.

  • Seite 6: Montage Fundamentrahmen

    Montage Fundamentrahmen In die untere Schraubennut der Bodenprofile (Pos. N . und N 2.) je eine Schraube M6 x 2 (S2), ca. 50 cm weit an den Enden links und rechts einziehen. Hier je 2 Schrauben einziehen. Die Fundamentrahmenprofile einzeln in die Bodenprofile drehen.

  • Seite 8: Profile Für Dachfenster

    Profile für Dachfenster Länge Übersicht Pos. Bezeichnung Anzahl [mm] N 4. Fensterprofil Dach, oben N 4.2 Fensterprofil Dach mit Bohrung für Handaufsteller N 4. Fensterprofil Dach, Seite Für das Dachfenster benötigen Sie folgendes Zubehör: Länge Übersicht Pos. Bezeichnung Anzahl [mm] Sprossendichtung 2 mm ca.

  • Seite 9: Zusammenbau Dachfenster

    Zusammenbau Dachfenster Winkel mit Eckverbinder Dachfenster (V56) Madenschraube Fensterprofil (Pos. N 4.1) (V) (In dieses Profil keine Sprossendichtung 2 mm (V98) einziehen!) Zuerst drei Profile verschrauben (mit kleinen Verbindungswin- keln), Verglasung einsetzen und viertes Profil befestigen. Empfehlung! Es ist sinnvoll, die Scheiben rundum und die Eckverbinder zu versiegeln;...
  • Seite 10 Inhalt Hauptkarton - Grundkonstruktion Rhodo Bitte prüfen Sie anhand der Tabellen die Vollständigkeit der Bauteile. **** = Außenseite Profile für beide Giebel: Anzahl/Länge in mm Übersicht Pos. Bezeichnung Typ III Typ IV N . Bodenprofil/Giebel 282 282 * * * * * * * * N .2 Randsprosse links - gebogen 25 25...
  • Seite 11 Zubehörbeutel 1 Grundkonstruktion Rhodo Typ III/IV Übersicht Pos. Bezeichnung Anzahl Linsenkopfschraube ,5 x  Art.-Nr. 9999 0 Linsenkopfschraube 4,2 x  Art.-Nr. 9999 044 Linsenkopfschraube 4,2 x 8 Art.-Nr. 9999 047 S/ Sechskantschraube M6 x 60 incl. Mutter Art.-Nr. 9999 027 + Art.-Nr. 9999 028 S2/ Sechskantschraube M6 x 2 incl.
  • Seite 12 Zubehörbeutel 2 Grundkonstruktion Rhodo Typ III/IV Übersicht Pos. Bezeichnung Anzahl 2 links Befestigungsinnenecke 2 rechts Art.-Nr. 9999 0074 First-/Rinnenabdeckung Art.-Nr. 9999 0029 Verbindungsplatte (für Quersprosse/Dachfenster) Art.-Nr. 9999 00 Verbindungsplatte (Ortgangprofil/Türzarge) Art.-Nr. 9999 0028 V47/ Kunststoff-Laufrolle mit Achsbolzen incl. Mutter (S) Art.-Nr.
  • Seite 13 Übersicht Pos. Bezeichnung Länge in mm Bürstendichtung SP 6,7 x 7-4P ,6 lfdm. (lose im Karton verpackt) Art.-Nr. 9999 025 Keildichtung - 5  lfdm. (lose im Karton verpackt) Art.-Nr. 9999 09 Anmerkung: Die Dichtung ist gebündelt in einem Strang für alle Türen und Fenster, bitte entsprechend zuschneiden. Nützliches Zubehör für Ihr Gewächshaus Hängebord seitlich durchgehend, mit Einlegeplatten...
  • Seite 14 Montageablauf Türgiebel Ansicht von innen ACHTUNG! Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofil montieren (s. S. 5, 6) Schritt  Eckaufnahme Bodenprofil 6 mm (V8) Bodenprofil Pos. N 1.1 Die Türzargen links und rechts in das Bodenprofil/Giebel einschieben. Schritt 2 Kunststoffgleiter Giebelverglasung links und rechts von der Türzarge ins Bodenpro- fil und in die Türzarge einsetzen.

  • Seite 15: Montageablauf Seiten Und Dach

    Schritt 5 Die Verbindungs- platten (V5) mit den Linsenkopfschrauben 4,2 x  (S9) an den Randsprossen - gebo- Hier verschrau- gen - verschrauben. ben mit Linsen- kopfschraube 4,2 x  (S9). Türzargen ausrichten und mit Linsenkopfschraube 4,2 x 13 (S9) fixieren. (Nur beim Vordergiebel!) Der Rückwandgiebel wird in gleicher Weise montiert!!! Montageablauf Seiten und Dach ACHTUNG! Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofil montieren (s.
  • Seite 16 Schritt 8 Den Randbügel mit einer Linsenkopfschraube 4,2 x  (S9) mit der Befestigungsinnenecke (V) verschrauben. Achtung: Die Schlitzung in den Randsprossen ist oben. Seitliche Verglasung einschieben. Schritt 9 Seitensprosse (Pos. 2.) vergrößert dargestellt! Seitensprosse gebogen (Pos. N 2.) oben in das First- profil und unten in das Bodenprofil einschieben.
  • Seite 17 Schritt 2 Schritt  Türgiebel vorstecken und Fenster einbauen. verschrauben. Anleitung siehe Seite 8, 9. 8 Schritt 4 Zur besseren Darstellung Schei- ben geschnitten dargestellt. Die Stabilisierungs-/Bortenwinkel (Pos. N .4) wer- den beidseitig innen an Mittelsprossen mit Schrau- be, Mutter und Unterlegscheibe angeschraubt. Die Winkel sind auch rückwärtige Profile für Tische und Regale (siehe separate Montageanleitung).
  • Seite 18 Stecken Sie die Dachfenster-Arretierung (V48) auf die Schrau- Firstprofil N 3.3 be M6 x 2 (S2) und positionieren Sie diese neben dem Dachfenster und verbinden Sie mit Mutter M6 (S). Hinweis: Sie können für das Dachfenster auch einen automatischen KGT-Fensterheber bekommen. Wenden Sie sich an Ihren Fachhändler.

  • Seite 19: Profile Für Schiebetür

    Profile für Schiebetür Länge Übersicht Pos. Bezeichnung Anzahl [mm] N 5. Schiebetürprofil oben N 5.2 Schiebetürprofil Seite 76 N 5. Schiebetürprofil unten N 5.4 Schiebetürquerriegel N 5.5 Türlaufschiene 504 N 5.6 Stütze/Türlaufschiene Für die Schiebetür benötigen Sie folgendes Zubehör: Länge Übersicht Pos.

  • Seite 20: Zusammenbau Schiebetür

    Zusammenbau Schiebetür Schritt  Ansicht von außen! Schritt 2 Die Profile (Pos. N 5.1 bis N 5.4) nach der Abbildung auf einen ebenen Schieben Sie die beiden Scheiben in den Türrahmen Untergrund auslegen, evtl. auf Pappe oder ähnliches. Verschrauben Sie den Schiebetürquerriegel (Pos. N 5.4) seitlich mit den Linsenkopfschr.

  • Seite 21: Montage Der Tür

    Montage der Tür Schritt  Türlaufschiene (Pos. N 5.5) an den Querriegel (Pos. N .6) mit Linsen- kopfschrauben ,5 x  (S 8) schrauben. Am Ende der Türlaufschiene die Stütze (Pos. N 5.6) montieren. Hierzu die Stütze mit einer Schraube M6 x 2 (S2) an der Türlaufschie- ne und mit einer Linsenkopfschraube 4,2 x  (S9) in die Randsprosse schrauben.
