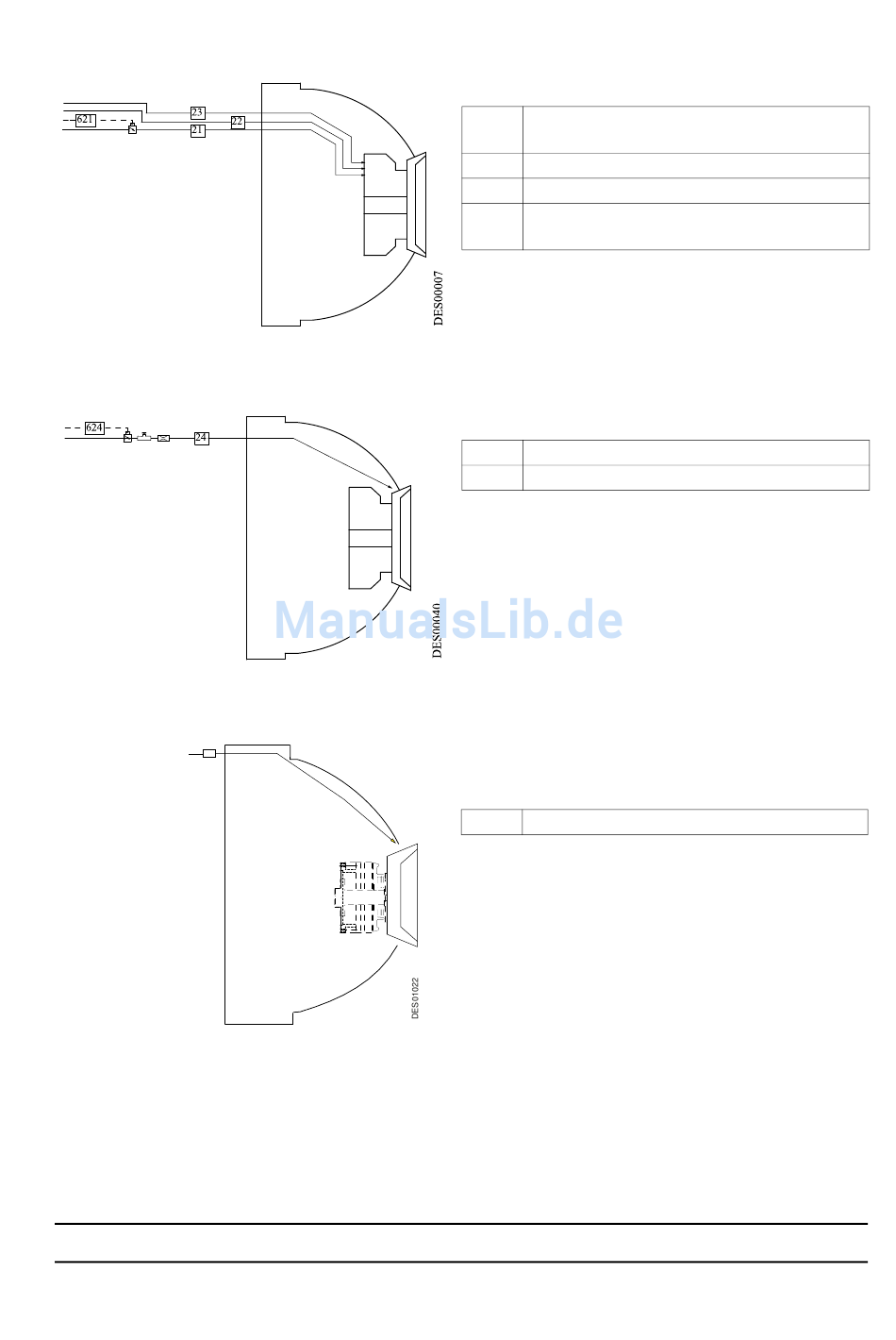

4.4. Schaltbild Turbinenrotation

4.5. Schaltbild Lufthaube

4.6. Kompensationsluft

OD 5/16" NYLON 25
Aktualisierungszeichen : F - Oktober 2017
21 Turbinenrotation - Ø 7 x 10 Polyure-
than
22 Turbinenbremsung - Ø 6 x 8
23 Lagerluft - Ø 4 x 6
Steuerung der Turbinendrehzahlreg. -
621
Ø 2,7 x 4
Anmerkung: Alle Schläuche sind aus Polyamid,
außer: 21 ist aus Polyurethan, die Maße in mm.
24 Lufthaube - Ø 6 x 8
624 Steuerung Lufthaubenreg. - Ø 2,7 x 4
Anmerkung: Alle Schläuche sind aus Polyamid,
die Maße sind in mm.
25 Kompensationsluft - Ø 6 x 8
25: Die Kompensationsluft beugt allen Versch-
mutzungen der Innenhaube vor und wird über
Fernregler gesteuert.
